Cabeza de LED Arduino TED (3 / 5 paso)

Paso 3: Quemar el bootloader y cargando el código

Lo que usted necesita.

Hardware

Chip de Atmel 328p

Arduino UNO

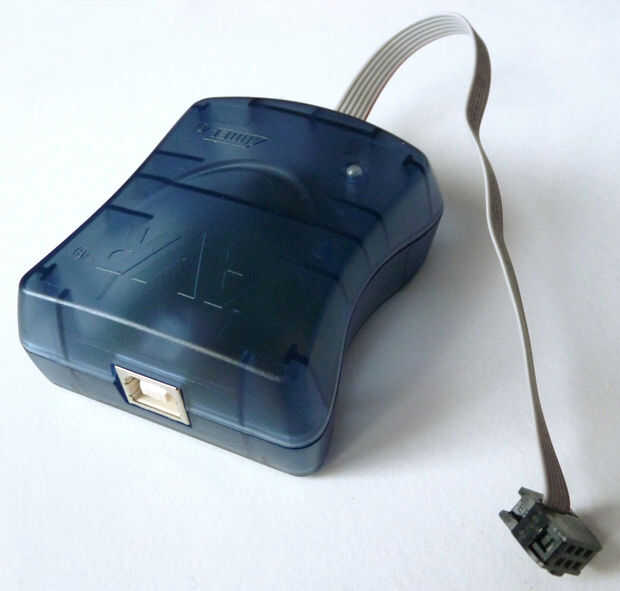

Programador AVR MKii

Software

Estudio de Atmel

IDE de Arduino

Este es uno del único proyecto probablemente nunca encontrará cargar primero el código! luego construir el proyecto, ya que nunca va a reutilizar, reprogramar este chip como se utiliza como una herramienta.

Seguí las instrucciones de Este Video para cargar el bootloader y desde allí procedió a cargar mi código Arduino sobre el tablero.

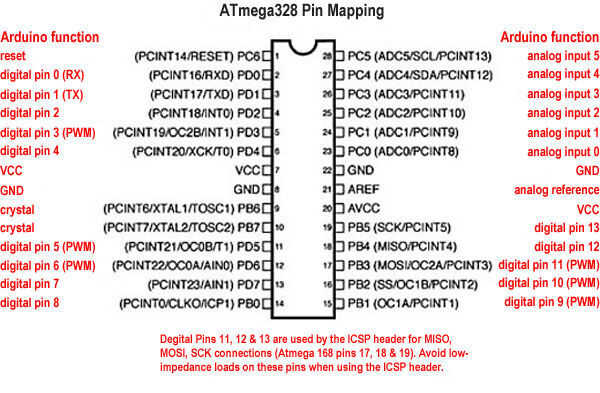

se adjunta el código en el paso, tenga cuidado de nota en el código donde están conectados los pines puede cambiar o usar como es pero por defecto son los siguientes.

D5 = 1V LED

D6 = 2V LED

D7 = 3V LED

D8 = 4V LED

D9 = 5V LED

A0 = divisor del voltaje de entrada.

se recomienda primero construir este circuito en un protoboard y asegúrese de que todos los componentes funcionan según lo previsto antes de continuar con TED.
