Cabeza de LED Arduino TED (4 / 5 paso)

Paso 4: Comenzar a construir el cuerpo (proceso doloroso)

Lo barebones arduino ha sido considerada por muchos tutoriales así que no voy a repetir aquí pero en vez de eso digo gracias a la gente de Freetronics ya que tienen un muy buen tutorial de usted necesidad y cómo construir el dispositivo.

Aquí está el enlace aquí

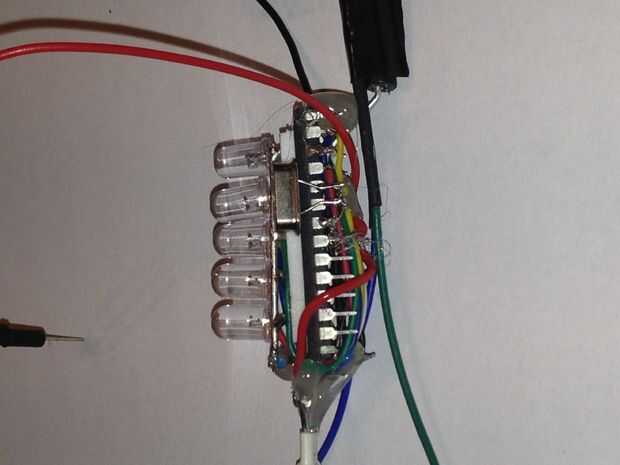

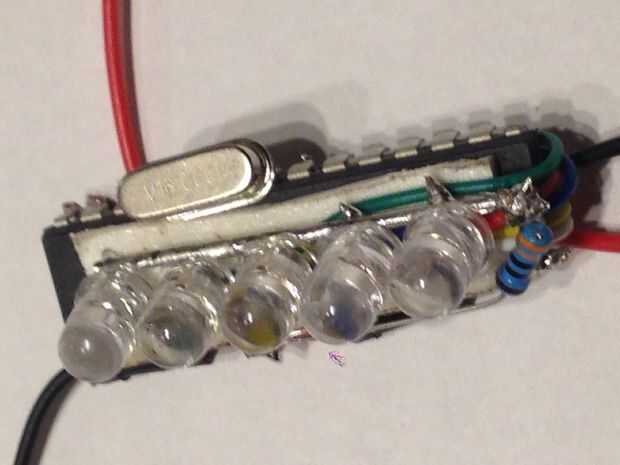

Después de que termines con el arduino básico puede comenzar agregando la "panza" LEDs y soldar en el orden del paso anterior. una vez que esto se hace, es hora de que el divisor de tensión.

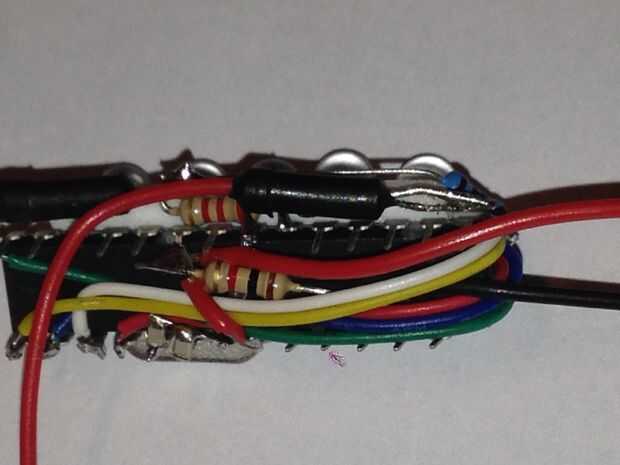

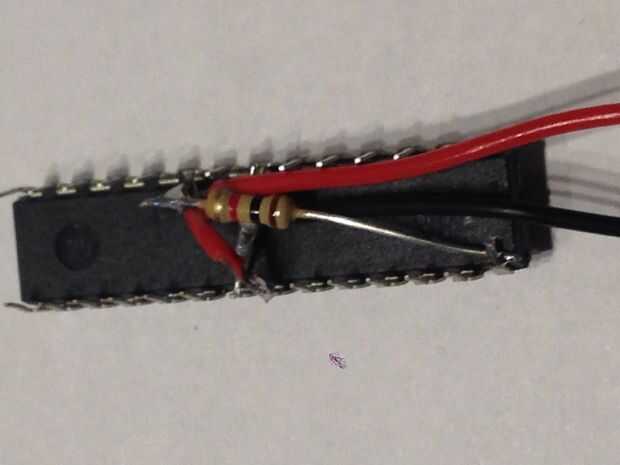

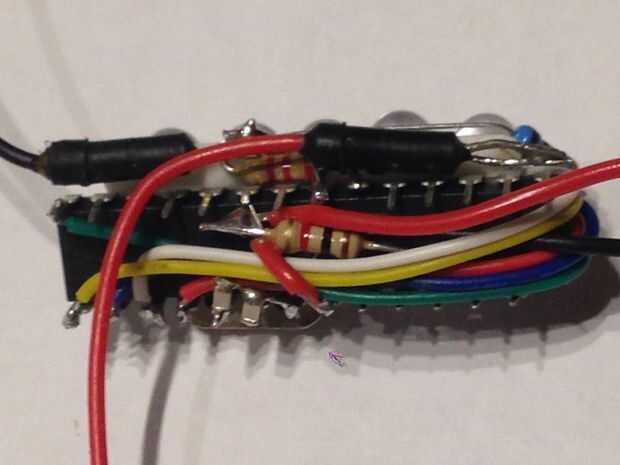

el divisor de tensión está conectado como se indica a continuación.

TIERRA---R2---A0---R1---5v(input voltage). Las dos sondas que forman los brazos están conectadas a los lados de este circuito GND y 5V y permite a Arduino leer el voltaje de los circuitos de entre 1-5v.
