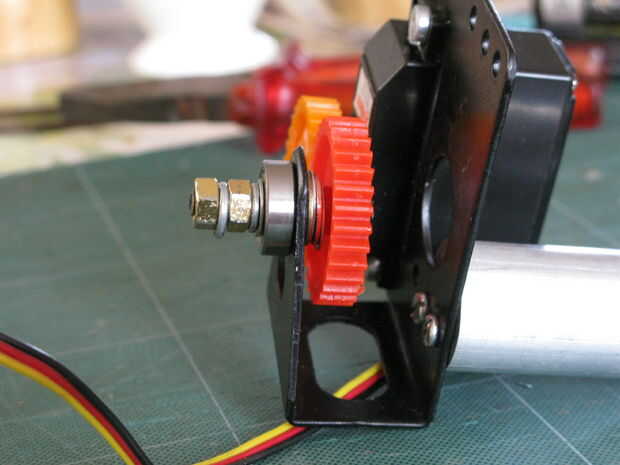

Paso 6: 2 Ensamble de rodamiento del engranaje
Se agregaron 2 arandelas para espaciado para que el engranaje del eje se alinea con los servos engranajes. Ahora Enrosque el perno junto a engranaje y arandelas a través de la pieza de montaje del engranaje.
3 a continuación agregue el cojinete de 60mm
4 añada una arandela y anillo pequeño que tiene el diámetro es más pequeño que el borde exterior de la Asamblea de cojinete
5 libremente mano apretar una tuerca
6 añada una arandela de split
Perfore un agujero en el centro de un extremo del cilindro de aluminio. Aprovechar este agujero con un grifo de 1/4" 20 (tamaño coincide con el grifo). Casarse con la punta opuesta del cilindro a la pieza de montaje de engranaje como se muestra en la imagen. Localizar dos orificios en el montaje y la marca a través de extremo del cilindro. Taladro y aprovechar estos dos orificios (yo usé un grifo M4). A continuación localice los tornillos y apriete.
Por último montar el accesorio redondo servo en el eje del servo. Instale un motor cinemático en el ensamblaje de asistencia de engranaje. Tornillo de la marcha que se muestra en naranja aquí en el accesorio redondo servo utilizando pequeños tornillos.
