Paso 8: 3 cables de Servo PCB y fijación Pt 2
Si el usar CHDK para accionar el obturador de la cámara automáticamente, usted tendrá que cortar un estándar USB al mini cable del USB a aprox. 25 cm de largo (desde el conector mini usb que es el fin vamos a usar). Tira una pequeña longitud de la manga exterior, exponiendo los alambres internos. Recortar todo menos los cables rojo y negro y tira de los extremos de éstas para el cobre

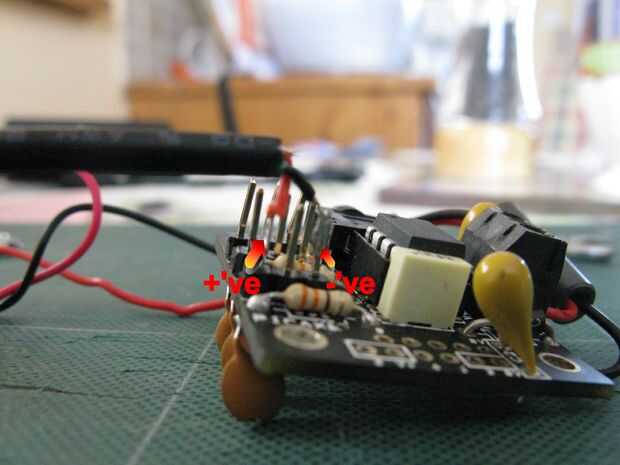

Los cables rojos y negros deben ser soldadas a dos pines de los conectores de servo tal como se muestra en la imagen.
ES MUY IMPORTANTE QUE LA POLARIDAD DERECHA QUE HAY UN POTENCIAL PARA ROMPER LA CÁMARA SI LOS OBTIENE LA MANERA INCORRECTA REDONDA. HACERLO BAJO SU PROPIO RIESGO.
Otra cosa importante para revisar es el voltaje para tu cámara canon especial utilizado para la activación remota. Estoy usando una Canon G9 que parece ir bien en los 5V que proporciona la placa de servo. Compruebe http://chdk.wikia.com/wiki/CameraFeatures para el voltaje de disparador para tu modelo de cámara. También le ruego que compruebe esta tensión y la polaridad antes de conectar la cámara con un multímetro.
Nota como alternativa a usar encofrado remoto conector mini usb de la cámara, puede montar un servo en el post del obturador con la plataforma. No has probado este método, pero debería funcionar bien.
