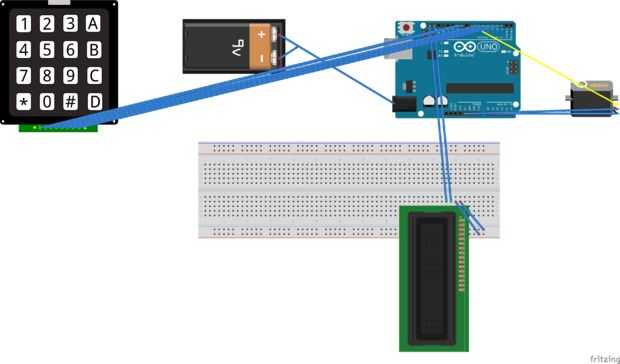

Paso 1: Esquema de circuito
El circuito está fijado hacia fuera como sigue:
La pantalla LCD está conectada a pins de AREF y GND.
El servo está conectado al pin 11.
El teclado de matriz de 4 x 4 está vinculado a los pines 8, 7, 6, 5 y 4, 3, 2, 10. Tengo un perno muerto a las 9, el cableado es un poco desordenado. Tuyo de alambre la forma tenga sentido para usted y qué pines te tienen disponibles. Tenga en cuenta que los pines 1 y 0 están reservados para TX y RX.
