Cabina de SIM (3 / 5 paso)

Paso 3: Montaje conducción steering wheel

Materiales:

1 - tubo cuadrado 750x25x25mm acero

1 - tubo cuadrado 800x20x20mm acero

1 - tubo cuadrado 940x15x15mm acero

1 - 480x15x3mm acero bar

2 - skeweres de liberación rápida 130mm

1 - tornillo de 240x6mm

2 - tornillos 20x6mm

2 - tornillos 35x6mm

8 - 6mm tuercas de fijación del uno mismo

14 - arandelas de 6mm

Hice una larga investigación en busca de las mejores ideas para un montaje de volante de ajuste completo estable. Encontré este video que me inspiró con una idea muy simple para lo que necesito. Se ha cambiado el diseño a utilizar dos tubos en vez de uno para mejor estabilidad.

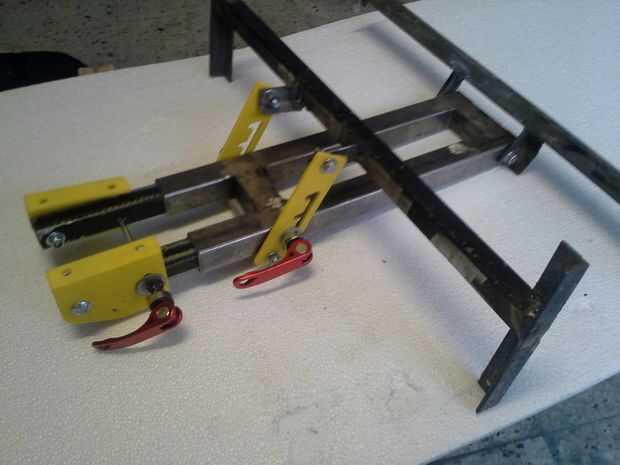

Esto tiene tres ajustes disponibles: profundidad, altura y ángulo. Se utilizará el blocaje rápido en la parte frontal para ajustar el ángulo y el uno en la parte posterior se utilizará para ajustar la profundidad y la altura.

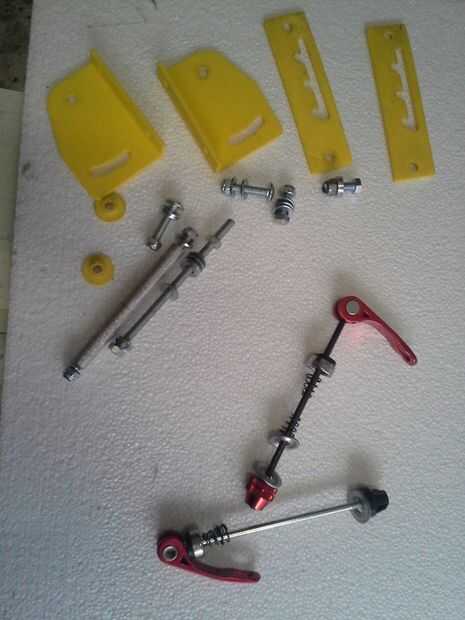

Empezar por las piezas de ajuste de ángulo y la altura de la impresión en impresora 3D y compró dos tornillos de cierre rápido.

Cortar las dos dentro de los tubos de 20mm y agujeros en la parte frontal para fijar el ajuste del ángulo. A los lados, hacer los cortes largos que el tubo mover hacia adelante y hacia atrás a través del tornillo de liberación rápida.

Corte los tubos de 25mm exterior y soldarlas. Taladre los orificios de los lados alineados con el centro de los tubos transversales para pasan los tornillos.

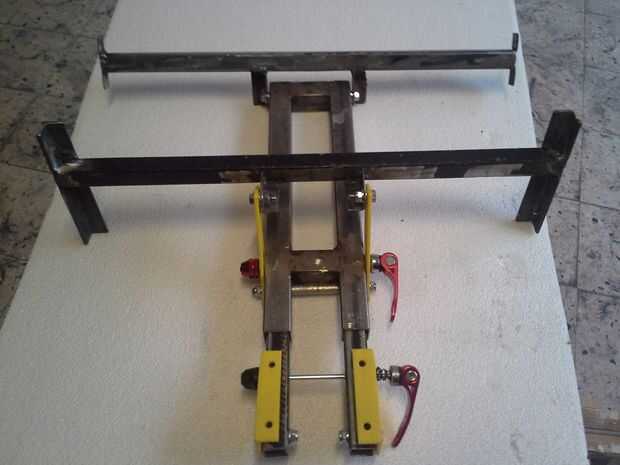

Montar todos juntos y con el tubo de acero de 15mm hacer los soportes.
