Paso 3: Connectiing los DB9

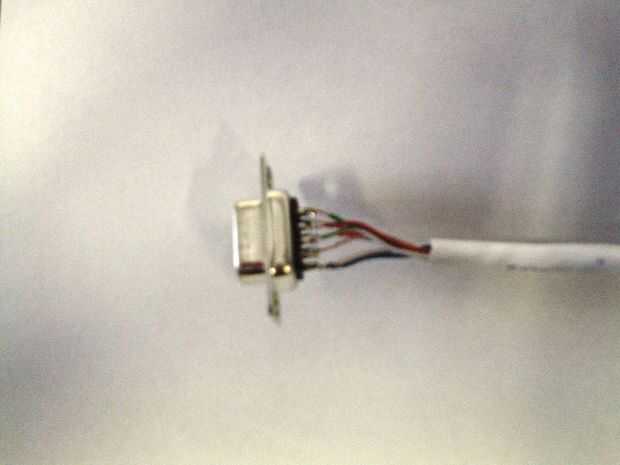

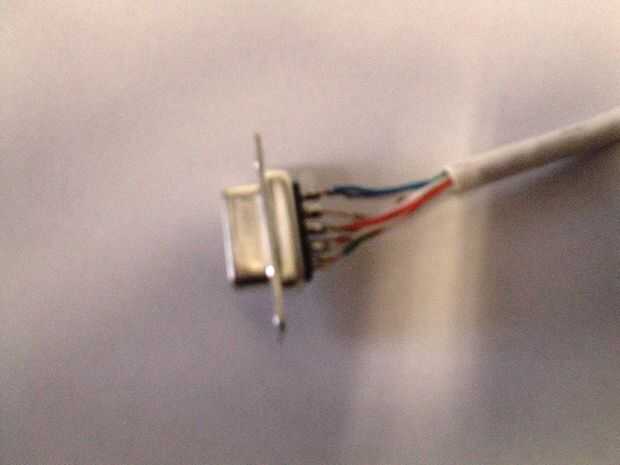

El siguiente diagrama muestra cómo cada cable, por color, debería ser conectado:
CAT5 DB9 Pin
Verde-blanco 8
Green 6
Naranja-blanco 2
Blue 5
Azul-blanco 5
Orange 3
Marrón y blanco 4
Brown 7
El azul/blanco y azul deben conectar al pin 5 en el DB9. Los pines 1 y 9 no están conectados.

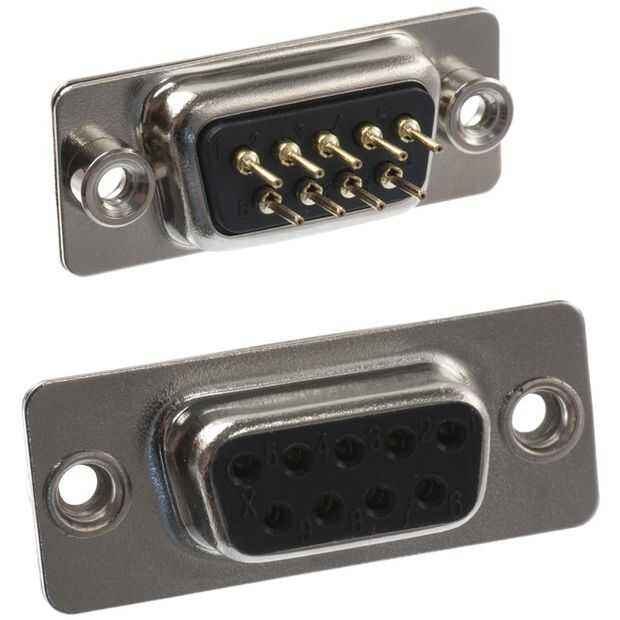

Se trata de la asignación de pines RS232 (para referencia)
Pin 1 - Detector de señal de línea recibida (detección de portadora de datos)
Pin 2 - los datos recibidos
PIN 3 - transmisión de datos
Pin 4 - Ready Terminal datos
Pin 5 - señal baja
PIN 6 - conjunto de datos listo
7 - solicitud de PIN para enviar
Pin 8 - claro para enviar
PIN 9 - Indicador de timbre
