Paso 1: Prepárese para arriba

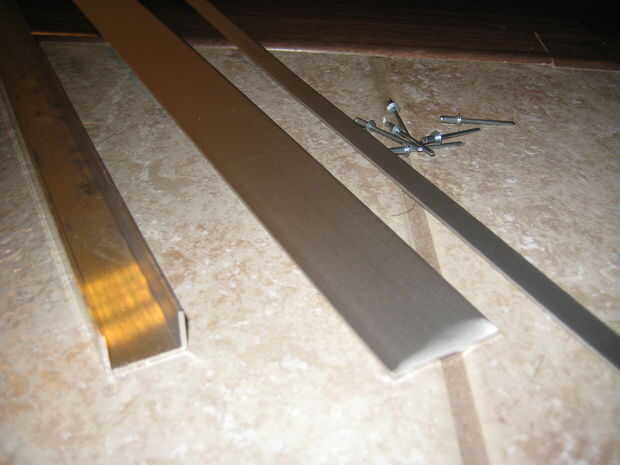

Mis estanterías fueron 3/4 tablero de partícula con un borde acabado para fuerza y para hacer un borde más atractivo. Así que estoy usando canal aluminio C que tiene una anchura interior de 3/4". Francamente, una anchura exterior de 3/4" sería mejor, pero mi tienda local caja grande mejoras para el hogar no tiene. Y con un espesor de 1/16", realmente no es que (más lejos en el tema de grosor momentáneamente). También usé dos trozos de aluminio 1/16" acción de la barra--3/8" y 1 1/2"--que podrá cortar para conectores.

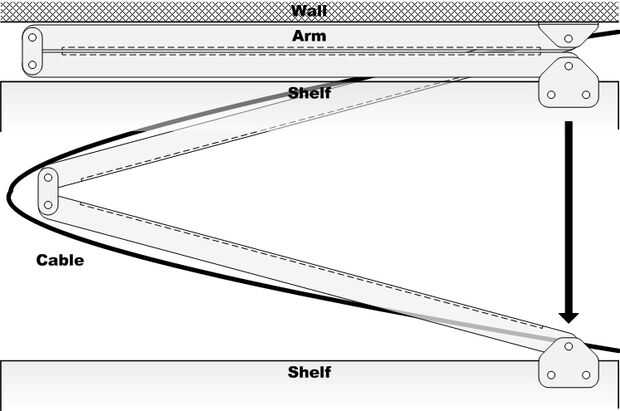

La profundidad del gabinete decidió la longitud de la culata; mi gabinete es 24" profundo (en realidad, más que como 23,5"). Por lo tanto, cada parte del brazo debe ser cerca de 12" de largo para que cuando la plataforma esté completamente extendida, el brazo no extendido demasiado (consulta el diagrama para un poco más de claridad). Dado el número de estos que estaba planeando en la construcción (3 estantes vale la pena), necesitaba 6' del canal C. Para la barra de acción, sólo necesitaba unos 1' de la población de 3/8" y unos 2' de la acción 2".
Con respecto a las conexiones, el aparato está conectado usando 1/8" remaches--8 de ellos por el brazo. El brazo está conectado a la atracción de un estante con dos #8 tornillos y tuercas (1 1/4" de longitud). El otro extremo del brazo está conectado a la pared posterior por 4 #6 5/8" tornillos para madera; sin embargo, puede utilizar cualquier longitud es apropiado dada la pared a que es colocar.

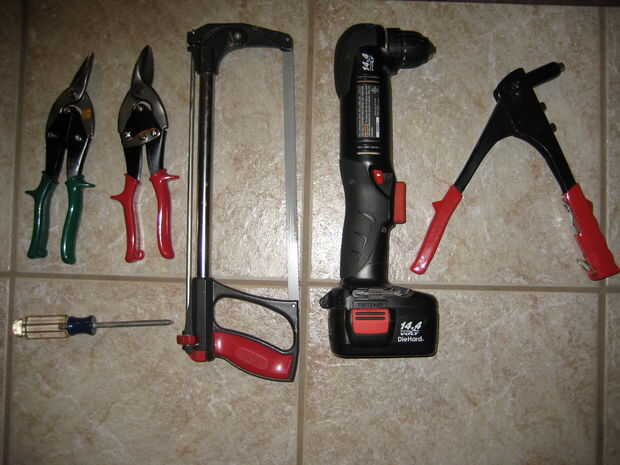

En cuanto a herramientas, necesitarás algo para cortar y moldear piezas de la culata de aluminio. Usaba un conjunto de tijeras y una esmeriladora de banco derecho e izquierdo, pero se puede hacer todo con sólo una esmeriladora de banco. También necesitarás un taladro con un 1/8 broca así como una sierra de arco (o alguna otra herramienta para cortar la culata de aluminio) y un punzón y un martillo. Y el pop remache pistola, por supuesto.
¿Qué pasa con el tema 1/16"? Bueno, más grueso (1/8") sería mejor pero haría más difícil fabricación. La fuerza necesaria es muy dependiente sobre cuánto peso debe tener el brazo y con qué frecuencia planea mover el brazo. Así que si usted necesita un brazo muy fuerte, acción más gruesa sería mejor... o utilizar un metal diferente (como acero). En mi caso, tampoco era una opción (no podía ser la más gruesa de aluminio y el acero era demasiado caro). Hasta ahora, estos han mantenido bien.
OK, comencemos.
