Cable de control para un estante extraíble (2 / 6 paso)

Paso 2: Haga el brazo

La siguiente cosa a hacer es fabricar los brazos.

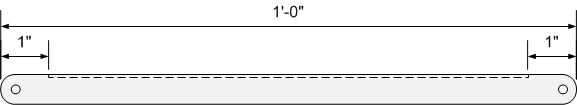

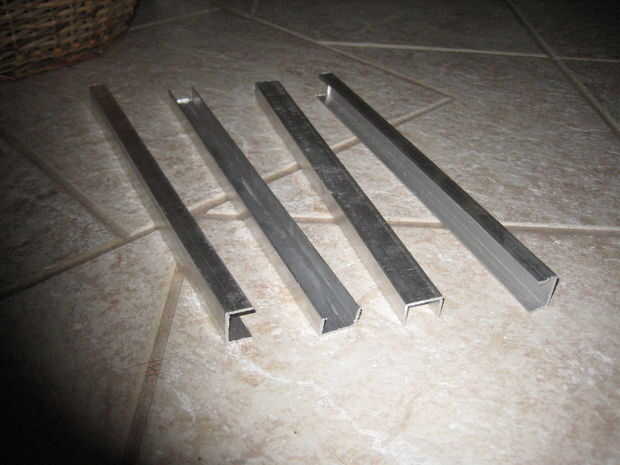

Para cada cajón, necesitarás dos brazos. En mi caso, son todos de 12" largo para empezar. Cortar con tu herramienta favorita de destrucción (en mi caso, una sierra para metales). No es necesario ser demasiado prolijo aquí como vas a cambiar todas las formas con una amoladora de todos modos.

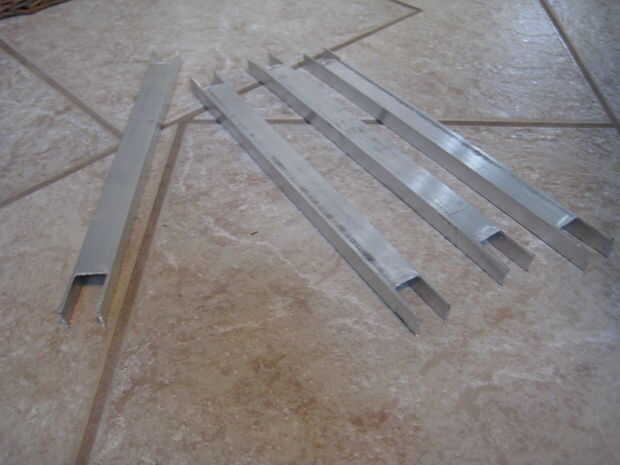

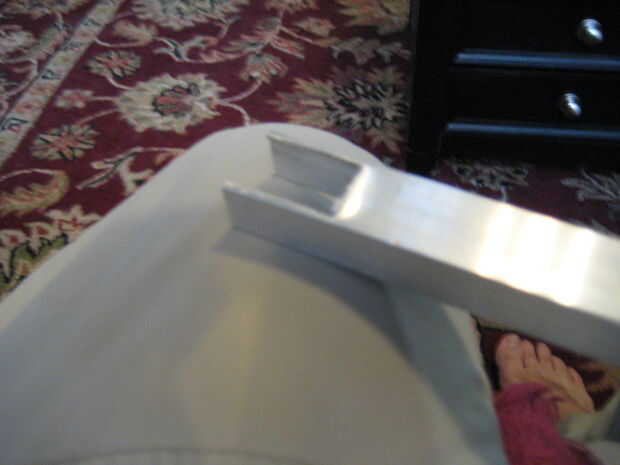

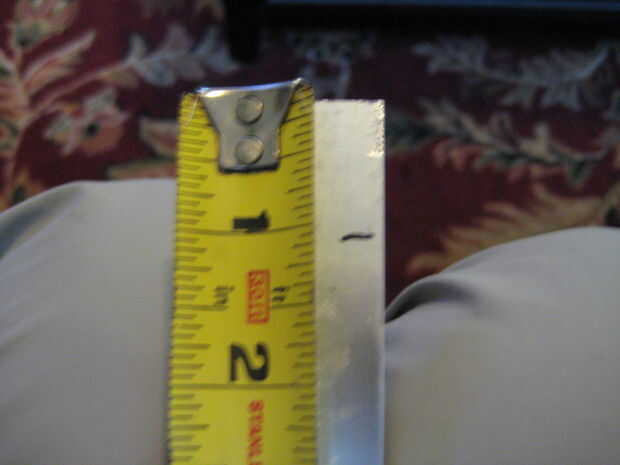

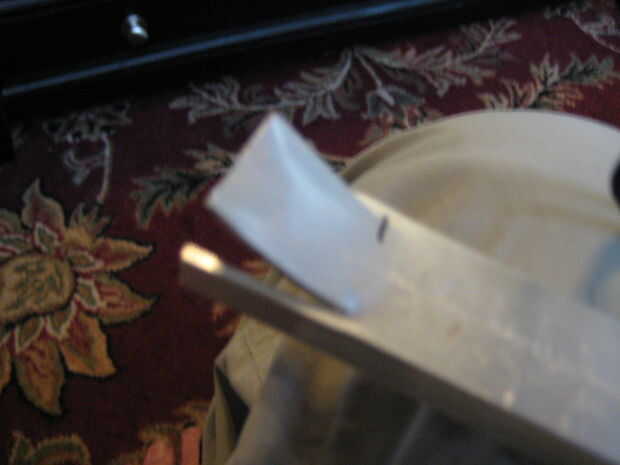

Una vez que tienes los brazos cortados a la longitud, necesitará reducir y cambiar la forma de los extremos. El primer corte es quitar algunos (aproximadamente 1") de las acciones del centro para permitir el movimiento del cable cuando el brazo se articula. La forma más fácil (para mí al menos) era cortar a lo largo de los lados del canal C con unas tijeras para chapa derecha e izquierda (para tener derecho con los lados). Una vez que se corta, es un asunto sencillo para doblar el exceso de material hasta que encaje en la tapa (no te preocupes el borde áspero; a obtener tierra cuando se recorta hasta con una amoladora).

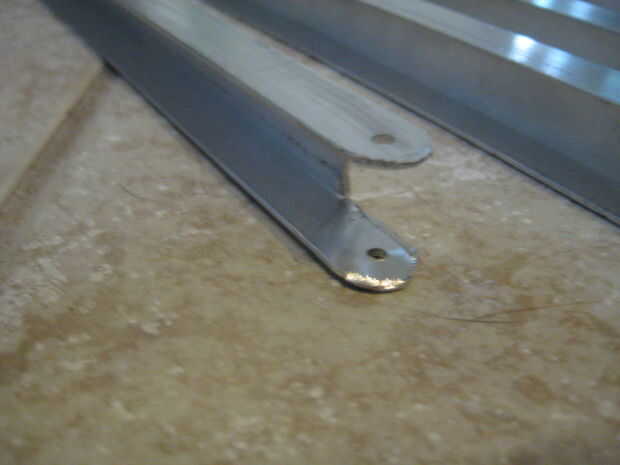

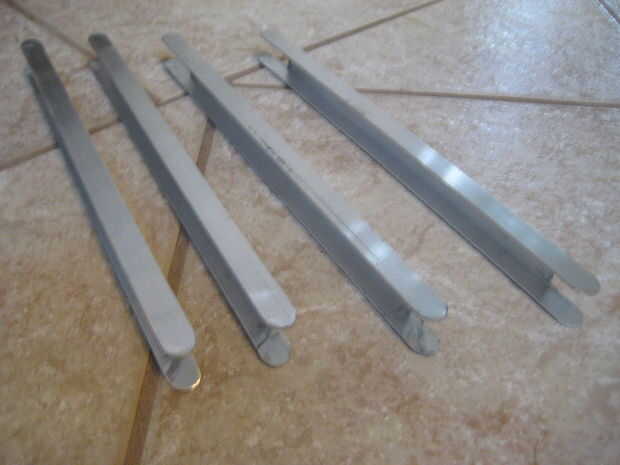

El siguiente paso es redondear los extremos donde los brazos unen las piezas de conexión. Necesitan moverse limpiamente y los redondeo hace para el movimiento fácil de la rótula. Se puede obtener lujo aquí y crear una plantilla para redondeo, pero dibujo a mano alzada funciona igual de bien. También, si quieres ahorrar un poco de tiempo y esfuerzo, toma tus tijeras y cortar las esquinas antes de que termine el redondeo de la amoladora. He encontrado que utilizando la bandeja de tijeras de hojalatero hace primera final redondeando mucho, mucho más rápido.

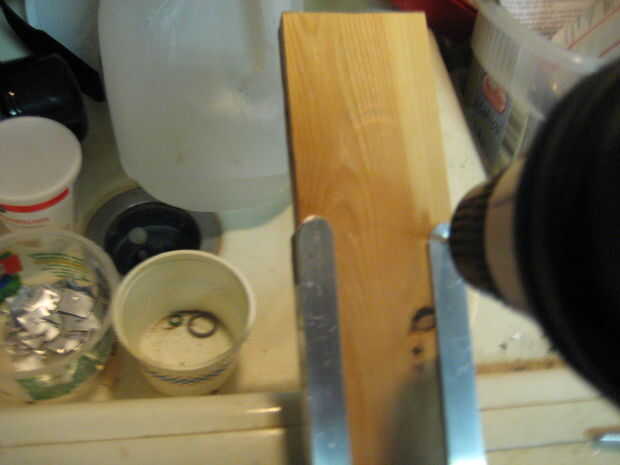

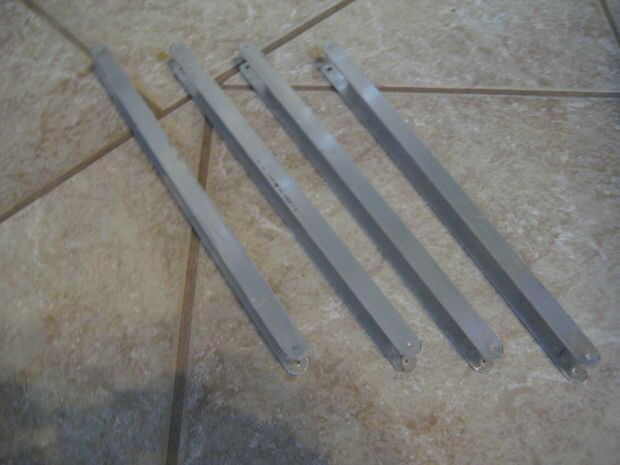

La última cosa que necesita hacer es taladrar los agujeros para los remaches pop donde se montarán los conectores. Porque nuestro canal C es 3/4" en el interior dimensión, cabrá perfectamente sobre una pieza de stock 1" chatarra. Con el canal C acoplado hasta con un pedazo de chatarra, utilice un punzón para colocar 4 agujeros para los conectores. Una vez que estos se clavan en su lugar, va a servir como los puntos de articulación para el brazo. Perfore los orificios de salida con el 1/8" bit.
