Cable de control para un estante extraíble (3 / 6 paso)

Paso 3: Haga los conectores

Tenemos dos tipos de conectores que tendremos que hacer: una bisagra "codo" para conectar cada brazo y una bisagra "muñeca" y "hombros" para montar a la plataforma y pared posterior respectivamente. Empezaremos con el codo...

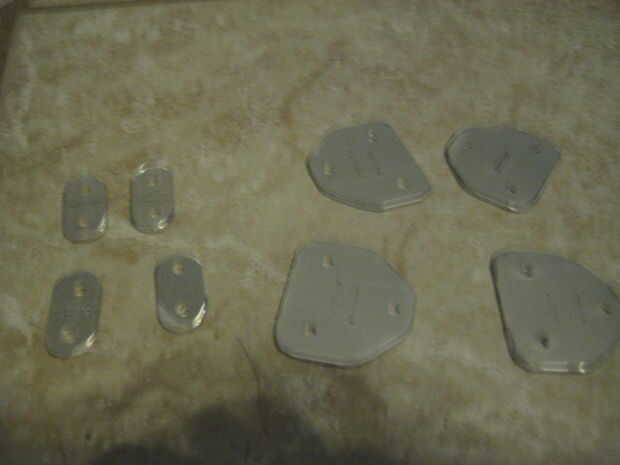

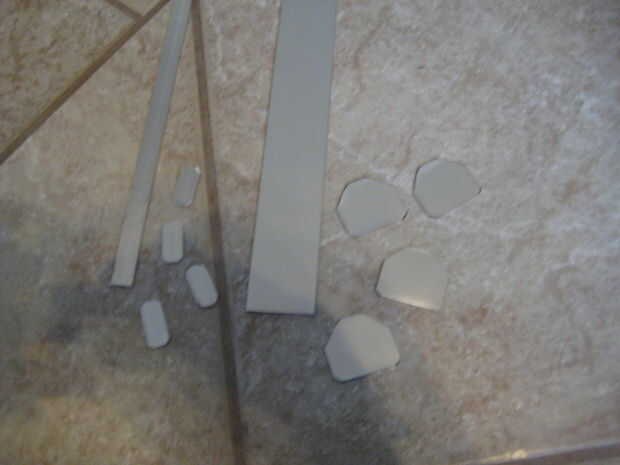

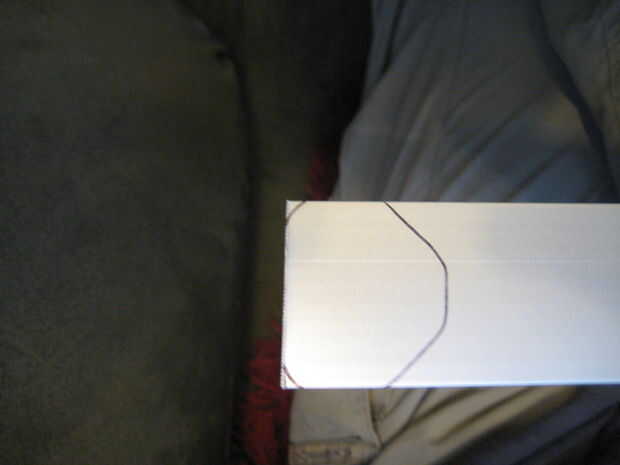

Para cada guía de cable que construyes, necesitarás dos piezas codo fabricados. Para las dimensiones que utiliza, consulte los cuadros asociados. Dado que estaba usando stock 1/16", fue bastante fácil de cortar cada uno acaba usando las tijeras. Una vez que se corta el espacio en blanco, utilice las tijeras otra vez a las esquinas. Y luego terminar las esquinas usando la amoladora de banco (probablemente necesitará usar guantes o un par de tornillo de banco-puños mientras pulido, las piezas se calientan bastante de la amoladora). Al finalizar cada pieza con formar te necesita perforar dos agujeros de 1/8" para los remaches en cada uno. Una vez más, utilice un punzón para conseguir el taladro en el lugar correcto (me pareció que alinear todas las piezas de codo, fijación en un torno y luego les de perforación a la vez, el más eficiente y menos probable a uno).

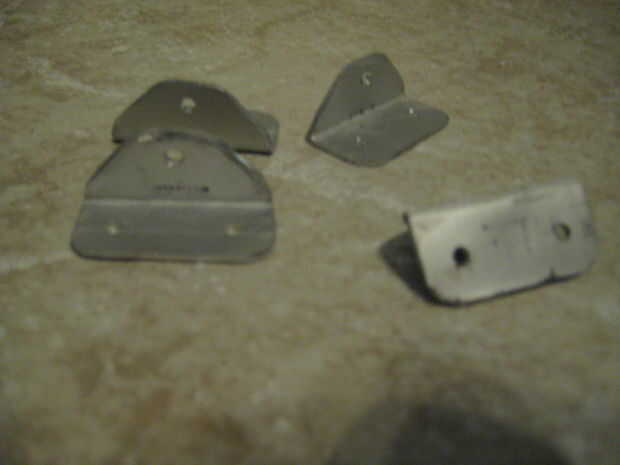

Por último, necesitaremos fabricar la muñeca y pedazos del hombro. Convenientemente, está cortados desde el mismo patrón. La única diferencia es que uno está doblado en ángulo recto para el montaje de la pared. El proceso aquí es prácticamente la misma que para el codo: cortar los espacios en blanco, recortar con tijeras, molerlos en forma definitiva, toque una perforación guía, sujetar en un tornillo de banco y taladro. Una vez hecho esto, tome dos de los espacios en blanco y colocarlos--alineado arriba--en la mordaza derecha en la línea de doblez. Luego lentamente doblar una pieza abajo en un ángulo recto (utilizando la prensa como una guía) y la otra pieza en ángulo recto en la dirección opuesta (utilizando una vez más, el fise como guía).

Y con eso, todas nuestras piezas son fabricadas. ¡ Es hora para la Asamblea!
