Cable de control para un estante extraíble (5 / 6 paso)

Paso 5: Montar el brazo y empezar a usarlo

Finalmente, colocar el brazo y conectar todo.

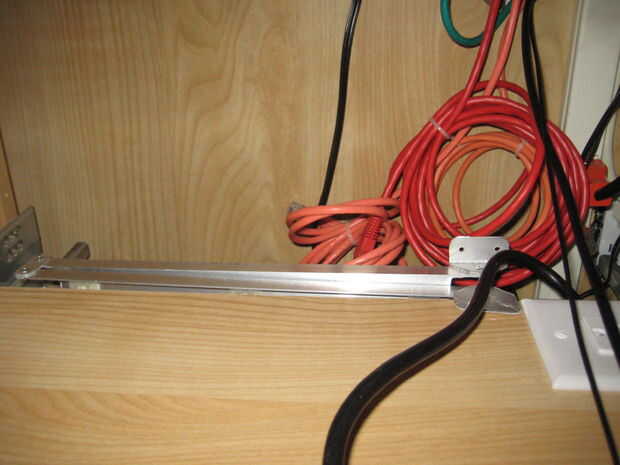

Antes de colocar el brazo, es una muy buena idea para hacer un ajuste de prueba. Usted quiere saber que el brazo, cuando la plataforma es cerrada--no golpea las pistas de repisa o la parte posterior del gabinete. Tambien quiero saber que es tiempo suficiente para que no tire suelta cuando la plataforma es completamente el brazo. Si hay un problema, ahora es el momento de saberlo. Tenga en cuenta que puede tener el brazo articular desde la izquierda o la derecha por bancos boca abajo. En mi caso, necesitaba el brazo atado en la parte derecha de la caja y la plataforma por donde entraban los cables en la parte posterior. Su kilometraje puede variar.

ANTES de comience: Tómese un momento y compruebe qué cables y está roscado a través de allí. Usted tiene una abertura en el brazo que es a lo más 3/4 "x 1". Si los cables no se ajusta, porque las conexiones de los extremos son demasiado grandes o hay demasiados de ellos--deberás tomar todo esto aparte para caber los cables antes de adjuntarlos nuevamente. Por ejemplo, si tienes un cable VGA que va por ahí (como si hubiera), no cabrá a través de ese agujero. En este caso, tenía a todas a través de antemano antes que atornilladas el brazo hacia abajo. Usted ha sido advertido.

TAMBIÉN antes de comienzo: Si tomaste la ruta que hice y añadido los zip tie soportes, tomar unos minutos y pre hilo los lazos zip a través de los orificios adecuados. Como descubrirá rápidamente, son difíciles de llegar el brazo no está montado. Hacerlo mientras se encorva, la mitad en el gabinete, con los brazos casi sobre tu cabeza hará que se ejercer tu gran vocabulario de cuatro letras (si no tienes un considerable vocabulario de cuatro letras, ponerse en contacto conmigo... Me parece que tiene algunas de sobra).

OK, prueba de ajuste se realiza y todo encaja. Es más fácil empezar por el brazo a la plataforma de montaje. Encontrar la posición del brazo en el estante y, con una broca un poco más grande que 1/8"(lo suficientemente grande para un tornillo de máquina #8), perfore totalmente a través de la plataforma en los dos orificios de montaje. A continuación, con el #8 tornillos y tuercas, ajuste cada tornillo por el agujero del brazo, el estante y el agujero inferior de montaje del brazo de montaje superior. Coloque la tuerca en la parte inferior y apriete. Repita con el otro tornillo y tuerca. En este punto, notará que conseguir estas cosas encajan en aquí requiere un poco de torcer, empujar y sosteniendo su cabeza en a ángulo recto. Dependiendo de la exactitud estuvo en todos los agujeros de perforación, esta parte será ya sea muy fácil o la parte más difícil del esfuerzo conjunto.

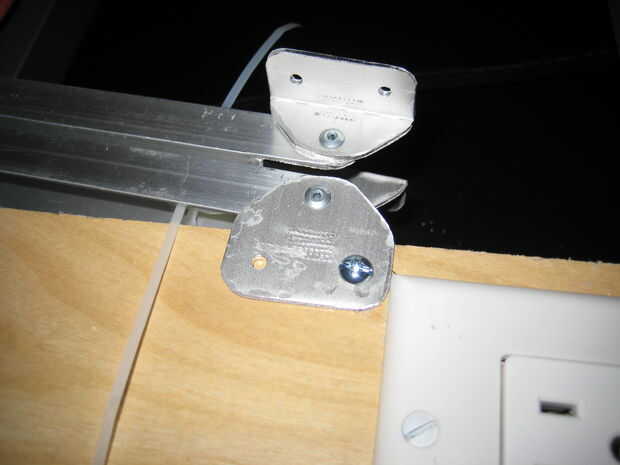

A continuación, con el cajón en posición cerrada, tome dos de los tornillos de tus pequeño y montar la parte superior de las bisagras "hombro". Una vez que está montado firmemente, jale el cajón hacia fuera--darle mejor acceso al Monte de fondo--y fíjelo. Mi gabinete delgado tenía suficiente material en la espalda que no necesitaba perforar agujeros. Una vez más, su kilometraje puede variar.

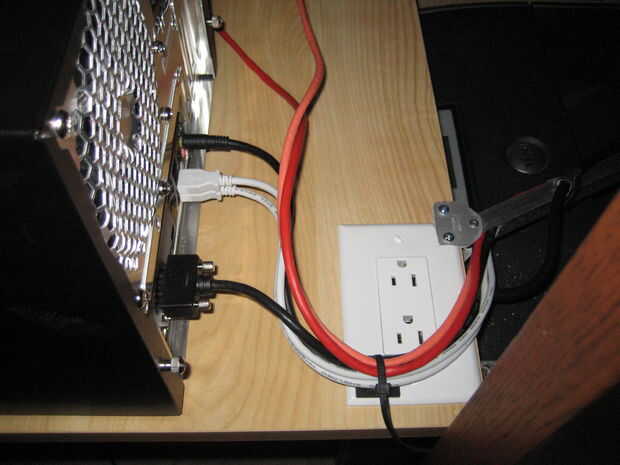

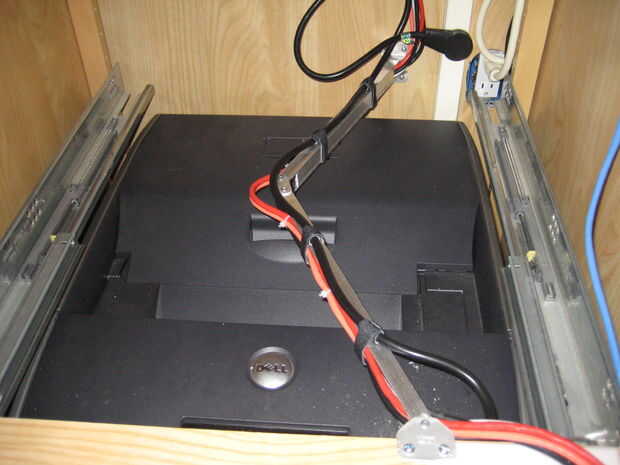

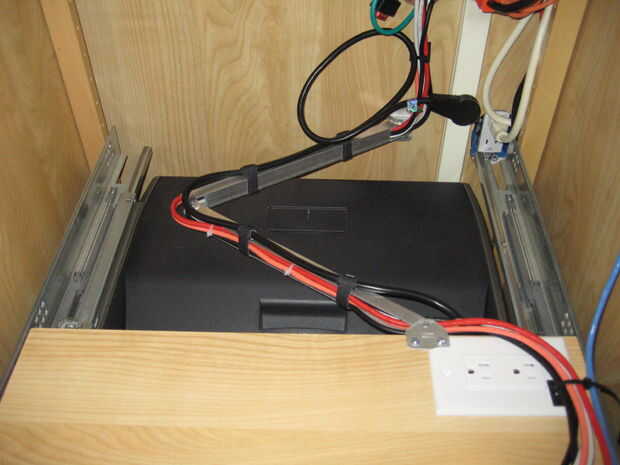

La última cosa que hacer es conectar los cables. Este es un ejercicio para intentar satisfacer objetivos contradictorios. Usted quiere suficiente cable para que cuando el brazo está completamente cerrado los cables no tiraron demasiado bruscamente la vuelta de la esquina de codo. Sin embargo, no desea tanto que cuando el cajón está abierto que los cables tienen también mucho de una curva en la bisagra (consulte los diagramas para ver lo que me refiero). Esto también será complicado si tienes cables que han de dimensionarse de dos extremos diferentes. Por ejemplo, algunos de los cables que fui adjuntando no podían tener mucho más flojo en el lado del cajón, así que debo intentar atar ese lado hacia abajo. Algunos de los otros cables no podían tener mucha holgura en el accesorio de la pared posterior, lo que significa que probablemente debo atar abajo primero. Lo que funcionó para mí fue a atar todos ellos, pero no para ceñir los lazos zip en apretado. Entonces puedo trabajar los cables individuales a donde necesitara con cincha el zip lazos hacia abajo una vez que todo fue satisfactorio.

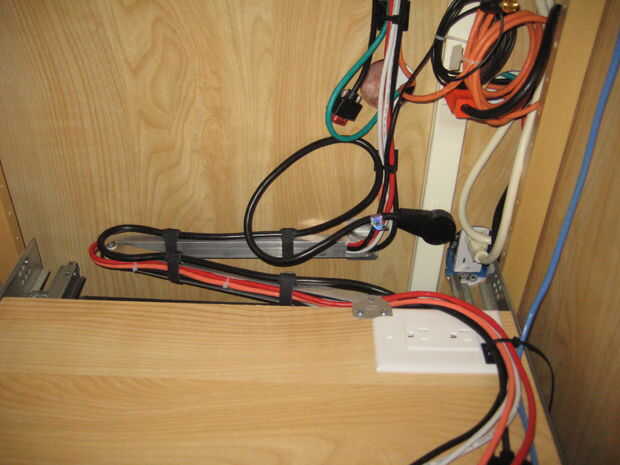

Una última cosa que probablemente te nota de los cuadros. Tenía más cables que encajaría en el brazo de montaje. En concreto, tenía el cable de alimentación para el cajón que necesitaba para atar. Me pareció que lo más fácil que utilizar lazos de velcro para atar ese cable a la parte superior del brazo. Obviamente, esto funciona para cualquier tipo de cable si tienes demasiados cables en el brazo.
