Paso 2: Trabajar el lado de alta potencia.

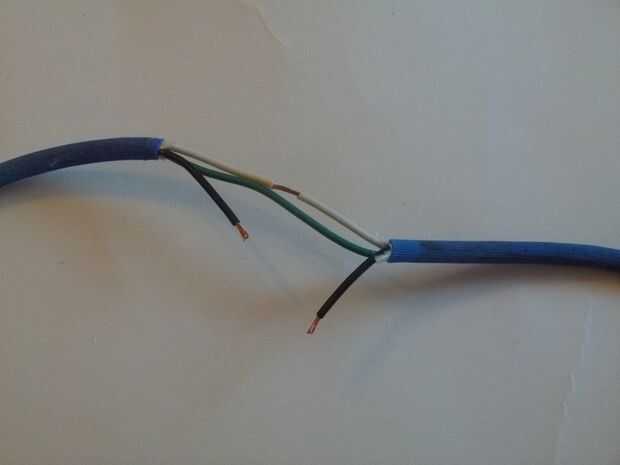

En segundo lugar, corte el cable negro (alimentación) y había despojado a ambos extremos por aproximadamente 1/4".
Luego, quité unos 1/3" de la capa del cable blanco. Dejó sin tocar el cable verde (tierra).

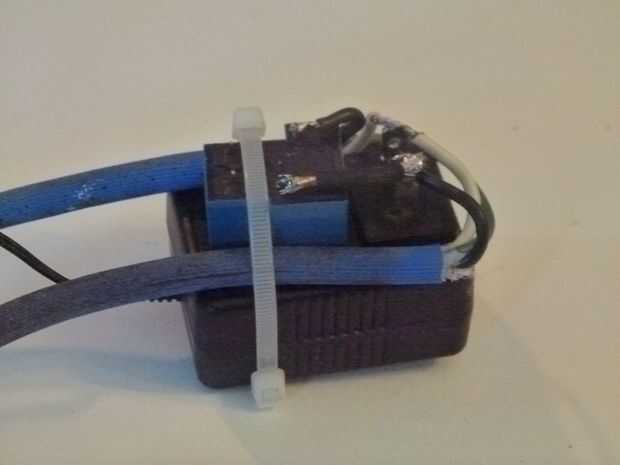

Se montaron mi relé sobre el lado del plug-in del adaptador. Organicé los dos extremos del cable de alimentación como en la imagen, y tenía todo junto con una atadura. Tome nota cuidadosamente que el extremo del relais de alto voltaje (interruptor) se colocaron cerca de las puntas del adaptador de corriente.
Había soldado el cable blanco (neutro) a una de las puntas de mi adaptador de corriente. (En mi adaptador, ambos eran del mismo tamaño, pero si uno fuera más ancha que la otra, de soldadura el blanco a uno más amplio.
Había soldado el cable negro, el extremo del conector en el lado de la pared, a la otra punta. También corrí un cable puente pesado de esta conexión a uno de los extremos del interruptor en el relé. El alambre utilizado aquí debe ser al menos tan grueso como los alambres en el cordón de extensión.
El cable negro en el extremo de salida del cable fueron soldadas al otro extremo del interruptor del relais.
Por lo tanto:
- El extremo del enchufe del cable de extensión conecta con el adaptador de corriente - blanco por un lado, negro por el otro.
- El cable negro desde el extremo del enchufe del cable también entra en el conmutador del relé.
- El cable negro desde el extremo de salida del cable se suelda al otro lado del interruptor de relé.
