Paso 3: Adaptar el relé a la arduino.
Me gusta pensar en adaptar el relé para el arduino, en lugar de la otra manera alrededor. Estoy haciendo todo esto en su lugar porque es tan sencillo que apenas creo que necesita una placa de circuito.
(Este proceso se ilustra muy bien en: "Uso Arduino con transistor TIP120 control motores y dispositivos de alta potencia". En su caso se utiliza un motor donde el relé se utiliza aquí.
Este método de usar la punta de 120 cambia el lado de alimentación lado, no más intuitiva de tierra.
Por lo tanto:
- El lado positivo de mi adaptador fue conectado a un lado de la bobina en mi relé.
- El emisor (mano derecha de plomo) de los 120 de punta fue unido a "tierra" del adaptador (conductor negativo).
- Al otro lado de la bobina del relé fue atado a la patilla central de la punta 120 (colector).
- El diodo fue unido entre estos dos pines en la punta de 120. La banda blanca en el lado del colector (pin central).
- La resistencia fue unida a la base (eje izquierdo de la punta 120).

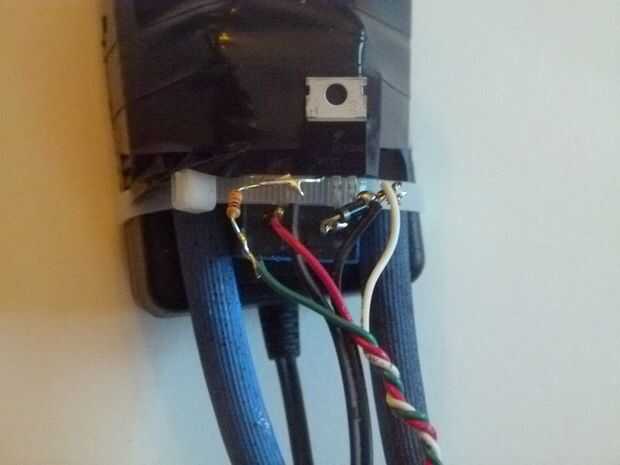

- Ahora os adjunto 3 puente los cables que conectan con el arduino. Color les codificadas como sigue (sólo para que sea más fácil seguir.)
- El puente rojo fue conectado al positivo del adaptador donde se une con la bobina del relé. Esto contendrá 12vdc, totalmente adecuada para la alimentación de arduino.
- El puente blanco fue conectado al negativo del adaptador donde se une con plomo derecho de 120 de punta. Esto proporciona la tierra universal para el lado de baja potencia.
- El puente verde fue conectado a la resistencia. Esta es la línea de señal desde el arduino diciendo el relé cuando cambiar.
