Cable de salida VGA. (5 / 7 paso)

Paso 5: Falsos adaptador de vídeo. (también conocido como servidor sin cabeza)

Esto es genial para los servidores que necesitan vga conectado, pero acceder al sistema de forma remota y por lo tanto, usted no usará a un monitor...

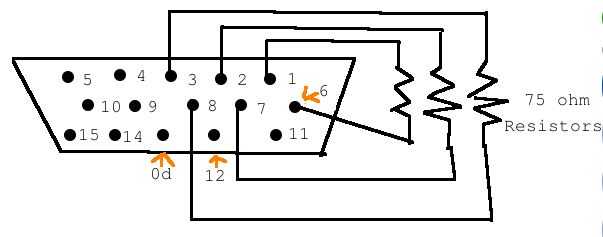

adaptador VGA falso:

Es decir...

rojo (pin 1) -> resistencia de 75 ohm -> vuelta rojo (pin 6)
verde (pin 2) -> resistencia de 75 ohm -> vuelta verde (pin 7)
azul (pin 3) -> resistencia de 75 ohm -> vuelta azul (pin 8)

Nota: Los servidores más nuevos tienen la capacidad de pasar por alto el monitor no está instalado en el arranque...
