Cable disparador remoto (ergonómica o siniestra?) (3 / 8 paso)

Paso 3: circuitos

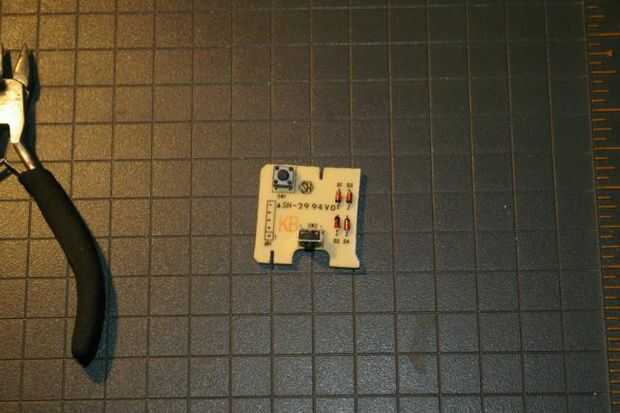

Sólo es necesario dos de los cuatro botones originales y los dos botones no quiero están en el camino del interruptor de eje de balancín. Por lo tanto, cortar el PCB con un par de tijeras teniendo cuidado de no para dañar los rastros de los botones que necesito.

Los cables y diodos fueron cortados de la PCB así. Usé algunos trenza de cobre y mi soldador para limpiar PCB así que estaba listo para nuevos componentes y soldadura.

Luego todas las conexiones fueron soldadas a la placa. las conexiones al interruptor de eje de balancín son soldadas y cubiertas de tubo retráctil. Cuatro hilos están conectados a la tierra del interruptor de eje de balancín. He utilizado este punto como el terreno común dentro de la empuñadura así que sólo necesito un cable a tierra conexión a la toma de corriente. Se suelda una resistencia de 110K al lado positivo del LED en el interruptor de eje de balancín. El LED está conectado a un 3V. CR2032 con fleje cinta dentro de la empuñadura. Los cuatro cables restantes van a la toma de: molido de 1 x, 1 x enfoque automático, 2 x obturador. Les marqué con rojos y negros sharpies para identificación.

He montado el agarre con los alambres que se pega hacia fuera a través del orificio para la toma de corriente y atornillan juntos otra vez. Los cables fueron soldadas a la toma. El obturador y AF conduce figuran en el tubo del encogimiento.
