Cable disparador remoto para Nikon (1 / 4 paso)

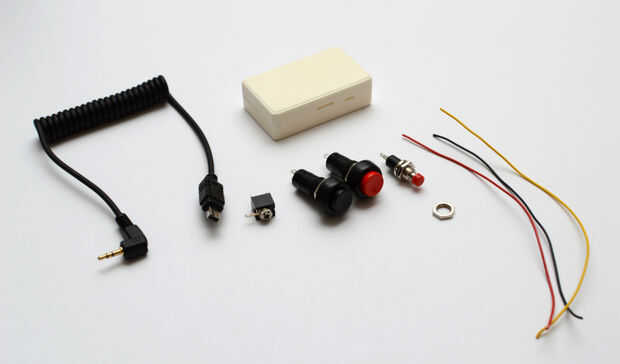

Paso 1: Piezas necesarias

La siguiente lista muestra los componentes que he utilizado. El cable adaptador que compré por ebay y esto se anuncia como un cable que convierte un transceptor de flash en un dispositivo de liberación de obturador inalámbrico, pero lo usaremos para hacer una persiana liberar por cable. Los otros componentes pueden adquirirse en cualquier tienda de electrónica.

Algunos componentes pueden diferir ligeramente en términos de tamaño y forma, pero lo importante es que los botones sean push-to-make, dos de ellos no tenga pestillo (momentáneo) y un enganche. Un interruptor de enganche es aquel que permanece encendida hasta que se presione otra vez, mientras que un pulsador es sólo para mientras usted mantenga pulsada.

1. Un 3N-X remoto interruptor Cable disparador para Nikon (por ejemplo este) con un conector de audio de 2,5 mm en un extremo. Costo: USD 2,06 (30.24 ZAR) incluyendo el envío

1. Una caja pequeña (60 x 35 x 18 mm). Costo: 18.73 ZAR (1,30 USD)
2. Un panel de montaje toma de audio estéreo de 2,5 mm. Coste: 10,50 ZAR (0,73 dólares)
3. Un panel de montaje N/O pulsador interruptor momentáneo (rojo, M6.9). Costo: 11.91 ZAR (0,83 USD)
4. Un panel de montaje N/O pulsador interruptor momentáneo (negro, M12). Costo: 22,37 ZAR (1,55 dólares)
5. Una panel de montaje N/O enganche de pulsador (rojo, M12). Costo: 23.88 ZAR (1,66 dólares)
6. Dos diodos de señal (BAT85, aunque otros también pueden ser adecuados). Costo para dos personas: 5.16 ZAR (0,36 dólares)
7. Panel trenzado el cable que puede ser comprado o rescatado de viejos dispositivos electrónicos.

Costo total: 122.79 ZAR (8,52 USD)
