Paso 3: Alambre y la soldadura del circuito

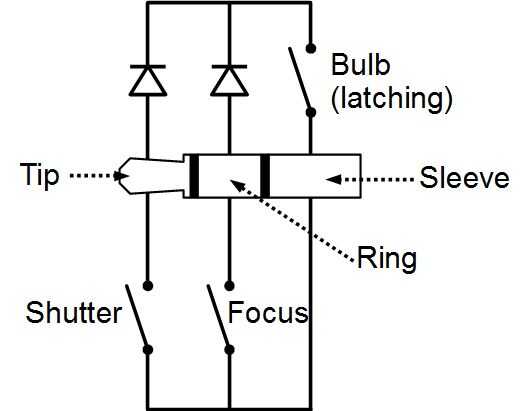

La figura anterior muestra el diagrama esquemático del dispositivo. El concepto es simple: la cámara se centra cuando el anillo central en el conector de 2,5 mm se conecta a la manga (de tierra) y tiene una exposición cuando tanto la punta y el anillo se conectan a tierra simultáneamente. Los interruptores de enfoque y la obturación por lo tanto son responsables de hacer esta conexión, y ambos necesitan ser presionada para que la exposición a realizar.
Para el interruptor de la bombilla se utiliza un interruptor de bloqueo para que no tengamos que mantener el botón apretado a mano para largas exposiciones. Este interruptor debe conectarse la punta y el anillo de tierra. Sin embargo, hemos optado por utilizar un interruptor unipolar y no podemos simplemente conectamos la punta y anillo juntos antes de pasar a través del interruptor, ya que esto significa que si el botón de enfoque debían ser presionado, la punta también se conectaría a tierra ya que está conectado a la manga, que causa una exposición a ser tomado en lugar de sólo hacer foco de la cámara. Para resolver este problema hacemos uso de dos diodos que aseguran que sólo los flujos actuales de la punta y el anillo a través de la bombilla interruptor a tierra. Corriente no podrá fluir desde la punta a través del interruptor de enfoque a la tierra, ya que eso requeriría la corriente fluya desde la punta a través del diodo primero y luego hacia abajo en el diagrama mediante el segundo diodo que no es posible. Es una alternativa al uso de diodos para hacer uso de un interruptor de doble polo (por ejemplo, un interruptor de palanca doble polo) que conecta la punta y anillo de señales a tierra sin necesidad de conectarse entre sí (ver aquí).

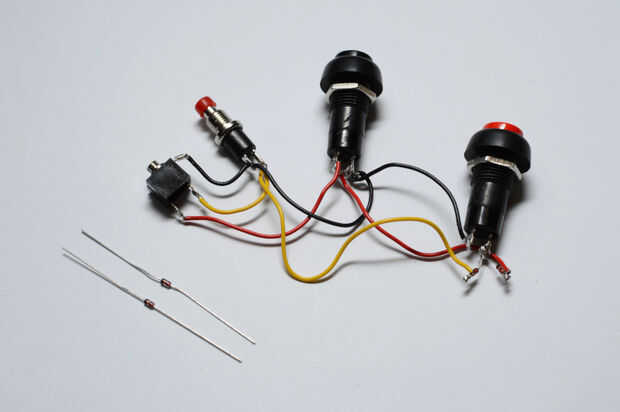

Las conexiones hechas usando el cable de panel y soldadas en su lugar. En el cuadro negro representa representa tierra, amarillo la señal de enfoque y el rojo representa la señal de obturador. Nota: En su caso, asegúrese de colocar los conectores en la caja primero con las tuercas en para asegurarse de que los cables pasan a través de los agujeros y las tuercas. Algunos botones se insertan desde el exterior y no el interior y si soldar los cables mientras que los conectores están en el exterior, no hay forma de conseguir los cables a través de los agujeros. En mi caso los agujeros se componían de dos mitades que significó que pude soldar el circuito primero y colocarla en la caja, pero esto no podría ser siempre el caso.
