Este Instructible es una sencilla aplicación de un regulador de voltaje lineal para alimentar un ventilador de 5V de un módem de cable de 12V. (Actualización: como personas han estado señalando en los comentarios, se puede utilizar un ventilador de 12V sin necesidad de nada más.) En este caso tenía el regulador lineal de tensión ajustable LM317 y un ventilador de 5V práctico, así que decidí usarlos, sino un regulador lineal 5V fijo habría funcionado igual de bien.
Aquí es lo que necesitarás:
(cada uno)
Placa de prototipado
Ventilador de 5V
LM317 Regulador de voltaje ajustable de la salida, positivo
Resistencias de 270 ohmios y 820 ohmios
1.0uF condensador electrolítico
0.1uF condensador
potenciómetro de 500 ohmios (503) (opcional)
Algunos cables
tornillos de montaje (usé tornillos de 2 para el ventilador y dos más pequeños al azar tenía la mano)
Equipo:
Soldadura de hierro (y fuentes)
Potencia de taladro / taladro prensa
Pedacito de taladro (para perforar orificios para los tornillos de montaje)
Destornillador

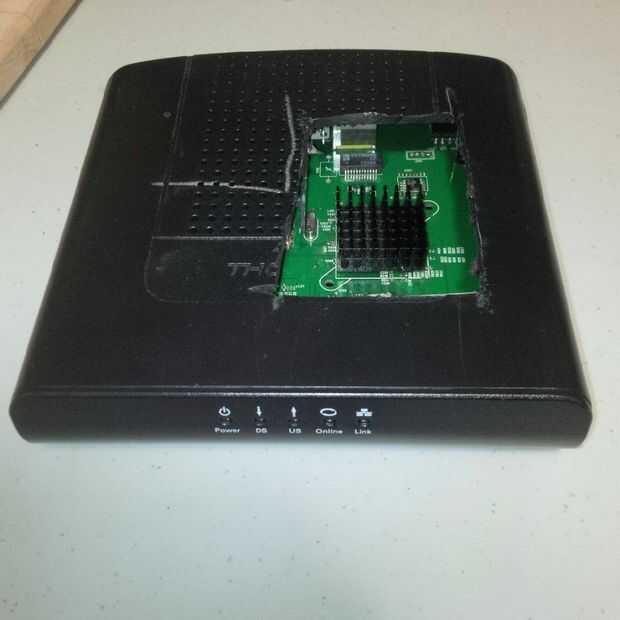

Problema: Mi modem de cable mantiene un sobrecalentamiento y pierdo la conexión a internet mientras streaming Netflix. Traté de mejorar el flujo de aire por cortar abierto la parte superior del modem con un plástico de Dremmel corte disco y reemplazar el disipador térmico con un metal un poco más grande. Nota: (si usted decide cambiar su heatshink, asegúrese de que utiliza térmica del yeso y no térmica pegar. La diferencia es que termal yeso se endurece en una adherencia después de unas horas, asegurando que el disipador de calor permanecerá en el chip sin necesidad de tornillos o clips de montaje de lujo. Todo lo que utilizo he comprado de ebay.)

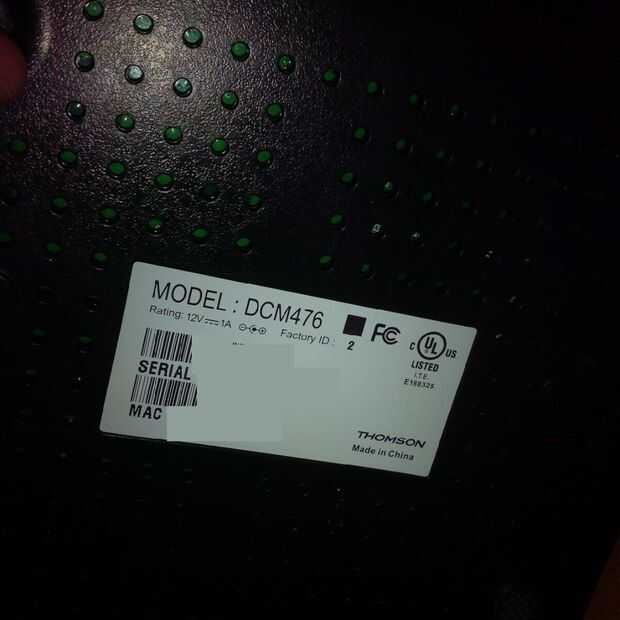

El módem por cable funciona apagado de una fuente de 12V pero los fans sólo tenía disponibles eran solamente 5V fans.

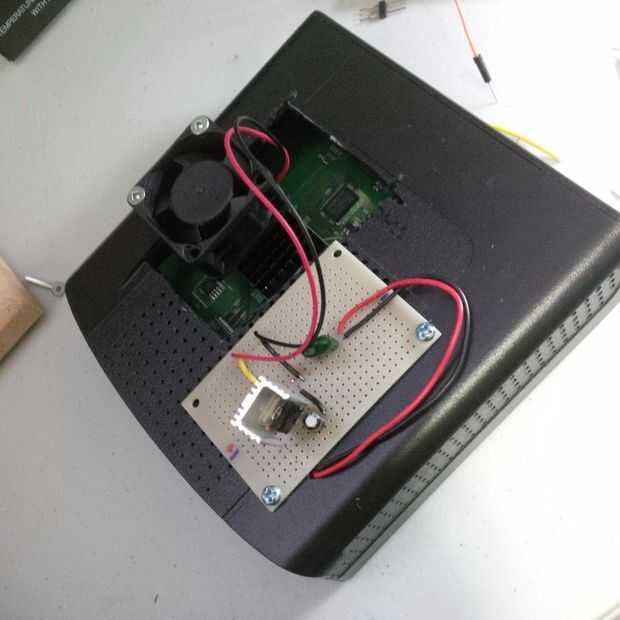

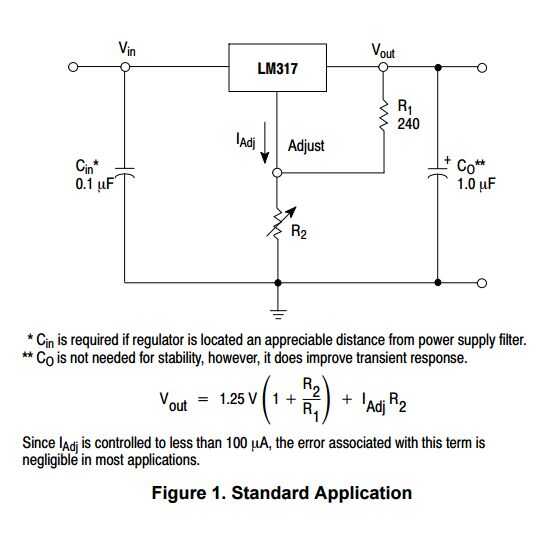

Solución: Un circuito regulador lineal simple soltar la tensión hasta 5V y proporcionan una fuente de 5V estable agradable.

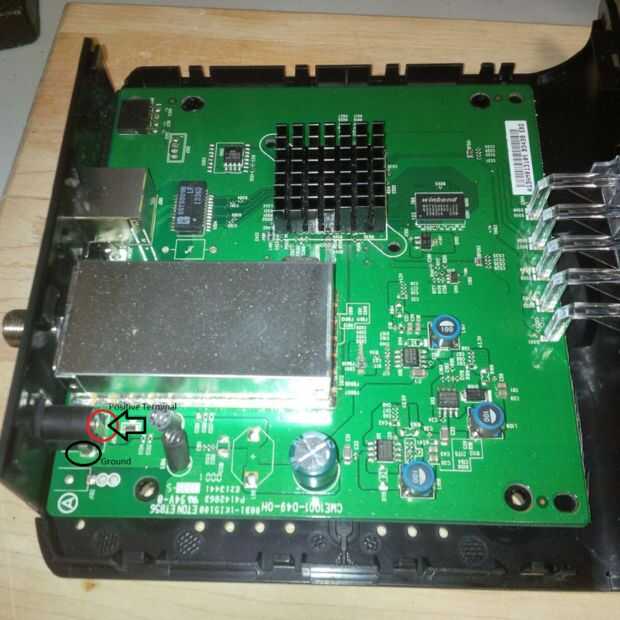

Aprovechado a conector de barril del módem de cable interno, que requiere abrir el módem de cable. (* ADVERTENCIA *) si usted alquila su apertura de módem de cable se anulará la garantía y si se rompe el módem estará hacia fuera $100-$200. Soy propietario de mi módem y asumieron el riesgo.
(Nunca perfore a través de la tapa mientras está por encima de la Junta de módem de cable, retire la tapa completamente y trabajar en él por separado para que no Deslice y rompe el módem)
Luego perforar un agujero en la tapa y alimentados con los cables positivos y negativos hacia fuera. (Recomiendo hacer esto último)
