Paso 1: Seleccionar un enfoque y conseguir las piezas
Hay algunos enfoques para hacer este proyecto simple. Tapones de la cilíndrica y gatos están disponibles con o sin cables ya conectados. Puede tener uno o dos tipos en su colección de piezas. Las opciones son:
- Soldar un plug no conectado o jack a su contraparte cableada. Más fácil y recomendado.
- Conecte un cable no a un gato no conectado con un cable de dos conductores
- Dos conectores de cable de la soldadura por sus conductores
Hice dos extensiones con el fin de este Instructable. Una extensión utiliza un enchufe con cable no con un gato atado con alambre; los otros dos usados con cable conectores. He comprado las piezas en línea en ebay.com:

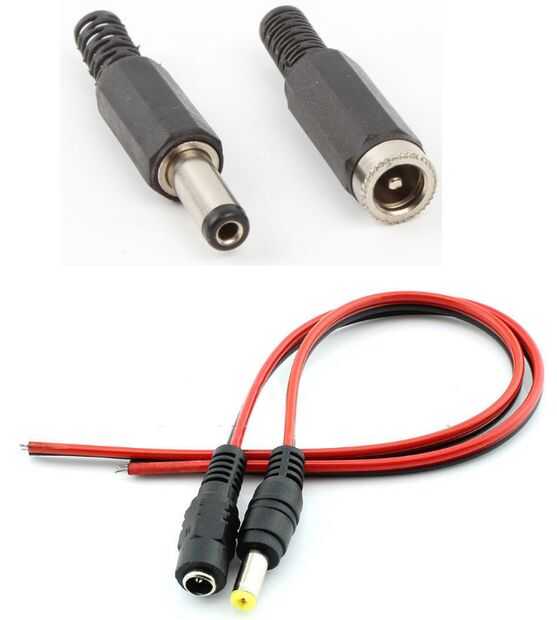

Enchufe/toma de pares sin cables: http://www.ebay.com/itm/281909198563
Enchufe/conector pares con conductores: http://www.ebay.com/itm/272180991208
Estas son para enchufes macho/hembra de 2,1 mm de diámetro. La aplicación puede utilizar otro tamaño. El coste total para estos era alrededor de $10, pero que me dar piezas de repuesto para mi colección cada vez mayor. :)
Por supuesto necesitarás unas herramientas/materiales:
- Cautín y soldadura (todas las opciones)
- Peladores de alambre (todas las opciones)
- Multímetro / tester de continuidad (todas las opciones)
- Alicates (opciones 1 y 2)
- Una longitud de cable trenzado de calibre 18 de dos conductores (opción 2)
- Eléctrica cinta o encogimiento de calor calor y tubería pistola (opción 3)
Por favor tomar las precauciones apropiadas cuando se trabaja en este proyecto eléctrico.
