Paso 2: Hacer un Cable - conector no cableada y cableado

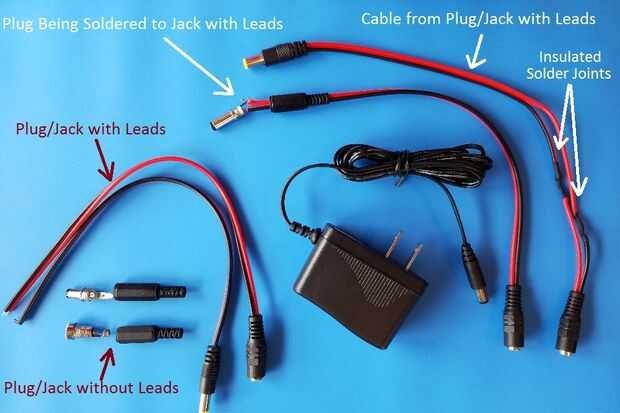

La opción más simple (opción 1) es conectar un plug no conectado o jack a su compañero precableado:
- Compruebe la polaridad del conector precableado. Para los que compraron, conecte el alambre rojo al centro (punta) y el negro para el exterior (barril).
- Desenrosque la vaina de plástico del conector del cable no y abajo el cable del conector precableado.
- Soldar los cables al conector no cableado, asegurándose de que la polaridad está invertida. (En mi caso, soldado el cable rojo en el cañón y el cable negro con la punta. Los conectores precableados llegué tenían corto, previamente estañados extremos, pero puede desea o necesita un poco aislamiento y estañar los conductores, especialmente si es reciclaje un conector de cable de tu papelera de piezas).
- Utilice alicates de punta de aguja para el alivio del estrés "alas" en los cables para evitar tirar de los empalmes de la soldadura de la encrespadura.
- Compruebe la polaridad y la continuidad entre el enchufe y el conector.
- Deslice y la vaina de plástico del tornillo en su posición.
- Conecte el cable de extensión a la fuente de alimentación y enchufe la fuente de alimentación en un tomacorriente de CA. Asegúrese de que no hay indicios de un cortocircuito.
- Comprobar el voltaje y la polaridad de la clavija de la extensión antes de su uso.
El proceso es similar si es unirse a dos conectores no atado con alambre (opción 2), excepto que usted está de soldadura en ambos extremos después de suministrar y preparar el cable. (Para este tamaño de conector, cable trenzado calibre 18 es apropiado).
