Paso 3: Hacer un Cable - 2 conectores con cable
Si está conectando dos conectores precableados (opción 3), a soldar y aislar lo cables punta a punta:

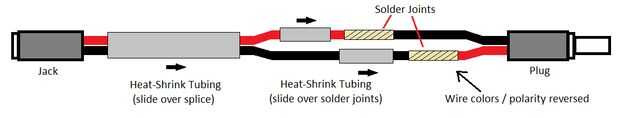

- Consulte el diagrama a lo largo de los siguientes pasos.
- Compruebe la polaridad del conector precableado. Para los que compraron, conecte el alambre rojo al centro (punta) y el negro para el exterior (barril).
- En cada cable del conector, dividir los dos conductores al final aparte de uno al otro, sólo lo suficientemente lejos hacia abajo el alambre para que trabajes cómodamente. Si estás utilizando para el aislamiento de la tubería del encogimiento, incluir espacio suficiente para deslizar un tramo de tubería en cada conductor en uno de los conectores. La tubería debe ser un poco más larga de lo que será la Junta de soldadura.
- Tira y estañar los cables, lo suficientemente largos como para que se les puede envolver juntos en línea. (También te recomiendo cortar y desforrar los cables para que los dos la soldadura juntas terminan escalonada / no adyacentes, como se muestra. Reduce la probabilidad que puede corto. Por supuesto, asegúrese de hacer este ajuste para que los cables correctos se sueldan juntos para invertir polaridad.)
- Si usas tubos termocontraíbles, deslice la tubería que cubre los empalmes de la soldadura hacia abajo de los cables de la fractura en uno de los conectores. Estas piezas deben ser más de la soldadura final serán juntas. Primero de mayo desea Deslice una tercera, la pieza más grande hacia abajo el alambre, si va a cubrir el empalme entero en calor-encoge así.
- Tuerza los alambres estañados. En mi caso, conectado el cable rojo al negro en ambos lados para invertir la polaridad.
- La soldadura de las uniones de alambre torcido.
- Aislar los empalmes de la soldadura. Aplique cinta aislante si usas. Si usas tubos termocontraíbles, deslice la tubería sobre los empalmes de la soldadura y asegurarlo utilizando una pistola de calor. Lo mismo si usas un pedazo más grande para cubrir el empalme entero.
- Compruebe la polaridad y la continuidad entre el enchufe y el conector.
- Conecte el cable de extensión a la fuente de alimentación y enchufe la fuente de alimentación en un tomacorriente de CA. Asegúrese de que no hay indicios de un cortocircuito en el empalme.
- Comprobar el voltaje y la polaridad de la clavija de la extensión antes de su uso.
