Paso 3: El cableado completo
y la parte más difícil de entender.
Preste atención a esto y mira los diagramas de

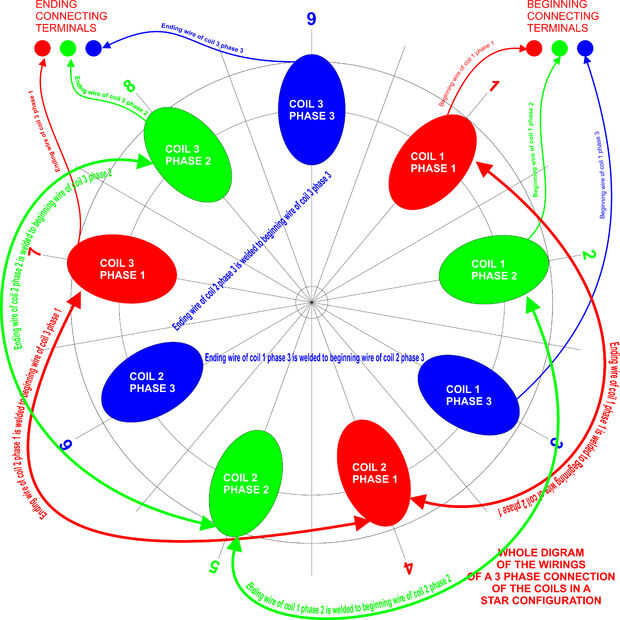

El principio de la primera bobina en fase 1 va a la terminal de inicio de la fase 1 El principio de la primera bobina en la fase 2 va al terminal de principio de fase 2 El principio de la primera bobina en fase 3 va a la terminal de inicio de la fase 3
El final de la primera bobina en la fase 1 se suelda al principio ot la segunda bobina en fase 1
El final de la segunda bobina en la fase 1 se suelda al principio ot la tercera bobina en fase 1
El final de la tercera bobina en fase 1 va a la terminal final del fase 1
El final de la primera bobina en la fase 2 se suelda al principio ot la segunda bobina en fase 2
El final de la segunda bobina en la fase 2 se suelda al principio ot la tercera bobina en fase 2
El final de la tercera bobina en la fase 2 va a la terminal final del fase 2
El final de la primera bobina en fase 3 se suelda al principio ot la segunda bobina en fase 3
El final de la segunda bobina en fase 3 se suelda al principio ot la tercera bobina en fase 3
El final de la tercera bobina en fase 3 va a la terminal de final de la fase 3
Esto era difícil de averiguar, pero pensando un poco... e iluminación de dioses a quienes doy las gracias, este trabajo fue realizado...
Gracias por leer, si tienes dudas por favor deje un mensaje.
Hay algunos otros diagramas estoy trabajando en que se publicará más adelante
Este es un enlace a un Video que fue hecho por mi amigo fangoso en YouTube sobre estos dibujos. Este Instructable le faltaba comprobarlo por favor.
http://www.youtube.com/watch?v=61EIQUAZfoA&feature=relmfu
HEY, GRACIAS GENTE 1000 VISTAS PASARON
Desde este punto podemos tener dos tipos de circuitos
CIRCUITO ESTRELLA
CIRCUITOS DE DELTA
La diferencia entre ellos es que en el cableado de los circuitos más tensión con menos rotación (dependiendo de la velocidad del viento o flujo actual de agua corriente u otros medios de comunicación que se le ocurre que podrían conseguir la el flujo axial para girar), pero también menos amperios. En los circuitos de Delta usted amperios más sino menos tensión y necesita mayor velocidad de rotación para producir electricidad.
Para tener un circuito estrella necesita al cortocircuito de los terminales de conexión de inicio 3
La conexión de DELTA que no he descubierto todavía. CUALQUIER sugerencias aquí
