Cableado de su casa la cervecería (1 / 6 paso)

Paso 1: Tensiones entregado a tu casa

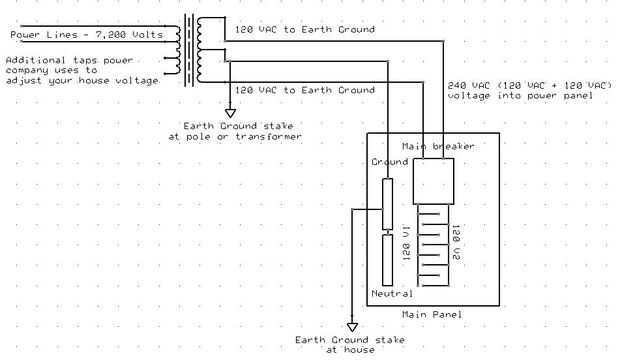

El principal suministro de energía a su transformador de línea suele ser alrededor de 7200 Volts de corriente alterna. El transformador de línea cae esta alta tensión a dos voltajes de 120V conectados en serie. La conexión entre los dos se llama un golpecito de centro y la derivación central está conectado a tierra con una estaca de metal martillada en la tierra.

Voltaje es una medida de un lugar a otro que tiene una conexión eléctrica común. Por ejemplo una batería de linterna común es 1.5 voltios - que es la medida desde un extremo de la batería hasta el otro extremo de la batería. Pero si tuviera que medir desde la parte superior de una pila de linterna a la parte superior de otra batería de la linterna no leería cualquier voltaje porque no están conectados juntos. Las baterías a un extremo y frente a la línea del mismo modo y mida la tensión de un extremo a otro. Mides 3 voltios porque 1,5 voltios + 1,5 voltios = 3 voltios. Esto se llama una conexión en serie - las dos pilas están conectadas en serie.

La conexión a tu casa no es diferente. El voltaje del centro - tierra a cualquier cable de alimentación viene de tu transformador es de 120 VCA, pero al igual que el ejemplo de batería me mostró la solución, la tensión entre los dos en serie, los dos fuera de los cables es 240 VAC.
