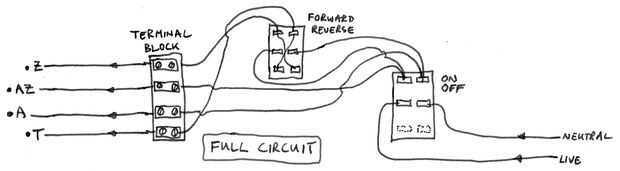

Cableado de un motor monofásico torno de Brooke Crompton (torno Myford) (3 / 5 paso)

Paso 3: On off interruptor

Iniciar y detener el motor genera unos altos voltajes y hará que los terminales de un interruptor de menor arco y dañarse. EBay enumera muchos conveniente encender interruptores para operación de prensa de taladro del Banco, parecen ser una solución ideal.

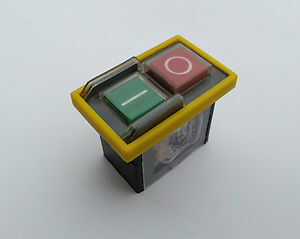

En teoría, un NVR (ningún lanzamiento del volt) interruptor on/off sería mejor. Estas se llevan a cabo "en" eléctricamente y si un corte de energía sucede mientras que el torno está funcionando, el interruptor sería 'abandono' lo que significa que cuando la energía regresa, el torno no inmediatamente comenzaría a correr (como lo haría si se ajustaron un mecánico interruptor on/off). Esta es una característica de seguridad. Conveniente NVR/interruptores son en ebay por £13 o así (la fotografía muestra uno), prácticamente idénticos no NVR interruptores son casi la mitad de este precio.
