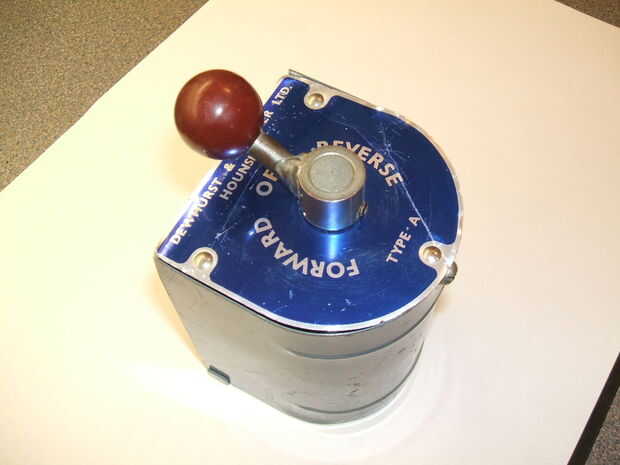

Paso 4: Interruptor de tambor Dewhurst

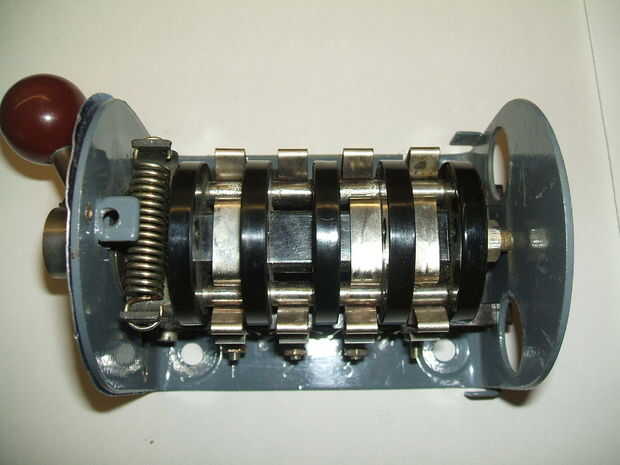

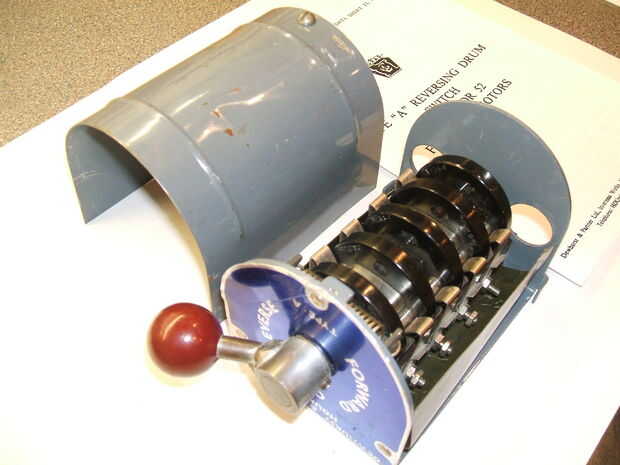

Los terminales interior están numerados 1 a 8, pero puede ser difícil ver la numeración que es perforado en la placa base y luego pintado encima - la tercera foto muestra la numeración de 1 a 4.
Terminales 4 y 8 no sirven para un motor monofásico 'normal'.
El cable de suministro vivo de la red está conectado a la terminal 1
El cable de alimentación neutro de la red está conectado al terminal 3

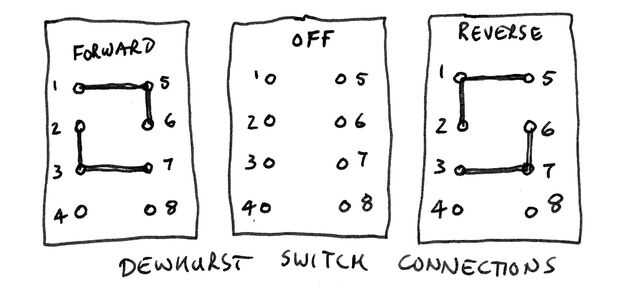

Cuando el interruptor está en la posición 'off', todos los terminales del interruptor Dewhurst están aislados unos de otros. Cuando es posiciones adelante o atrás, la bobina de corriente está conectado al vivo y neutro de una manera inmutable (terminal 5 'AZ' está conectado a la terminal 1 - el cable de suministro vivo; 7 terminal 'A' está conectado al terminal 3 - el cable de alimentación neutro).

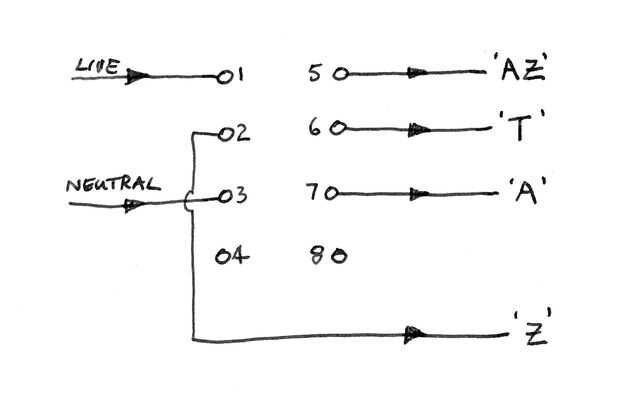

Para concertar la inversión, los dos terminales restantes (2 y 7) están conectados a la bobina de arranque ('Z' y ' t ' respectivamente).

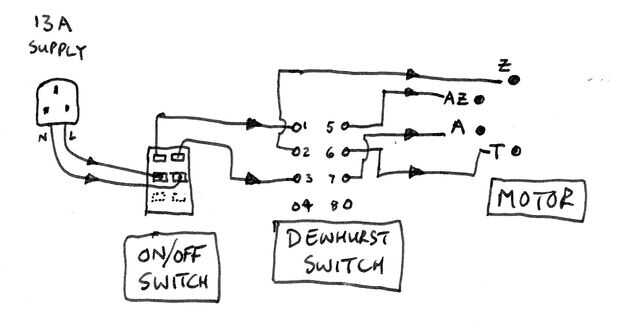

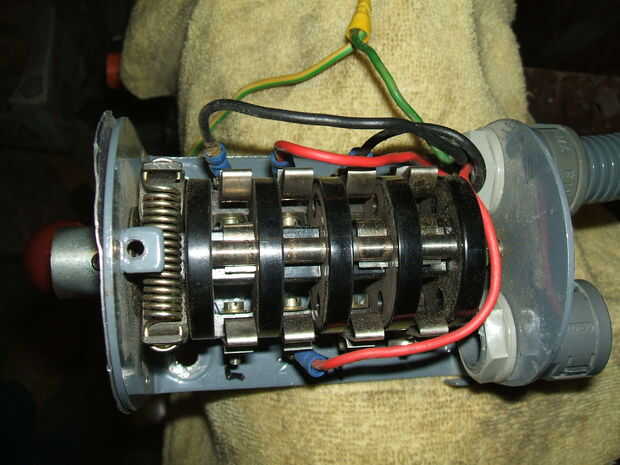

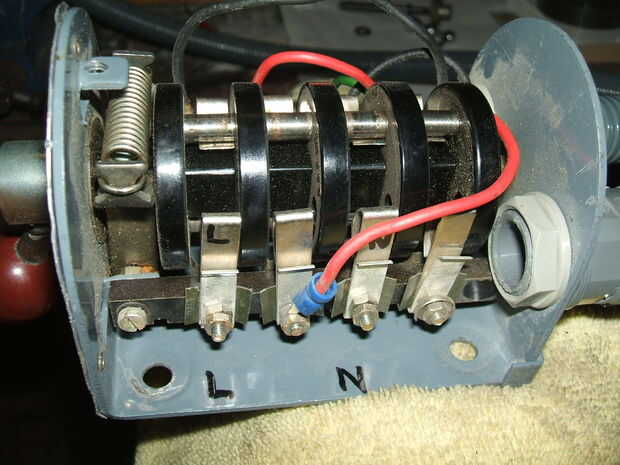

Confundir cuando escriben abajo, pero esperemos que claro cuando se ve en forma de diagrama y fotografía! Las fotografías del interruptor Dewhurst tienen los cables de suministro de vivo y neutro quitados para mayor claridad (se pueden ver 'la pluma de punta de fieltro L' y ' n ' para recordarme donde van). Algo extraño negro y rojo colorante de Myford nuevo nota de los cables al motor, que no se relacionan con vivo y neutro en cualquier manera sensata.
Obviamente, la conexión a tierra se mantiene a lo largo - el cuerpo metálico del interruptor sí mismo debe conectarse a tierra. Por lo general, la conexión a tierra se trae adentro del enchufe 13A (o interruptor de encendido/apagado) a un terminal que se fija con una tuerca y un tornillo a la carpintería del interruptor Dewhurst y luego sigue adelante al terminal de tierra en la carpintería del motor sí mismo.
