Cableado el transistor MOSFET (3 / 4 paso)

Paso 3: paso a paso de cableado

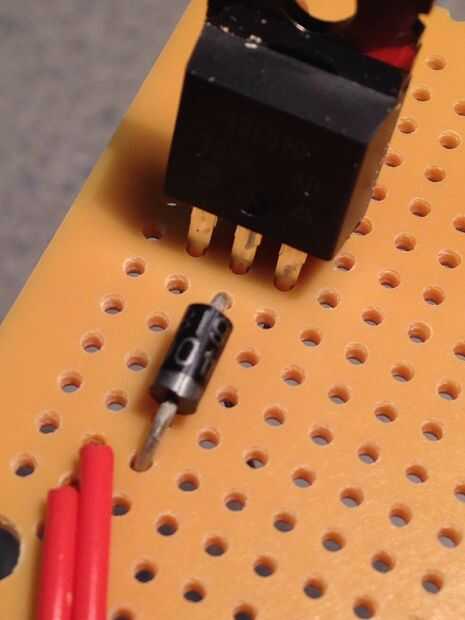

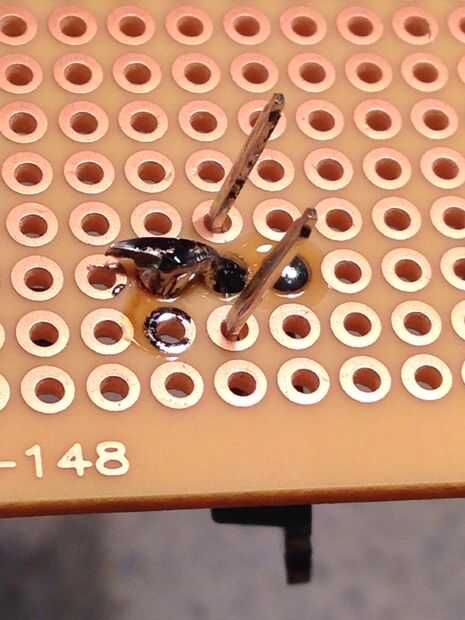

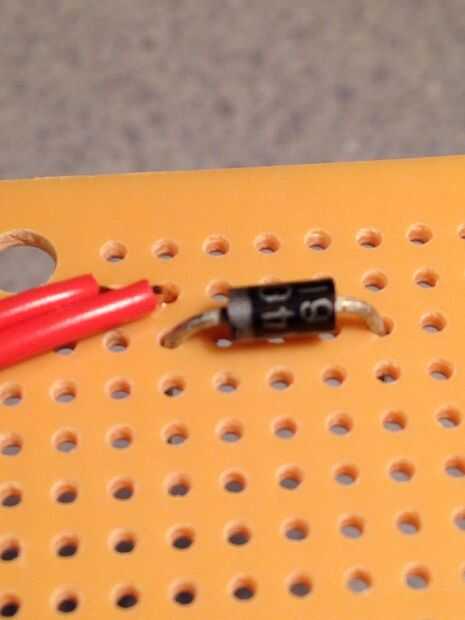

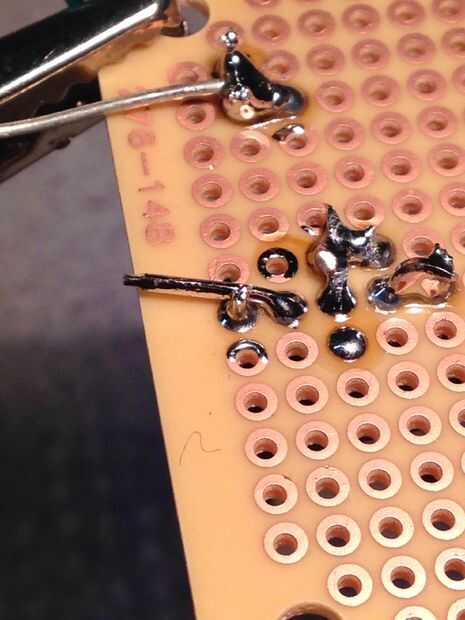

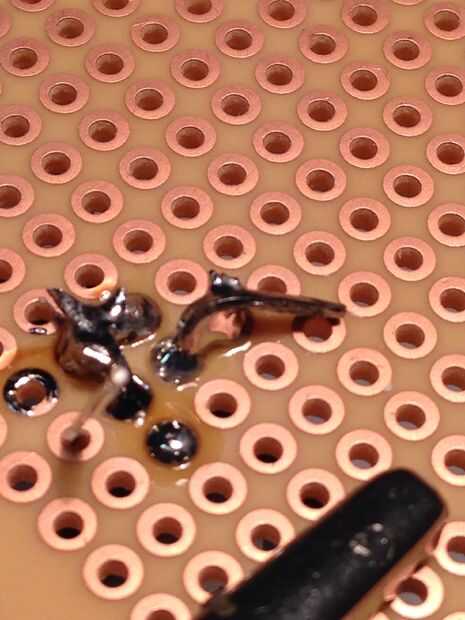

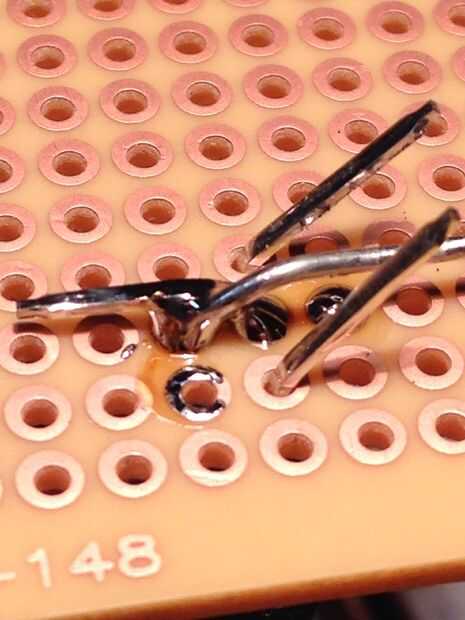

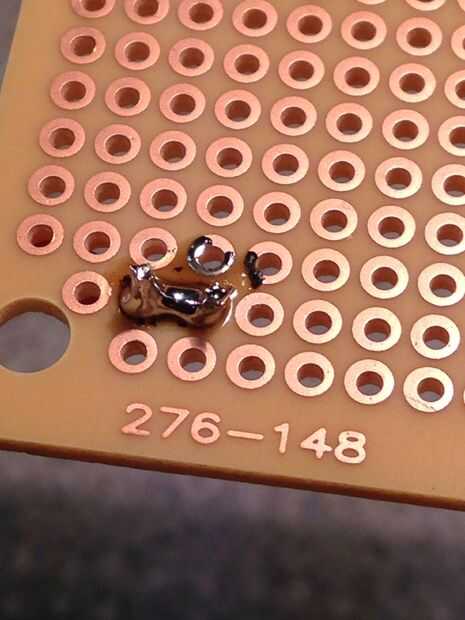

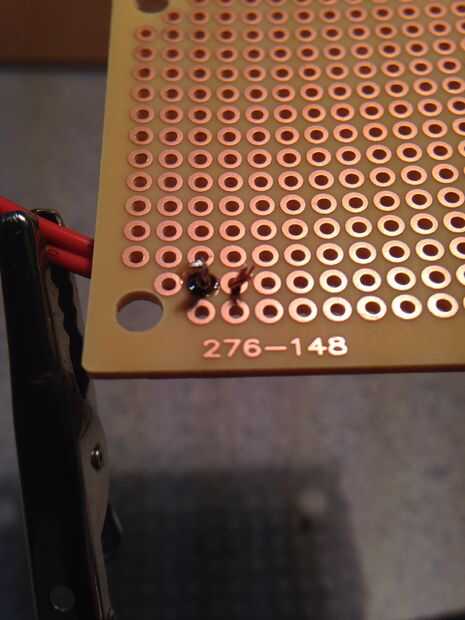

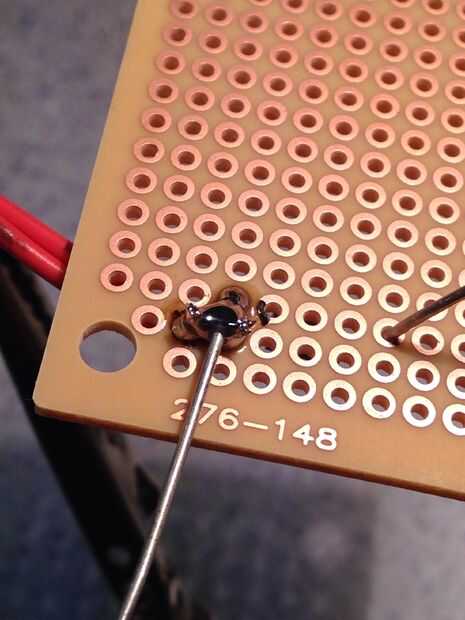

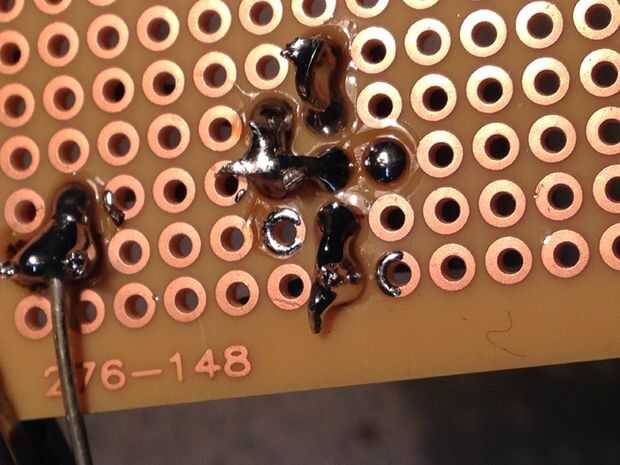

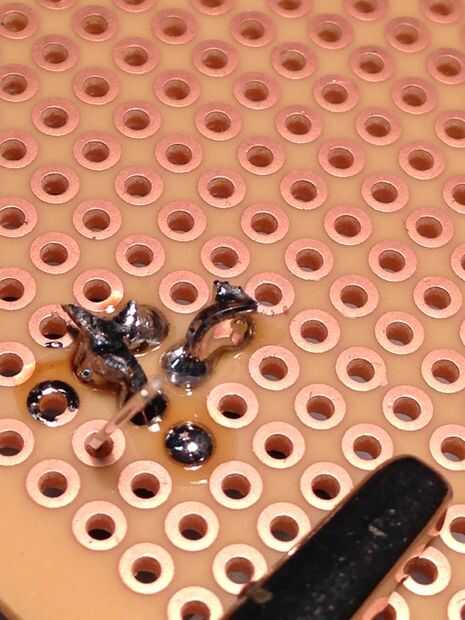

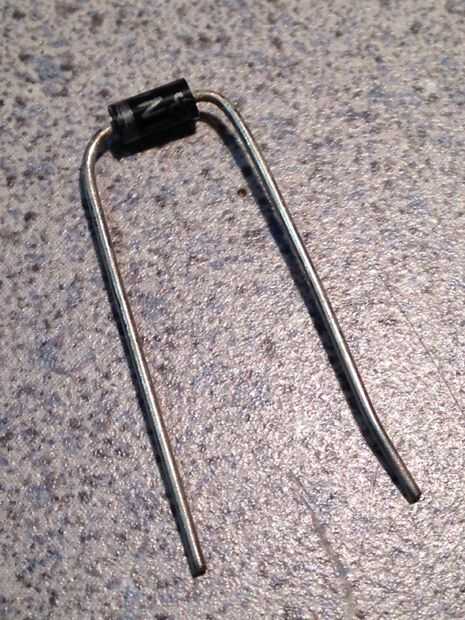

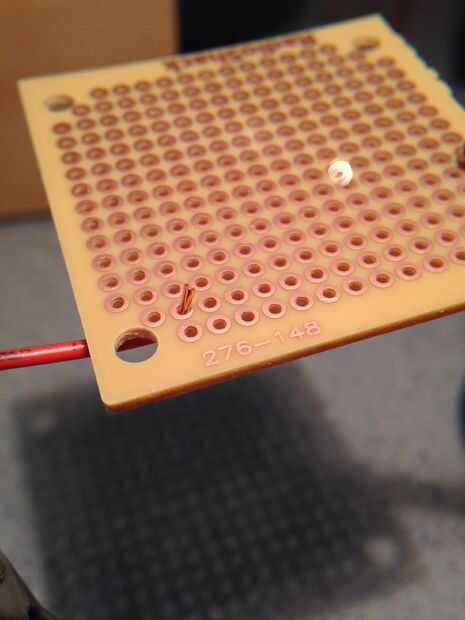

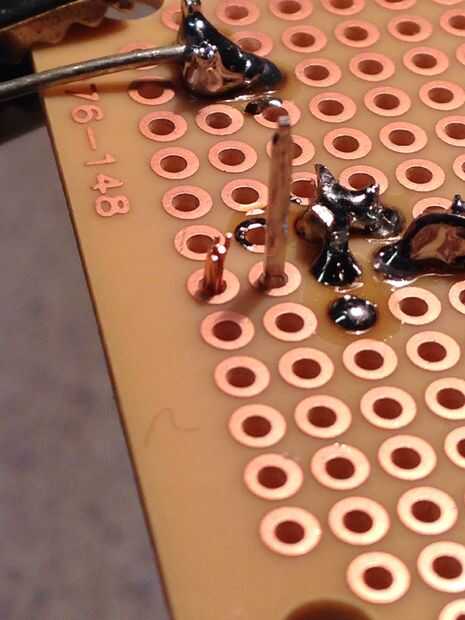

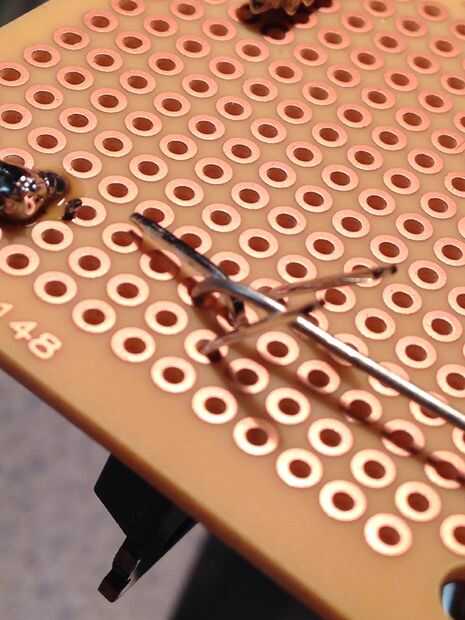

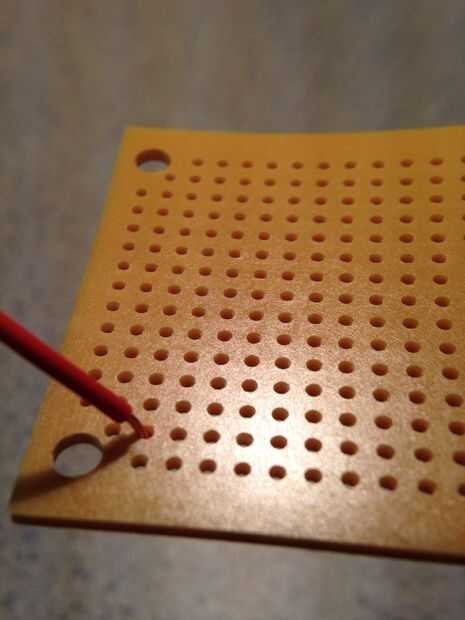

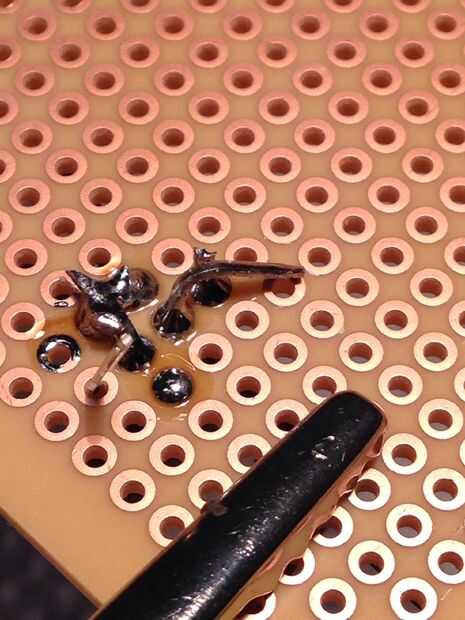

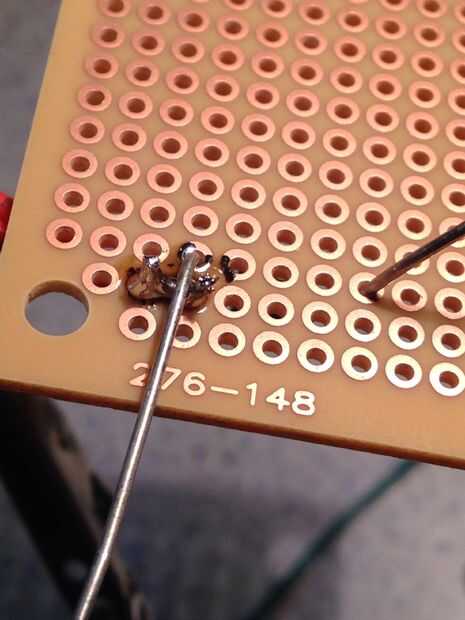

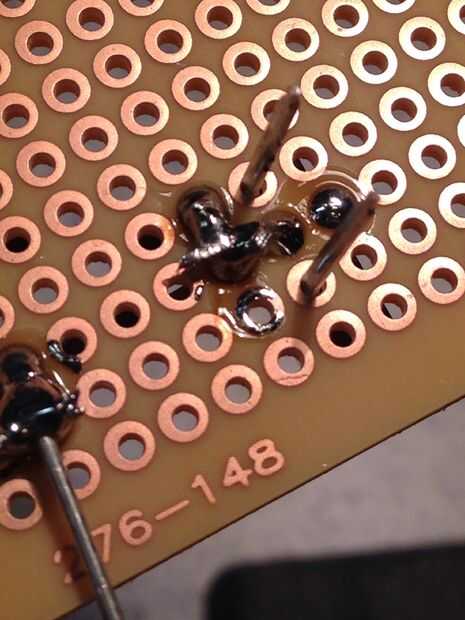

Cableado esto es relativamente sencillo, pero para quien está empezando a recorrer cada paso. Primero tira el alambre que proporcionará la energía al circuito. La colocación es algo que es importante si tu cableado varias cosas a la placa de circuito. Aquí hay un amplio espacio para lo que planeo en cableado. Inserte el cable en el tablero y la soldadura. Después de inserto el cable que va a ser para poder a mi dispositivo que puente I también la conexión entre estos dos en el circuito. Luego doblar los dos extremos del diodo schottky abajo e insertarlo en el tablero con el extremo con el mosfet y luego puente la conexión entre ella y los otros cables de energía. Luego instalo el transistor en el tablero de modo que la pierna media (desagüe) quede alineada con el extremo sin soldadura del diodo schottky. El diodo es soldado en su lugar y es cortado el exceso y la pierna media y el diodo de schottky están conectados. Otro cable es soldada en su lugar al lado de esta y conectado a la conexión anterior, se trata de lo que normalmente es el lado de tierra de lo que es el dispositivo. Un alambre es soldado al lado de la pierna de la fuente del transistor y conectado a él, se trata de su conexión a tierra. Por último un cable soldado al lado de la pata gate de lo MOSFET y conectado a la misma, este cable es el cable que irá al pin en su micro-controlador que se comunicará con el transistor.
