Cadáver exquisito 3D (1 / 4 paso)

Paso 1: Settin el juego en Meshmixer

Jugamos cadáver exquisito 3D por:

1. Encontrar un modelo genérico de CAD 3D de un cuerpo humano
2. Cortar el cuerpo por la mitad en Meshmixer para crear una parte superior e inferior
3. Esculpir las porciones superior e inferior en Meshmixer crear secciones superior e inferior exquisitas, raras
4. Exportar las mallas de impresión 3D con el Objet Connex 500 y Meshmixer

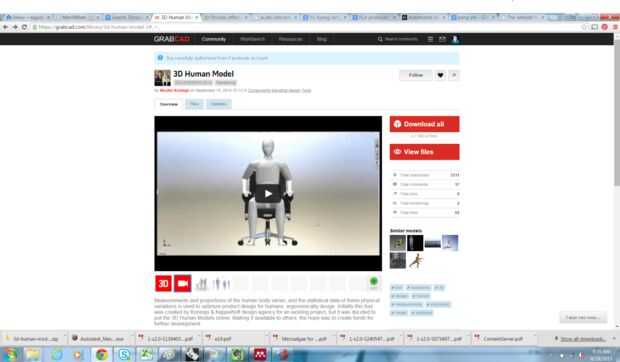

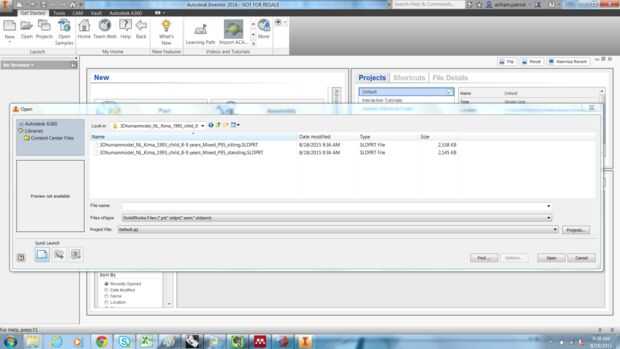

Se utilizó un archivo de CAD creado por Wouter Konings de cuerpo humano. Descargamos el archivo de Solidworks (. SLDPRT) de GrabCAD. Las importaciones MeshMixer malla archivos (STL, OBJ). Para convertir el fichero de pieza de Solidworks en una malla, importamos el. SLDPRT archivo en Autodesk Inventor y luego exportado un. Archivo STL.

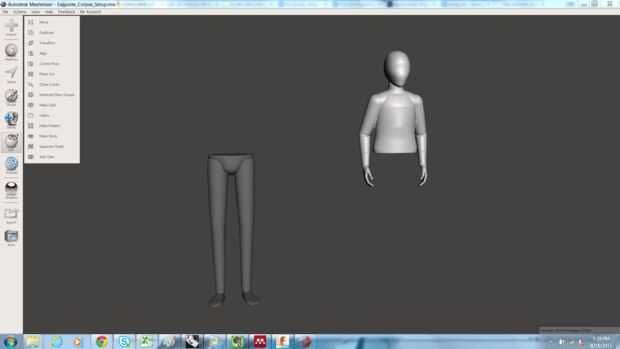

Nosotros entonces se rebanan el CAD en dos partes en Meshmixer siguiendo estos pasos:

1. Haz un duplicado del CAD.
2. Corte el modelo original en el plano deseado, manteniendo la parte superior del modelo.
3. Corte el modelo duplicado en el plano deseado, manteniendo la parte inferior del modelo.
4. Para la parte inferior - que ahora se compone de las piernas y la izquierda y la mano derecha - separar cáscaras para crear objetos separados 3.
5. Combinar los objetos de la mano con la parte superior. (Selecciona varios objetos y seleccione "Combinar" las opciones del desplegable)
6. Mueva la parte superior de la parte inferior. (Edición -> transformar)
7. Hacer cada porción un modelo sólido ("Editar -> hacer sólido")
8. Guarde el archivo de mezcla y enviar a todos aquellos que quieran diseñar las piezas del cadáver exquisitas!
