Cadena de fuente (12 / 20 paso)

Paso 12: Construcción y montaje del rodamiento de giro

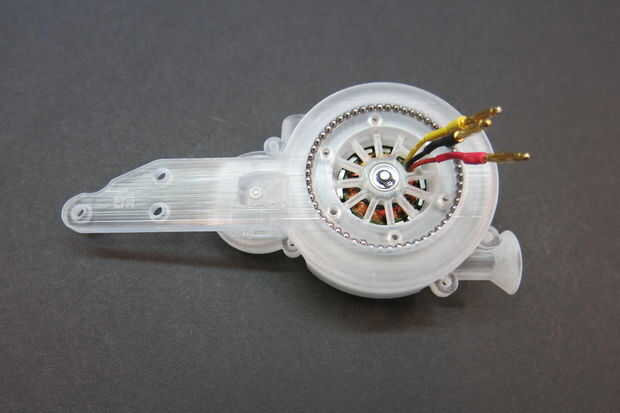

Esta parte del diseño demostró para ser el más difícil de diseñar. Quería mantener la sección estrecha. Añadir soporte adicional para el montaje del motor significó que girando a la velocidad del motor y de alimentación en el conjunto de servo. Después de un poco de experimentación que terminé con este diseño para el rodamiento de giro. Aquí está la prueba de concepto, 3d impreso teniendo.

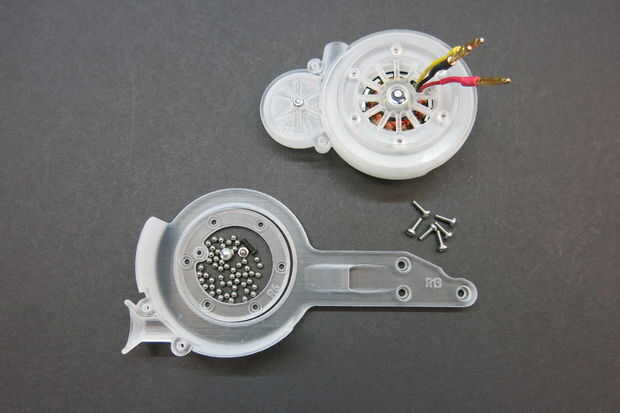

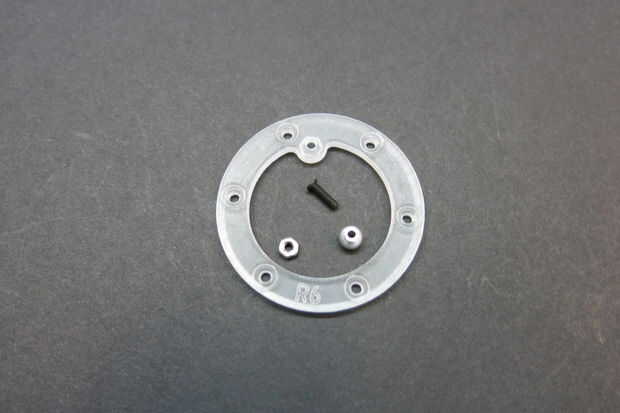

Se reúnen las partes para este paso.

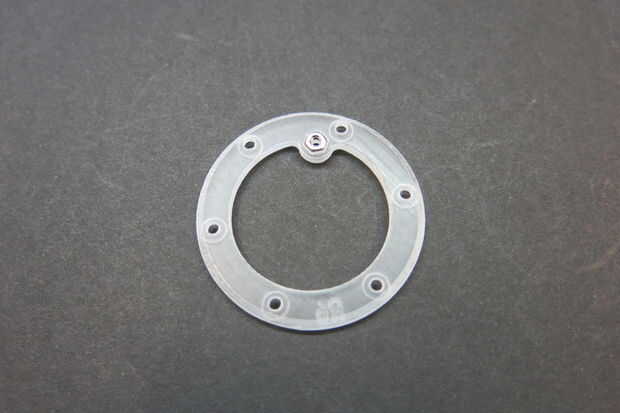

Introduzca la tuerca en el bolsillo de la tuerca.

Deslice el tornillo a través de la bola de acoplamiento servo.

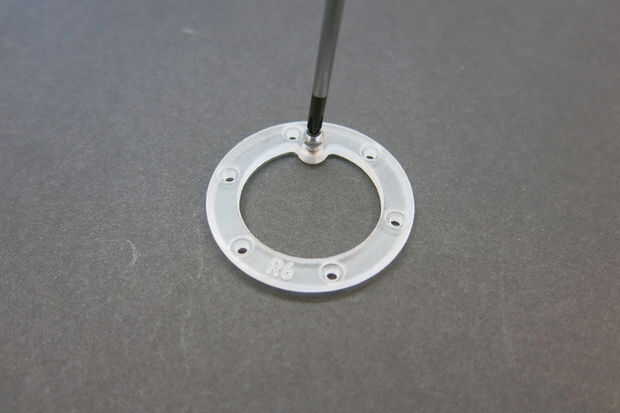

Fije la bola de acoplamiento servo para el retén del cojinete.

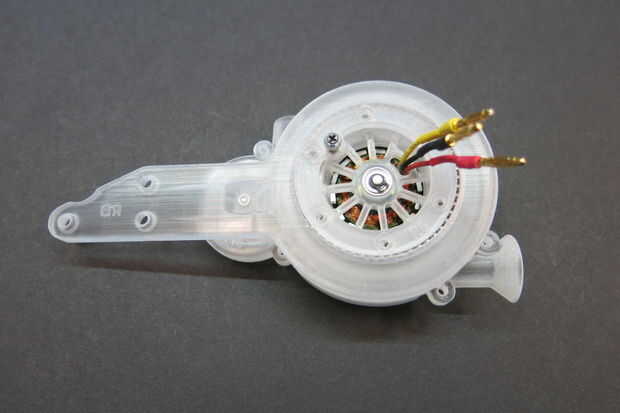

Coloque el marco de la serie sobre el conjunto del motor.

Los cojinetes del rodillo. Este es el camino que más divertido que te puedas imaginar.

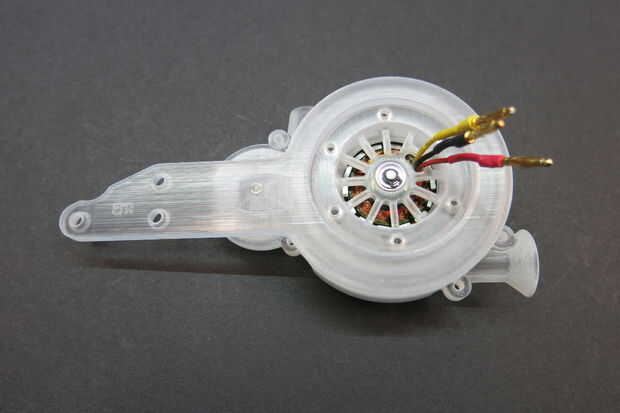

Coloque el anillo sobre el cojinete.

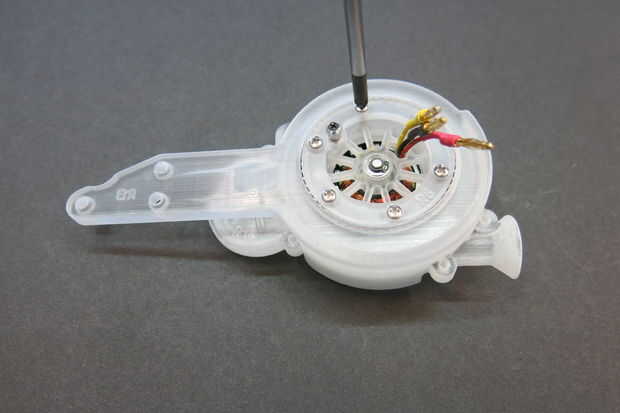

Fije el anillo con los tornillos.
