Paso 4: Construir la Electonics

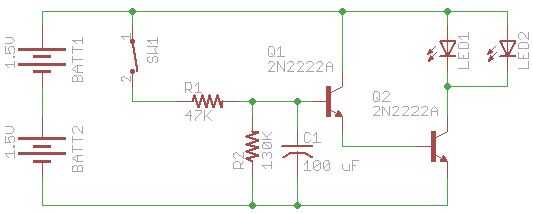

Se adjunta el esquema de lo que se me ocurrió. El efecto de transición se logra con un simple circuito R-C. Cuando el interruptor está cerrado, los flujos actuales a través del resistor de 47K para cargar el condensador. Como las cargas del condensador, la tensión creciente hace que los transistores de la rampa, que tira más actual a través de los LEDs hasta alcanzar brillo completo. Cuando el interruptor está abierto, el resistor de 130K sangra el condensador hacia abajo, poco a poco apagando la corriente a través de los transistores y los LEDs parecen desvanecerse.
Este circuito tuvo un poco de ajuste para conseguir el efecto que yo quería, tan plan jugando con los valores de resistencia y tapa hasta obtener el efecto que desea. Para obtener suficiente energía a través de un transistor que realmente encienden los LEDs, yo encadenado dos 2N2222As para que el primero puede eventualmente saturar la base de la segunda y realmente manejar los LEDs a brillo completo. Los resultados dependerá de los LEDs que uso. Usé los ámbar. Recuerde que los LEDs verdes y azules requieren un voltaje más alto para obtener brillo completo, por lo que tendrá que hacer ajustes si se utiliza un color diferente.

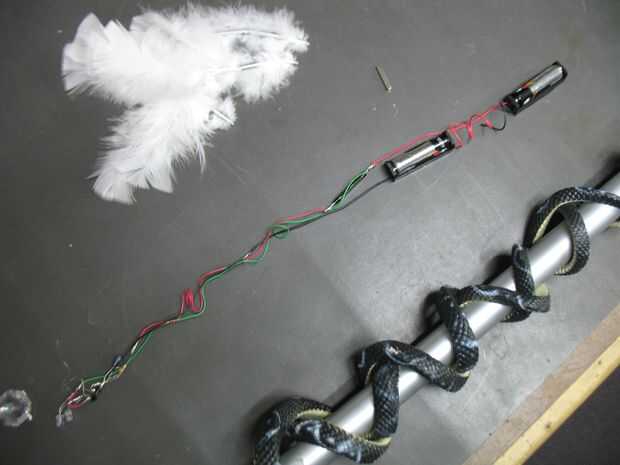

En cuanto a la forma física, la idea aquí es que el circuito que va a construir debe deslizarse fácilmente, pero bien, en el tubo de la parte superior. Los titulares de la batería deben tener suficiente fricción para mantener el conjunto en su lugar. También puede enrollar algunos del alambre para que quede ajustado en el interior de la tubería. Los titulares de la batería deben estar en la parte inferior, luego el interruptor de láminas magnético, luego en la parte superior las resistencias, la tapa y transistores. Los LEDs deben ser apuntando hacia arriba desde la parte superior.
Aquí está el secreto detrás de todo esto: cuando se mantiene el personal, tienes la magnet(s) pegadas a uno de sus dedos. Que el dedo se descanse contra el PVC sobre el interruptor magnético, activarlo. Es por ello que usted será el único que puede activar el personal. Cuando construyes la electrónica, que el cable lo suficientemente largo como para que posiciones el interruptor magnético justo donde usted tendrá. Cuando mío, lo hice para que el interruptor fue aproximadamente 1/3 el camino hacia abajo desde la parte superior del personal.

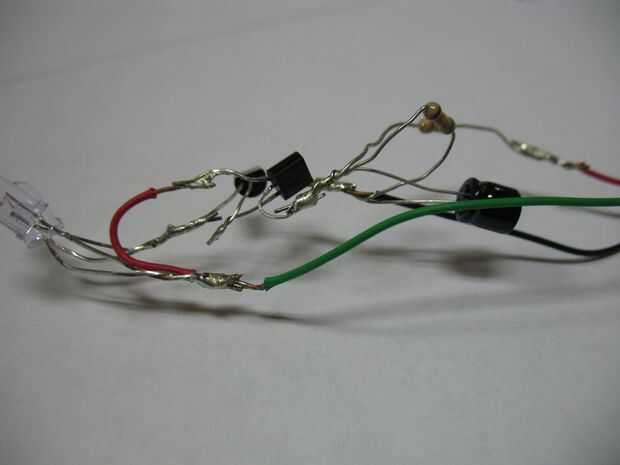

La imagen muestra sobre lo debe parecerse. Asegúrate de que probarlo antes de pasar al siguiente paso!
