Café despertador (2 / 3 paso)

Paso 2: circuito

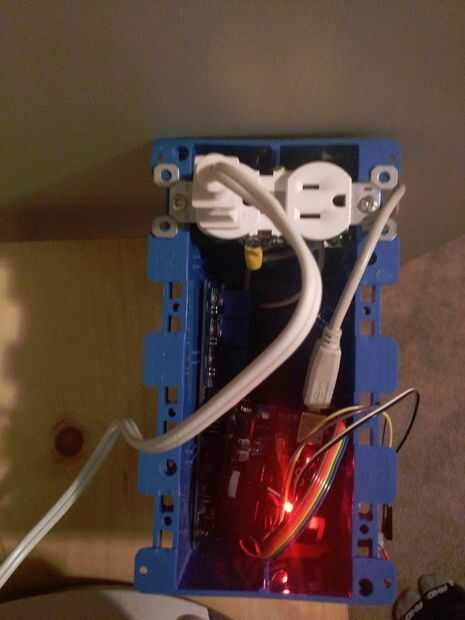

Este es un circuito bastante fácil ya que todo es más o menos plug-and-play. El Arduino se aceptan comandos entrantes a través del módulo de bluetooth y activar/desactivar los relés respectivamente.

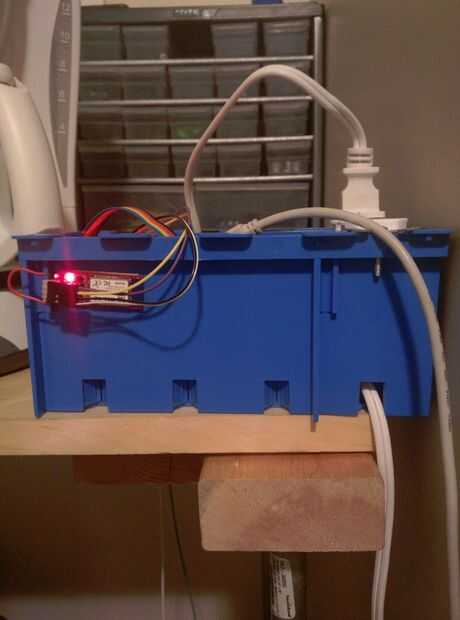

El módulo bluetooth se conectarán a los pines 0 y 1 en el Arduino.

(Bluetooth) RX -> Tx (Arduino)
(Bluetooth) TX -> Rx (Arduino)
(Bluetooth) VCC -> 3.3v (Arduino)
(Bluetooth) GND -> Gnd (Arduino)
(Bluetooth) RTS -> Cts (Bluetooth)

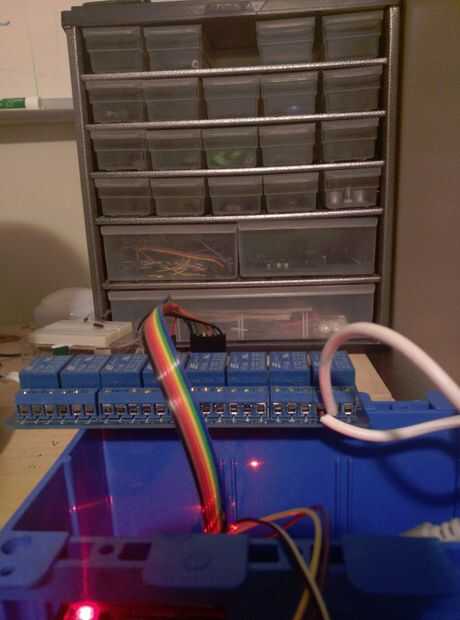

(Relé) VCC -> 5v (Arduino)
(Relé) GND -> Gnd (Arduino)
(Relé) D0-D7-> 2-9 (Arduino)

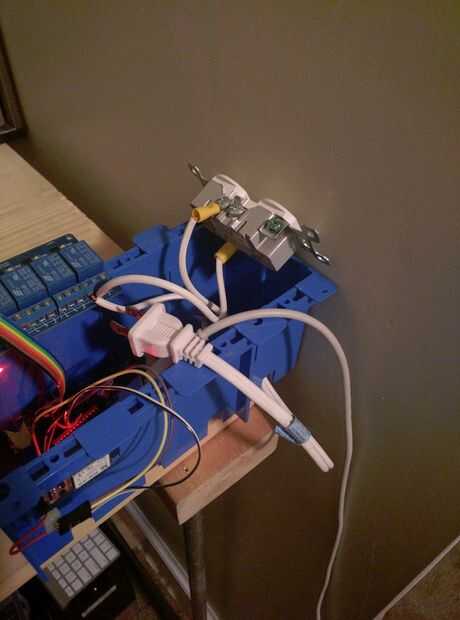

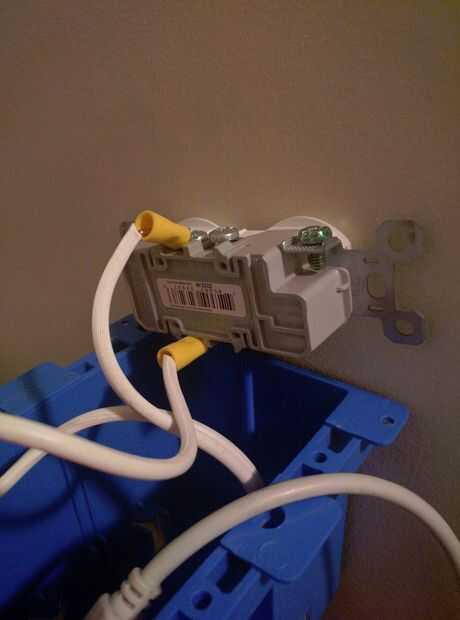

(Salida) Tornillo de oro -> media Terminal (relé)
(Cable) Alimentación -> Terminal derecho (relé)
(Cable) Tierra -> frío Terminal (salida)
