Paso 9: más sobre la Junta
Si usted no desea saber lo que está haciendo el circuito impreso puede omitir este paso. Esto es para aquellos que no desean invertir la Junta a través de los archivos de diseño del esquema y tabla de planchar.

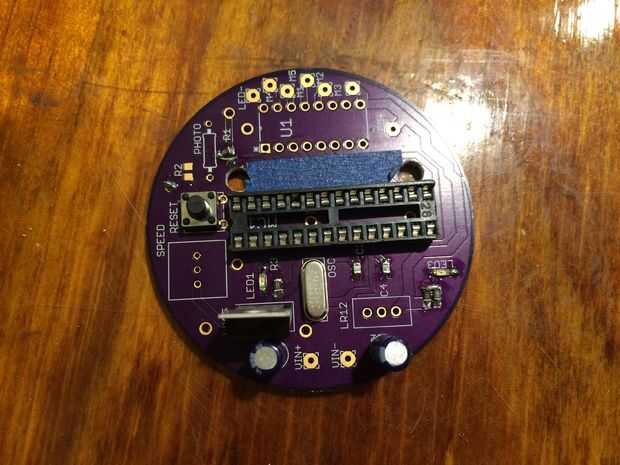

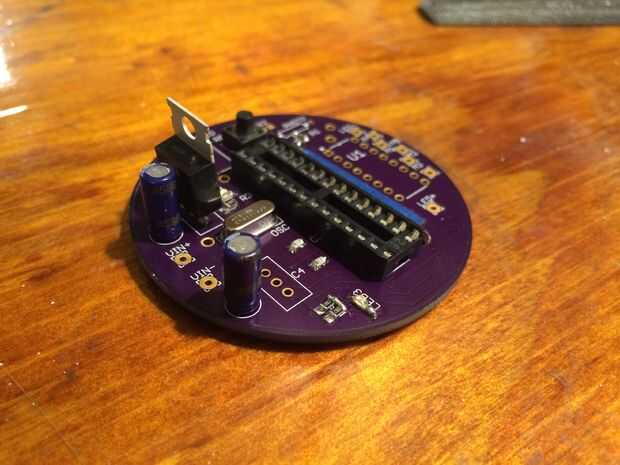

La entrada de la junta puede ser dondequiera de 15-30V debido a la potencia nominal del LM7805 y LM7812. Estos son los reguladores de voltaje que el voltaje de entrada y con la ayuda de un condensador de desemparejamiento producen un voltaje estable (5V para el 7805 y 12V para el 7812). Hay LEDs que le indicará si sus reguladores de voltaje están funcionando correctamente. Si un LED no está encendido, revise primero para ver si tu LED está correctamente colocado con el ánodo y el cátodo en las ubicaciones correctas y luego verifique si su regulador de voltaje está correctamente colocada.
El 7805 da 5V al ATMEGA 328 IC de la Arduino UNO. El 7812 da 12V para el conductor (ULN2003) y la tira de LED. Debido a la cantidad de corriente succionado por el motor, así como la tensión necesaria, no es ideal para ejecutar el motor directamente desde las salidas del IC. El ULN2003 permite el IC controlar una tensión más alta y aísla la corriente más alta del 'cerebro' de la Junta.
Para personalización el potenciómetro se conecta a una entrada en la IC. También la tira del LED está conectada a una salida por lo que puede ser atenuado, iluminado estroboscópicamente o dado vuelta encendido/apagado según sea necesario. El fotoresistor en el borde de la caja permite la Junta cuando la tapa se abre y actúa como otra entrada opcional. La sensibilidad de esta entrada puede ajustarse dentro del código. Porque planeé mi propuesta en la noche, puse el cuadro de siempre y utiliza el botón de encendido en la parte inferior de la caja para encender el circuito.
