Paso 10: Montaje/la placa del edificio

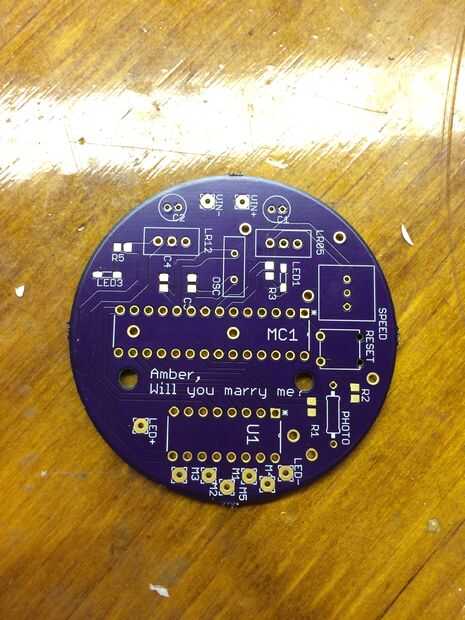

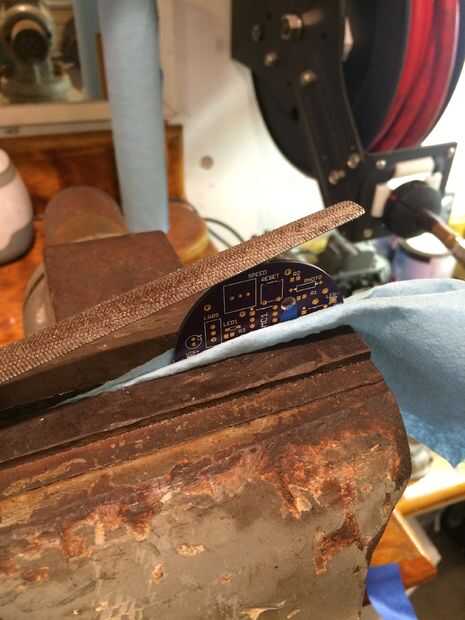

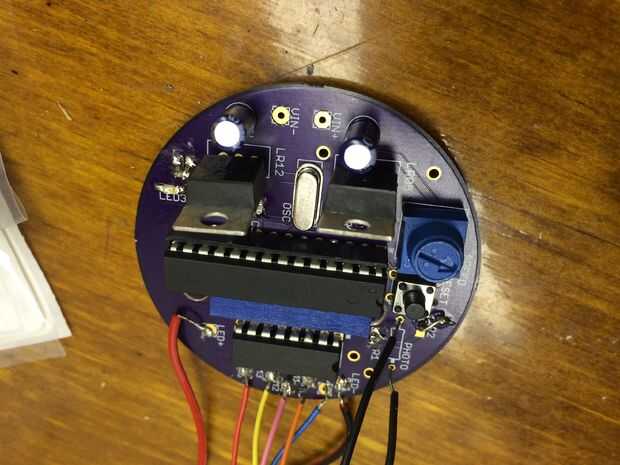

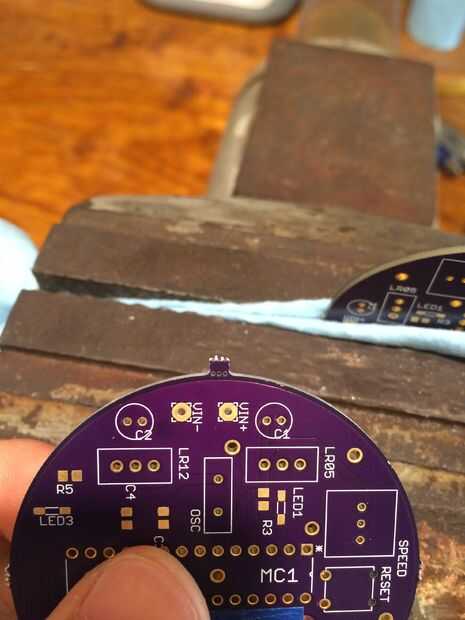

Después de la prueba para asegurarse de que todas las partes son capaces de encajar en sus respectivas huellas y errores no se hicieron en la fabricación de la Junta, las partes pueden ser colocadas en el tablero y soldadas abajo. La soldadura de los reguladores de voltaje y las resistencias de LEDs primero para asegurarse de que su tensión de alimentación es correcta. Cerciórese de cuando usted soldar los reguladores de tensión que estén colocados correctamente y no al revés. Lo mismo sucede con los LEDs. La línea roja en la parte inferior de los LEDs debe ir hacia el suelo. Una vez haya realizado su entrega a 5V y 12V a los lugares adecuados, es hora de soldar las tomas para la s "ic". Puesto que éstos son sockets todavía puede comprobar para asegurarse de que las tensiones son correctos antes de insertar el ic. Había pequeñas lengüetas en los lados de la placa de circuito que dejó un borde áspero. Con un archivo era fácil para estos suavizar bastante rápidamente.

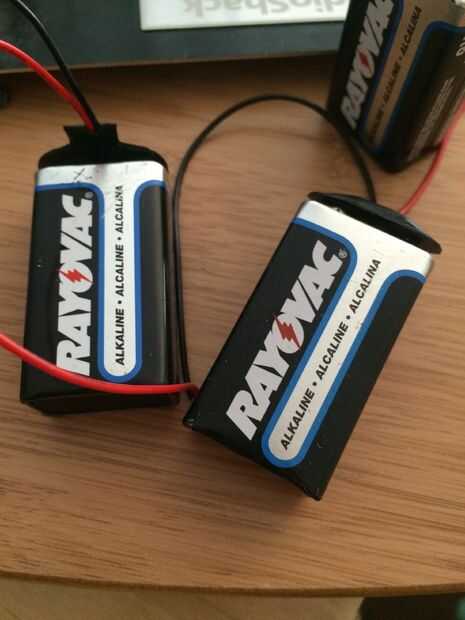

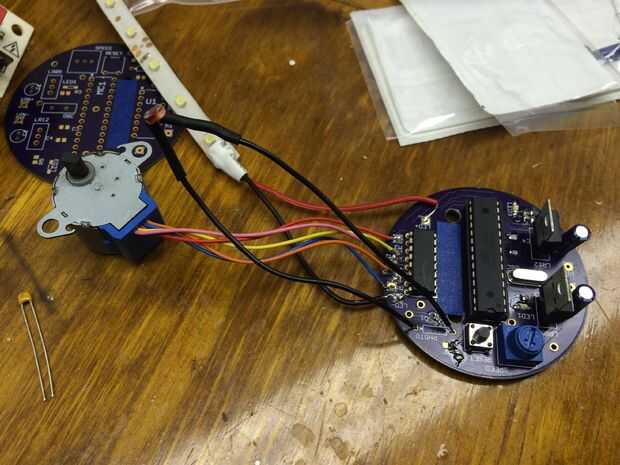

Los cables deben soldarse también a los pads de soldadura en la Junta de la fotorresistencia, LED, botón de encendido, cables de la batería y motor paso a paso. Asegúrese de que no suelde los cables a la resistencia real o LED, sin embargo, como estos deberá añadirse después de otros pasos se han completado. Usé un poco de encogimiento de calor fina para asegurar que no haya cables expuestos fueron capaces de tocar. Rescatado algunos clips de viejas placas y arneses, que tuve que poner todo para que sea posible quitar la Junta o cualquier componente por cable. Esto no es necesario, pero facilitó el proceso de montaje así como de la prueba.
