Paso 7: Prueba tu diseño

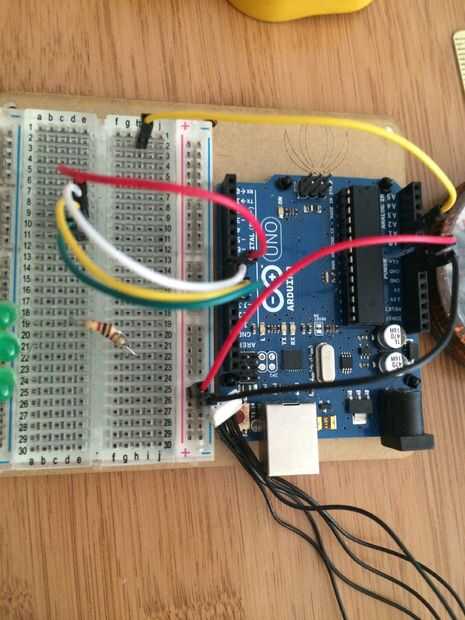

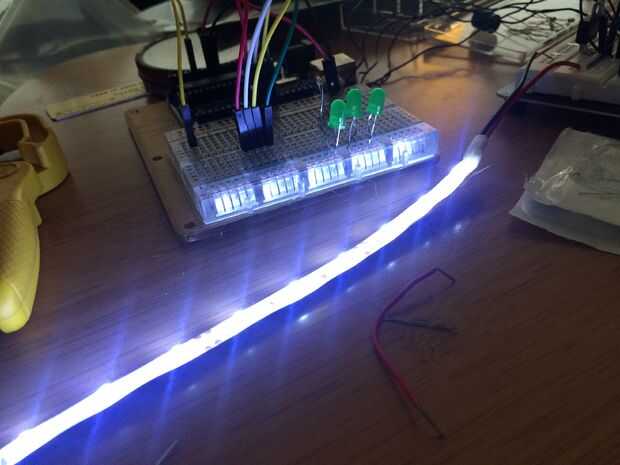

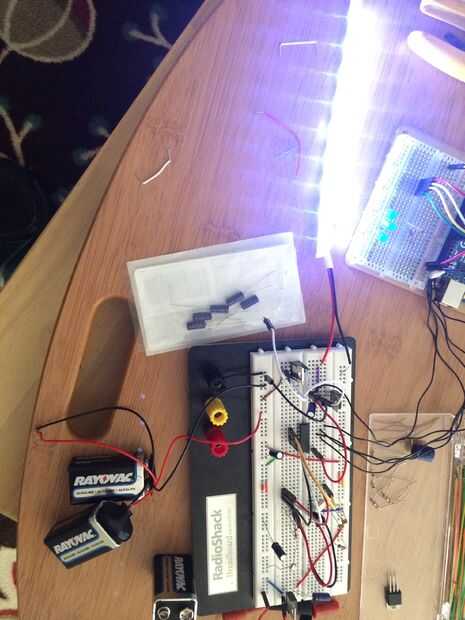

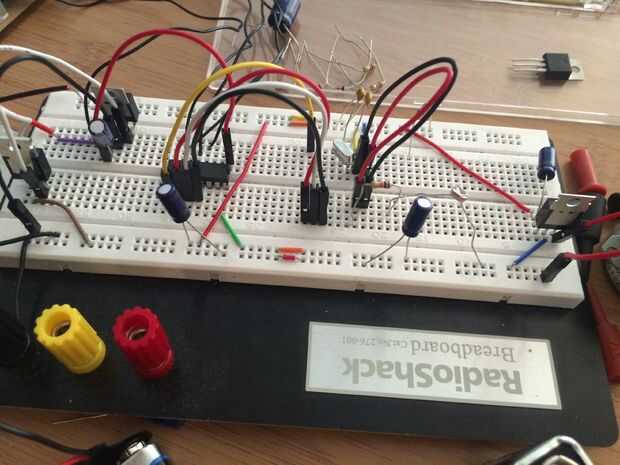

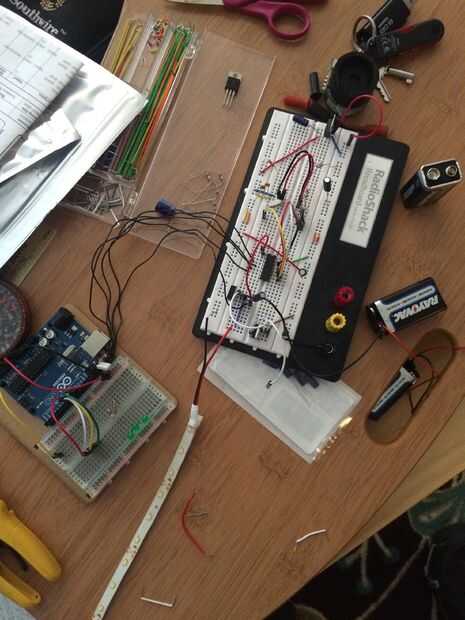

Primero construí el circuito en protoboard con los cables de puente a una placa Arduino Uno. Después de todo estaba trabajando construido un circuito independiente y probado para asegurarse de que todo estaba funcionando correctamente.
Mi circuito fue diseñado para funcionar a 12V paso a paso motor (rescatado de un escáner) y un 12V tira de led (lista de piezas), para recibir una señal de una fotorresistencia para activar el motor y la tira de led cuando se abre la tapa de la caja, y un potenciómetro (resistor variable) fue agregado para permitir el control de velocidad del motor paso a paso. Si usted desea construir el cuadro mismo exacto que construyo puede utilizar la lista de piezas y águila junta archivos incluyen y saltan el paso de diseño. Ordené mi placa de circuito que diseñé desde Oshpark (www.oshpark.com) para $26,85 (incluyendo envío e impuestos) y vino con tres tableros. Si usas mis archivos, simplemente ingrese su información y cargar el archivo de directorio incluido en este Instructable.
Una vez que las juntas y las partes han ordenado su tiempo para pasar la parte de construcción del proyecto.
