Paso 2: esquema 1
Mostrará usted cómo construir las dos cajas que personalmente he hecho usando la biblioteca de síntesis del tono y el Arduino UNO / SeeedStudio SD Shield - TMRpcm WAV archivo versiones del reproductor. Para dos de estos tutoriales que usando el teclado de Velleman 4 x 4. Este es un teclado muy de estudio que viene con un diagrama de los pines en la parte posterior del paquete para enganchándola fácilmente hasta el Ardiuno.

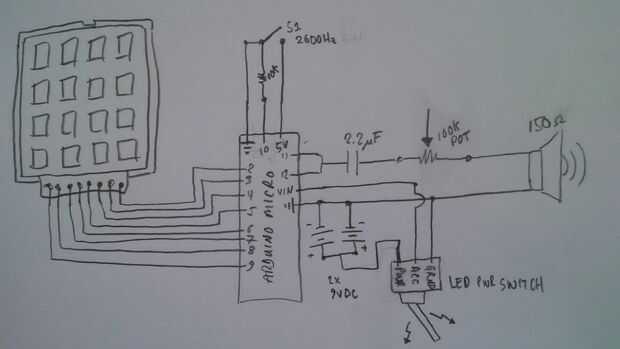

En la imagen de arriba es el esquema más simple de esta serie. Utiliza sólo un teclado de 4 x 4, un solo botón de señalización de control, una perilla de volumen (potenciómetro) y un botón de encendido de luz de LED con estilo. El botón de pulsación momentánea requiere el pin 10 también tiene una resistencia de ohmio 10 k a tierra. Al otro lado del interruptor va directamente al pin 5V como podemos ver el esquema simple de la forma. El desarrollo de este diseño de hardware es simple, pero depuración puede tomar horas. Es mejor usar un simple tablero de pan para quien no esté familiarizado con diagramas esquemáticos o electrónica.
