Paso 4: Esquema 2

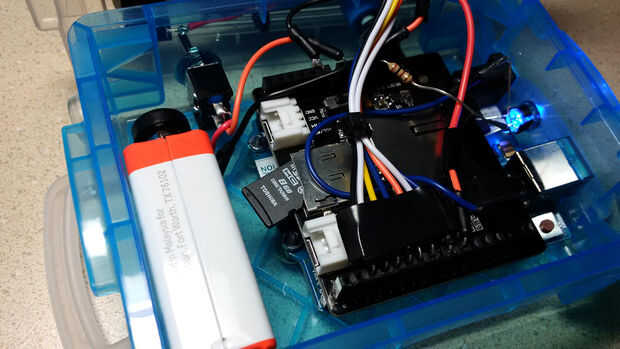

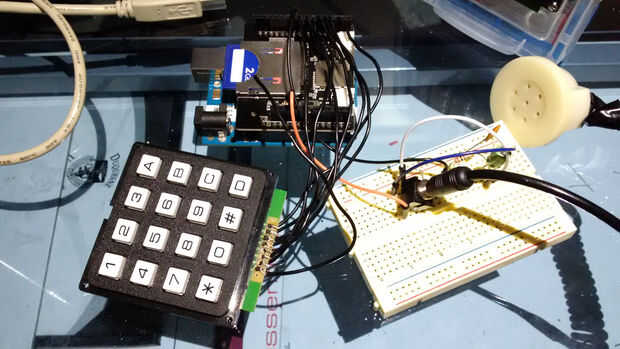

Este esquema implica el uso del tarjeta SD de SeeedStudio escudo para Arduino UNO. Estoy usando el descontinuado v3 escudo de SeeedStudio. El interruptor de palanca incorporado debe cambiar hacia adelante y hacia atrás entre la ranura micro-SD y la ranura SD estándar.

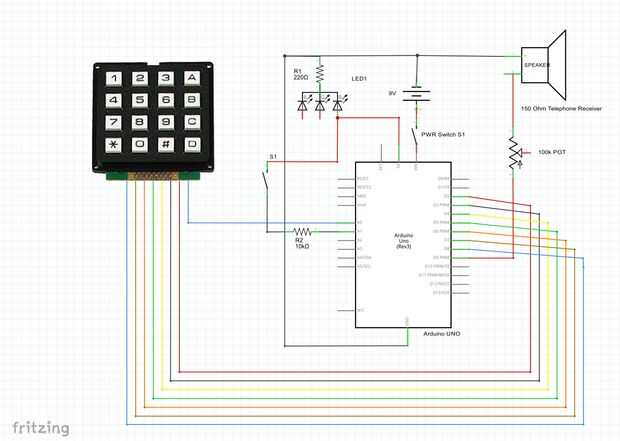

El esquema muestra un multicolor LED se usa, simplemente porque no tienen un LED azul extra solo poniendo alrededor. Todo lo demás es aparentemente igual que la versión anterior (esquema 1).
Este dispositivo es realmente mucho más simple que el primero que el código va - pero mucho más avanzada así. La razón de ser es que es muy fácil quedarse sin memoria con el Arduino UNO y parece haber un montón de errores. Así que el único concepto que va cubriendo es cómo reproducir los archivos WAV y algunas advertencias de almacenar archivos WAV reproducibles en tu tarjeta Micro SD.
PIN 9 es utilizado por la biblioteca TMRpcm para reproducir tonos, así que esto interrumpe nuestro diseño de perno de teclado secuencial 2-9. También se utilizan pernos de 10-13 por el escudo de tarjetas SD que sale con no pins extras para terminar nuestro botón y teclado pasado pernos en el lado derecho del tablero. No se preocupe, podemos utilizar los pines de entrada analógica en el lado izquierdo (como se puede ver en nuestro esquema 2 en la imagen de arriba).
