Paso 6: Esquema 3 (mecanismo rotativo)

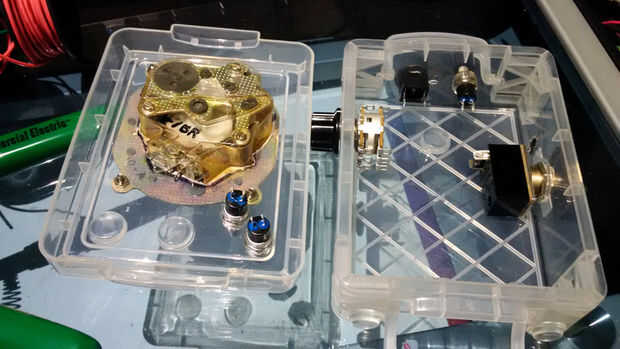

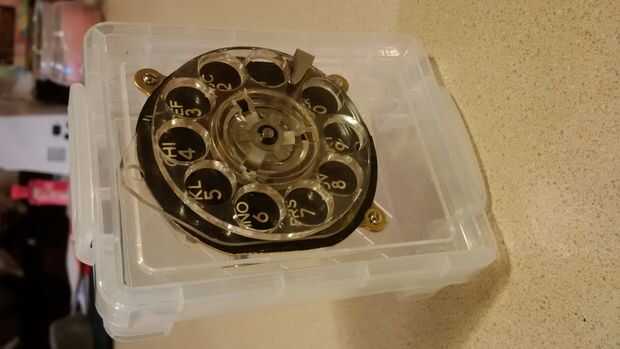

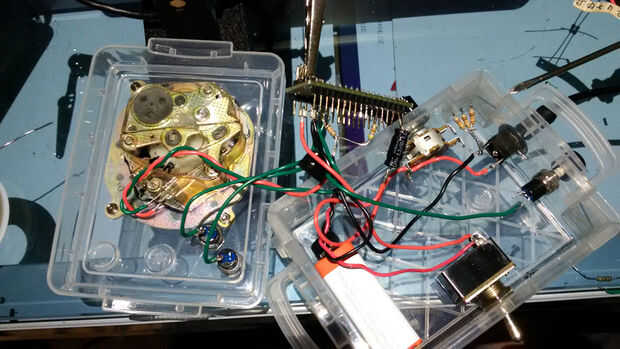

Nuestra última caja azul utiliza un antiguo mecanismo rotatorio en la cara, al igual que caja azul original de Ralph Barclay. El esquema para este es más fácil en algunos aspectos, pero más avanzado en otros. Puesto que el mecanismo rotatorio utiliza sólo 2 pines, es más fácil. Tengo la idea para este cuadro de mi amigo Mathew Hesse y el mecanismo del teléfono fue donado a mí de mi mamá.

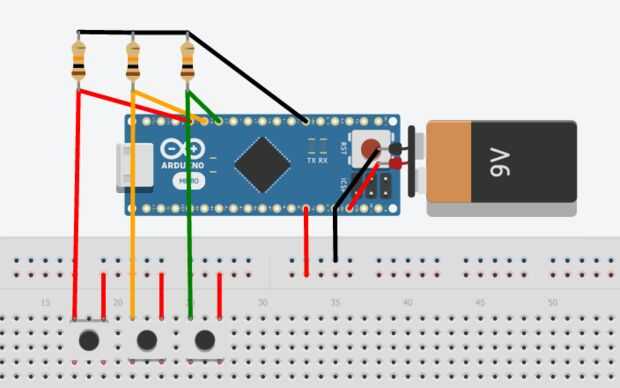

Pero, no hay KPo ST en un mecanismo giratorio, así que tenemos que especificarlos botones externos! Esto ahora sólo trabajamos con las implementaciones de botón externo. Por esta razón he creado un esquema separado para mostrar cómo usar tres pulsadores momentáneos en la imagen de color arriba. Cuando se utilizan dos pines botones reales el esquema ser aún más sencillo.

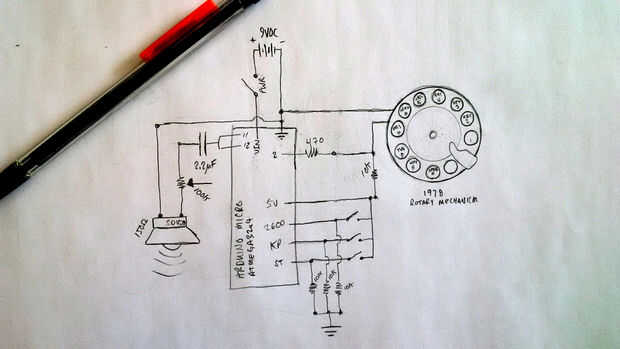

El esquema blanco y negro es todo el proyecto, que es increíblemente simple. Esta es la primera aplicación en la que yo use la resistencia de 470 Ohm y el diseño para el dispositivo rotatorio está tomado de otro proyecto de instructables.com de guidomax aquí.
El resto del diseño no debe ser nada nuevo si ha seguido junto con el proyecto todo esto ahora.
