ACTUALIZACIÓN DE FIRMWARE! -10/2/2015 - ver último paso para obtener más información

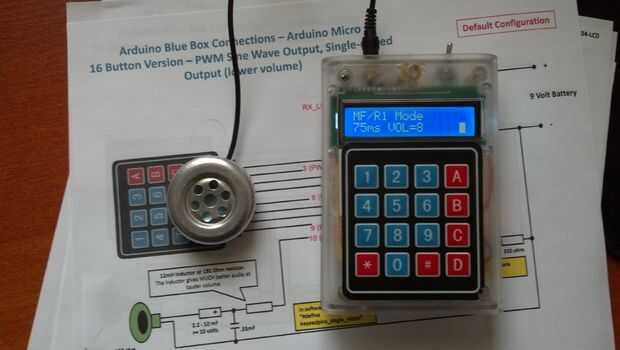

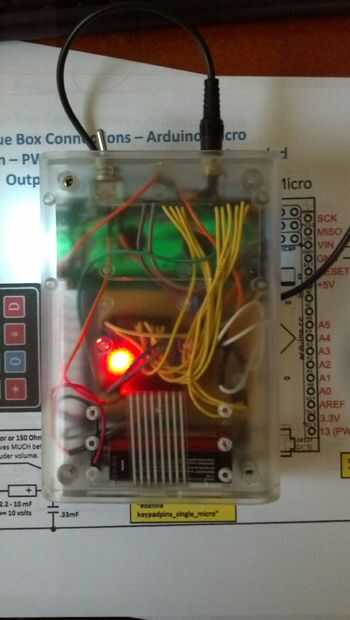

Presentado aquí está basado en un Arduino "Caja azul". Produce el "tradicional" azul caja 2600 Hz tono y tonos MF (multifrecuencia), pero hace mucho más! También produce 12 sistemas de señalización de tono utilizados por phreaks del teléfono para hackear otro sistema más exótico en los Estados Unidos y en el extranjero, incluyendo sistemas pre-celular teléfono móvil temprano de los años 50, 60 y 70,
La caja tiene 12 tono permanente secuencia almacenamiento memorias que pueden almacenar y reproducir hasta 32 tonos. Cada memoria guarda así el modo de tono. Todos los parámetros operativos, tales como duración del tono, volumen, estado de contraluz, estado de pitido de aviso y modo de tono se guardan automáticamente en la memoria EEPROM no volátil y se restauran cuando el cuadro se enciende. Errores EEPROM son automáticamente detectados y corregidos cuando se enciende el cuadro.

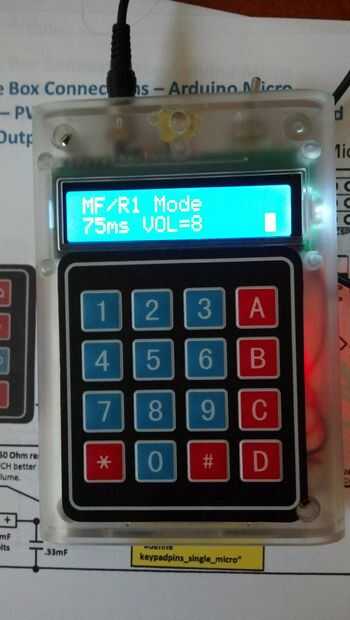

Una pantalla LCD opcional proporciona información completa del estado de funcionamiento de la caja y mejora la apariencia y facilidad de uso de la unidad.
Esta caja cuenta con generación de tono de la onda de seno utilizando técnicas de búsqueda de tabla de onda PWM. Suena mucho mejor que la generación de los tonos usando las técnicas de salida de onda cuadrada de dos pines utilizadas por la biblioteca estándar de "Tono" de Arduino.
Diseñé esta nueva caja azul, estaba fuera de las placas de PCB para mi más viejo PIC_based caja azul diseño y estaba buscando una manera para que otros puedan construir fácilmente un cuadro azul para usar con mi sistema de ProjectMF, con piezas baratas y fácilmente disponibles. Este diseño es fácilmente el más completo y técnicamente sofisticado caja azul diseño disponible. Soy un ingeniero de telecomunicaciones y software y tomó grandes dolores para asegurarse todos lo modos son representados con precisión el tono. El código ha sido minuciosamente depurado y probado.

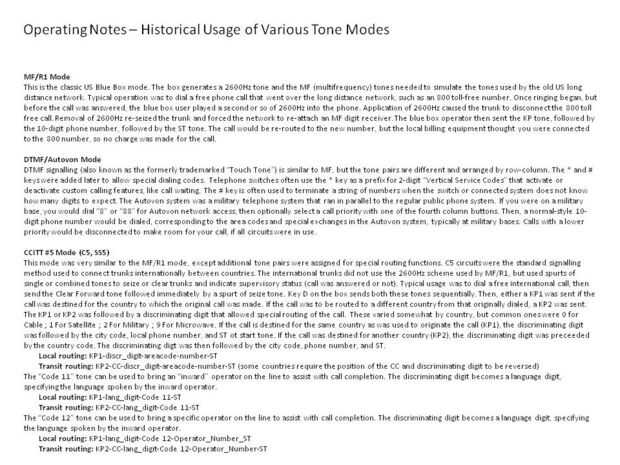

Se admiten los siguientes modos. Nota que todos estos modos son obsoleto (bueno, no DTMF!) y ya no funcionan en sistemas de teléfono público "real", excepto en privado (como ProjectMF) configurado para fines históricos. Se incluyen para preservar los sonidos de estos sistemas de señalización de tono viejo:
MF (R1) - lo 2600 Hz/Multi-frequencysystem que funcionó la red de larga distancia de Ma Bell en su día
DTMF (Haber, Autovon) - utilizado en casi cada teléfono de la línea de tierra. Claves de A-B-C-D que se utiliza para establecer la prioridad de llamada en el antiguo sistema de teléfono militares Autovon.
CCITT #5 (C5, SS5) - MF mismo tonos como R1 (con unos pares de tono adicional para la encaminamiento especial), pero utiliza una secuencia de tonos diferentes para tronco internacional claro/agarrar.

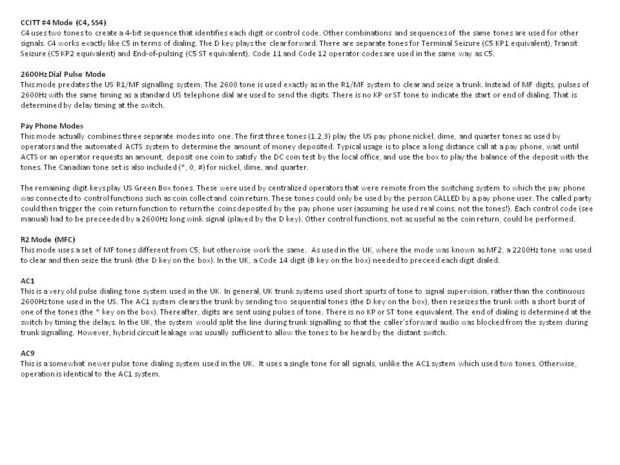

CCITT #4 (C4, SS4) - inusual tono de 4 pedacitos/dígitos de codificación. Utilizado en el Reino Unido y otros países europeos.
Pulso de dial 2600 - mismo método utilizado por Joybubbles (Joe Engressia), capitán Crunch (John Draper) y proyecto de ley de Nueva York (Bill Acker) silbar llamadas gratuitas.
Modos de teléfono - simula Estados Unidos y Canadá teléfonos públicos del barrio de níquel de diez centavos moneda caída de tonos (caja roja). También simula Estados Unidos teléfono operador remoto control tonos (caja verde) y 2600Hz prefijo control de flash.
R2 (MFC) - único avance de múltiples frecuencias del tono pares, 2280Hz el tono claro/agarrar, como se utiliza en el Reino Unido. Substituyó los más viejos sistemas de pulso de dial AC1/AC9 Reino Unido.
AC1- Reino Unido viejo tono dial pulso tronco de señalización, según lo utilizado por teléfono muy temprano de UK "entusiastas".
AC9 - tronco de pulso de dial Reino Unido nueva señalización, según lo utilizado por teléfono temprano de UK "entusiastas".
MTS (Telefonía móvil) - pre-celular, pre-IMTS teléfono móvil servicio el tono de señalización y marcación

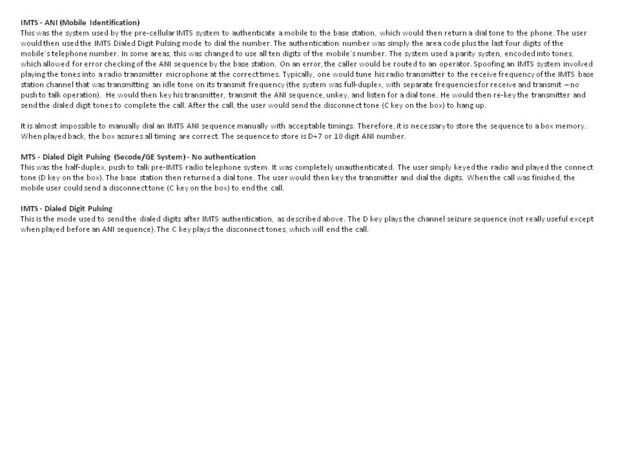

IMTS ANI Suplantación de autenticación móvil pre-celular nuevos (mejor teléfono móvil servicio ANI)-
Marcación por dígitos de IMTS - dígitos de servicio telefónico móvil mejorado (los celulares) para marcar,
