Paso 2: prototipo

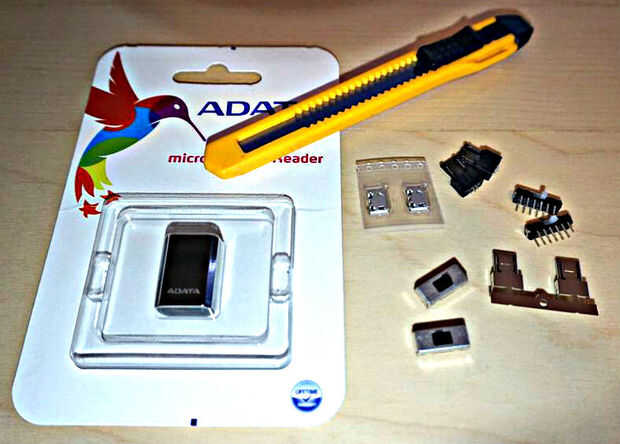

Esta es la lista de piezas, pedí dos de todo por si acaso:

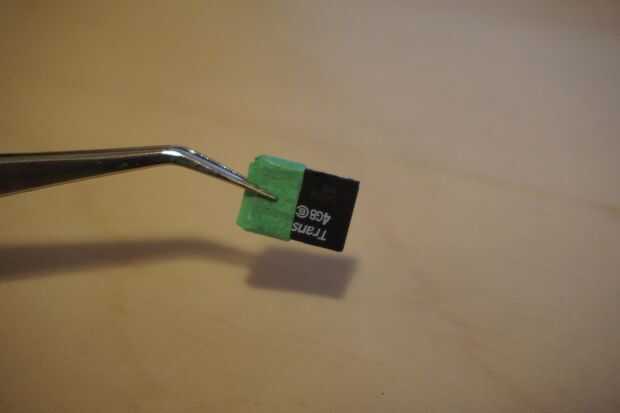

- ADATA microSD lector de tarjetas - marca genérica para usted puede encontrar mucho más barato, pero va a tomar por lo menos un mes de envío así que le di.
- 3PDT interruptor (tipo 1, tipo 2) tengo dos tipos para ver cuál es más fácil de incorporar en el caso. Y estas son realmente 4PDT porque no encuentro 3PDT en el tamaño que desee.

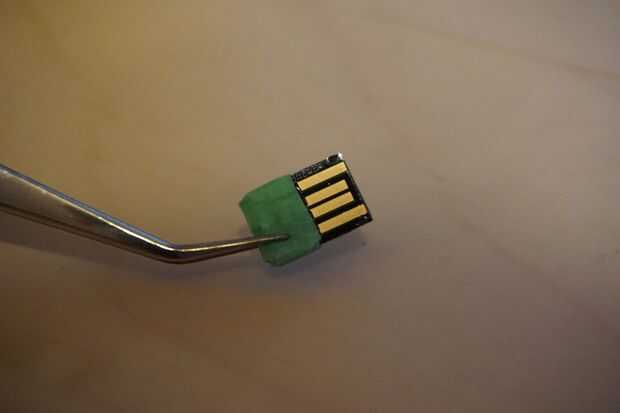

- conector USB micro (vivienda, parte movible)
- puerto micro USB
- tamaño completo del puerto USB (Opcional, muy útil para probar el cableado, pero no utilizado en el producto final)

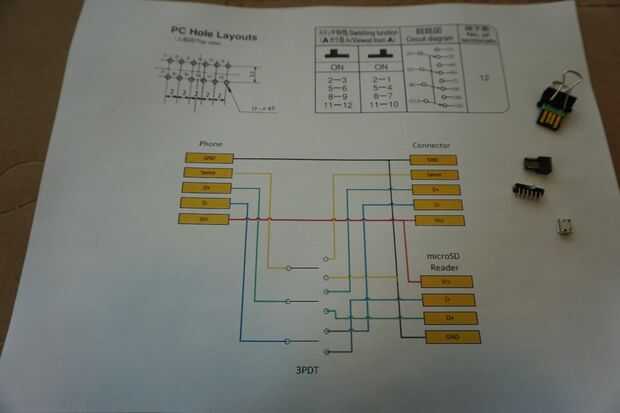

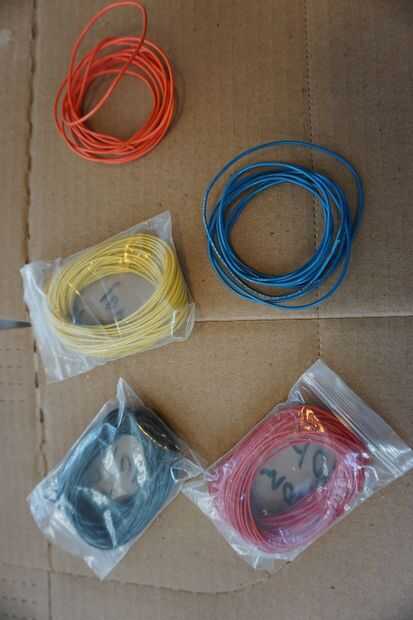

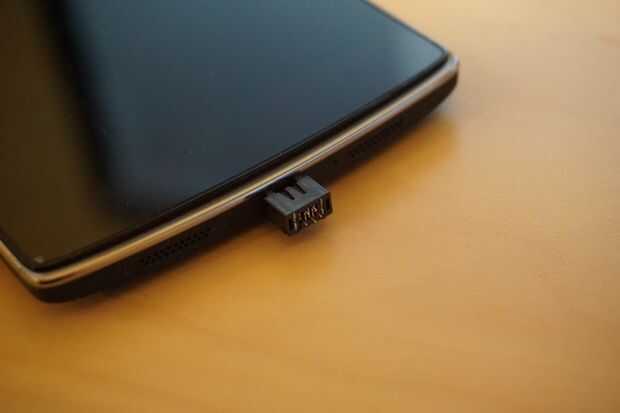

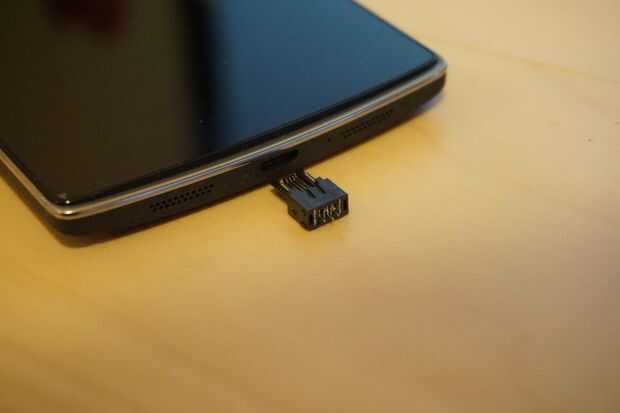

El micro conector USB parece que conecte mi teléfono sin problemas incluso sin la carcasa; no podría incluso la caja en el producto final si es el caso. Fount un montón de gancho los cables con un color diferente, que es genial porque puedo de color código mi cableado, hará mucho más fácil este paso. No puedo encontrar los cables verdes, así que voy a utilizar el naranja en su lugar; Aparte de eso el código del color coincida con el diseño en la sección anterior. Un Consejo para soldar - crear una hoja de trucos. Poner toda la información puede necesita en él e imprimirlo. Lo tengo justo al lado de mi zona de la soldadura en posición plana, me ahorra tiempo para comprobar mi pantalla durante la soldadura así como reducir las posibilidades de cometer error. Además coincide con el código de color con la hoja de trucos, me salvó un montón de dolores de cabeza. Adjunto mi hoja de trucos para ti.

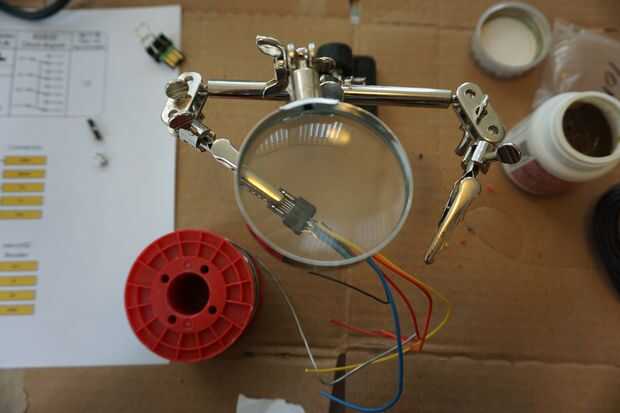

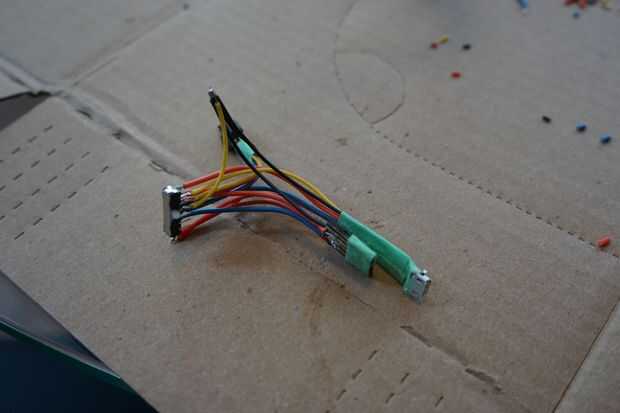

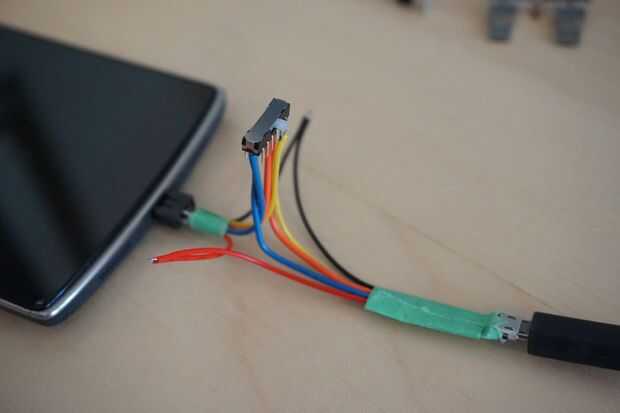

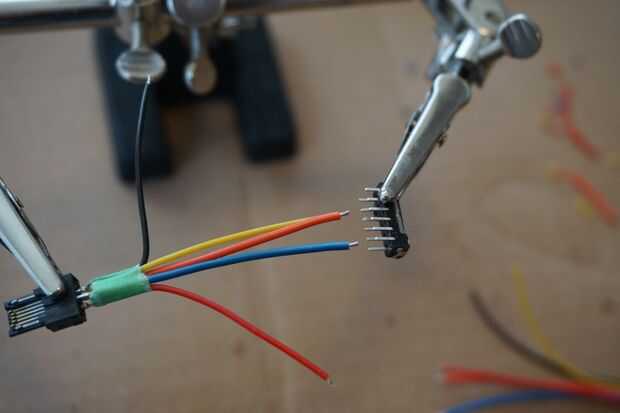

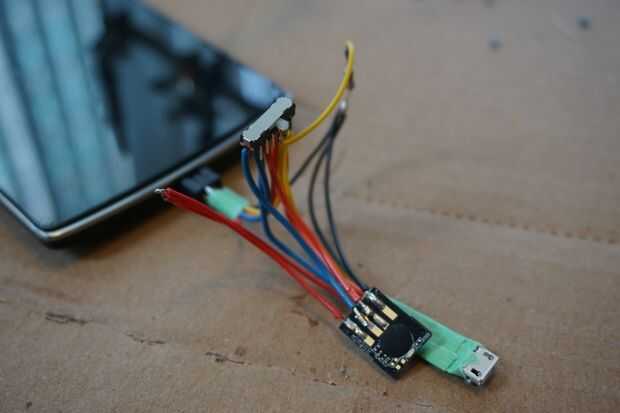

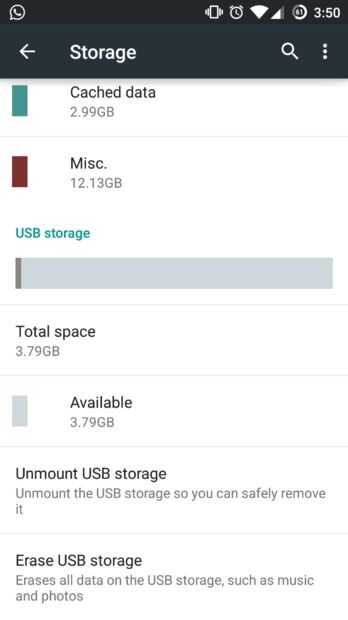

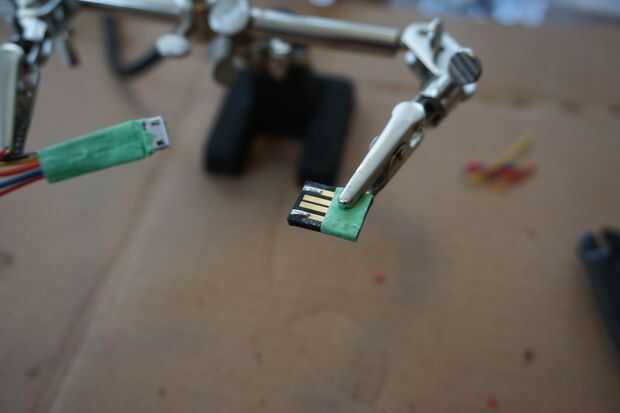

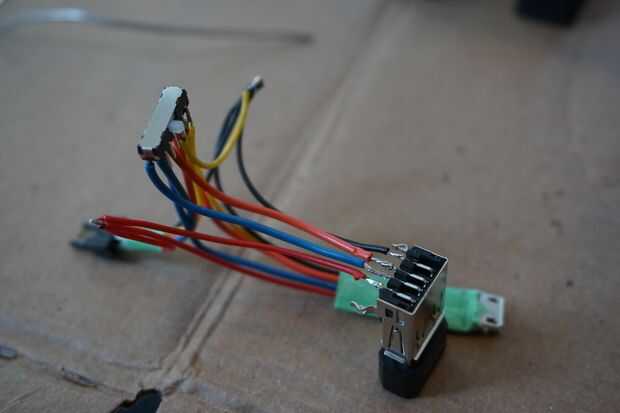

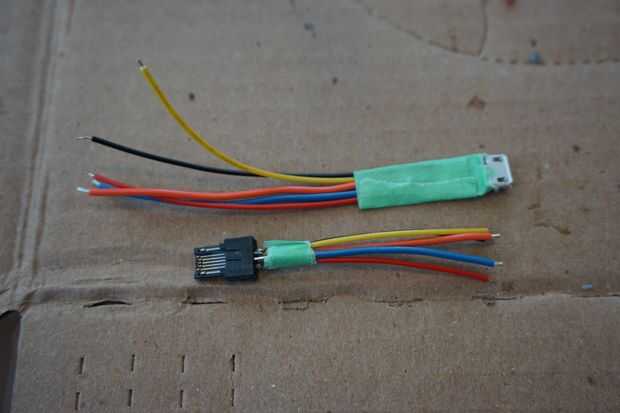

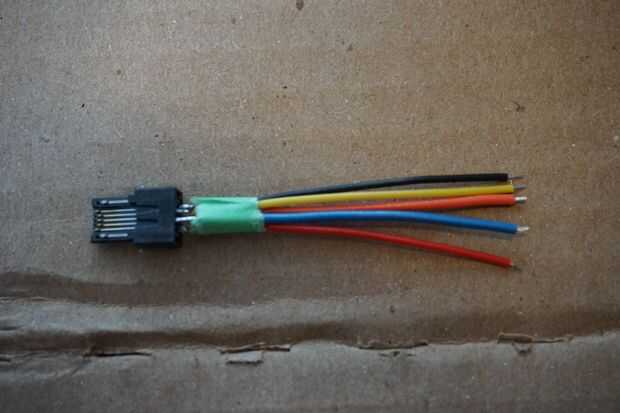

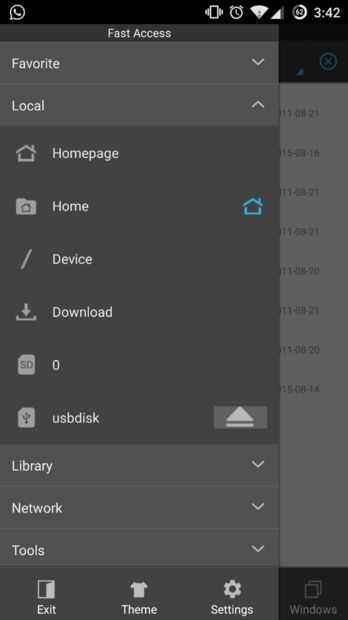

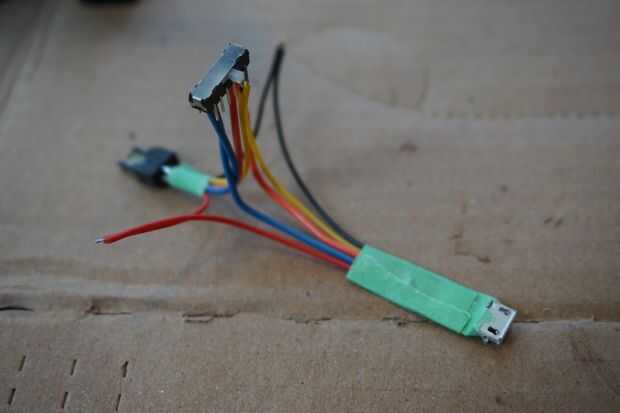

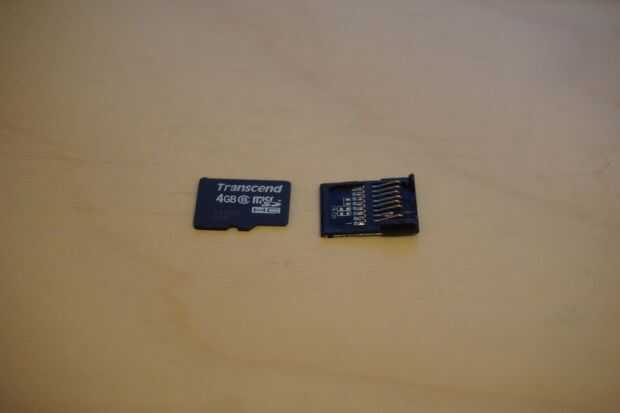

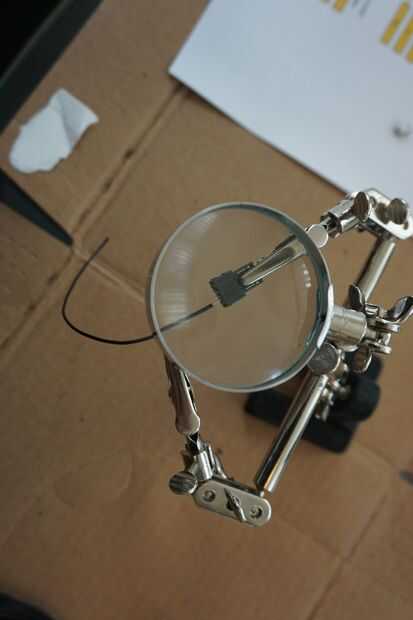

Ahora conectar todo según el diseño. No dude en comprobar la Galería incluida en este paso para ver la progresión. En primer lugar cable hasta el enchufe USB micro. Los pines del enchufe es muy pequeño, es un reto para mis pobres habilidades de soldadura. Entonces cable hasta el conector micro USB, el pin es incluso más pequeño. Utilizar cinta de pintor para fijar los cables en su lugar. En este punto, es una buena idea utilizar el multímetro para asegurarse de que no corta nada durante la soldadura. El siguiente es a cable hasta el interruptor en modo de paso. He usado el perno 2, 5, 11 como entrada para D-, D + y sentido respectivamente. No tienes que seguir mi selección de pin, el diagrama dos encima de la chuleta te dice el pin fuera del interruptor, utilizarla para determinar cómo desea alambre para arriba. Una vez el por que se haga pasar, conéctelo entre el teléfono y el cargador debería ver teléfono Inicio de carga. Si no se vuelva a revisar el cableado y la conexión. Luego conectar el puerto USB de tamaño completo y conecte el lector de tarjetas microSD, llevar el interruptor, bingo! La tarjeta parece leer correctamente, puedo ver la tarjeta SD en el explorador de archivos y el almacenamiento adicional aparece en la configuración del sistema. Luego desmonté el lector de microSD, es muy pequeña. Asegurar la tarjeta microSD al lector usando cinta de pintor. Parece necesario cinta bastante difícil de mantener el contacto; Creo que esto va a ser problema para mí en el diseño de la caja. Ahora el lector de microSD despojado al circuito de la soldadura, asegúrese de que todo funciona todavía, entonces ya terminamos con el prototipo.
He intentado añadir una resistencia k 100 entre sentido y de la tierra, pero de alguna manera dejó el circuito de trabajo, así que me lo quitaron. El circuito parece funcionar bien sin él. Lo que note es que no puedo probar de cargar en el modo de lector de tarjeta. Porque en ese modo el teléfono actúa como anfitrión del USB, el icono de carga no enciende cuando conectado el teléfono al cargador. Teóricamente el poder del cargador todavía se utilizará para alimentar el lector de tarjetas por lo tanto, tomar la carga apagado el telefono, pero no estoy seguro si realmente se está cargando el teléfono. Es un menor retroceso, podría tener que apagar el lector para cargar mi teléfono. Un pensamiento final, originalmente elijo a soldar cables directamente a los componentes para no tener que hacer un PCB y ahorrar algo de espacio. El más pequeño huella menos que deba añadir a la dimensión de mi caso. Sin embargo, con tales pernos pequeños, termino tiene un montón de espacio libre en donde se sueldan los cables. El caso podría ser un poco más grande que quería originalmente. Y, mano soldadura que algo tan pequeño es un dolor para mí.
