Paso 3: Diseño de la caja del teléfono

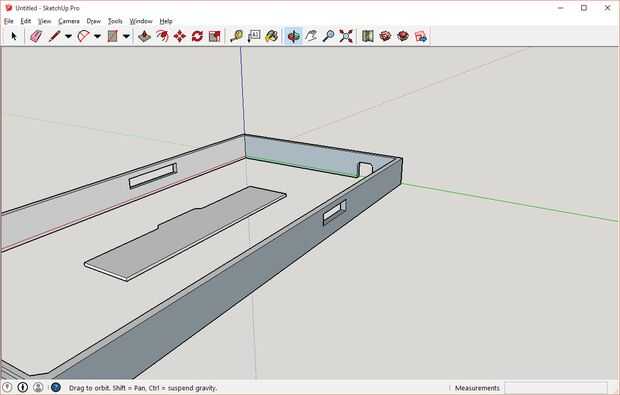

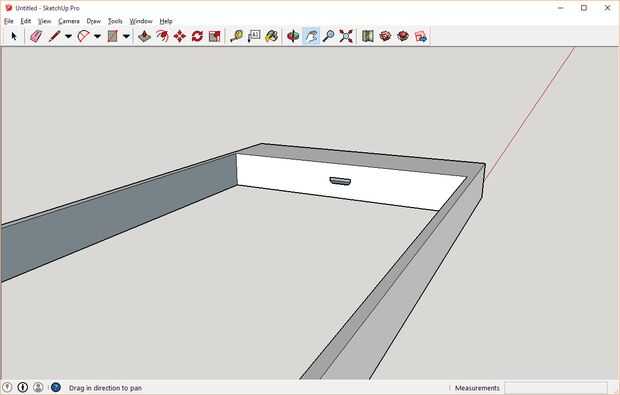

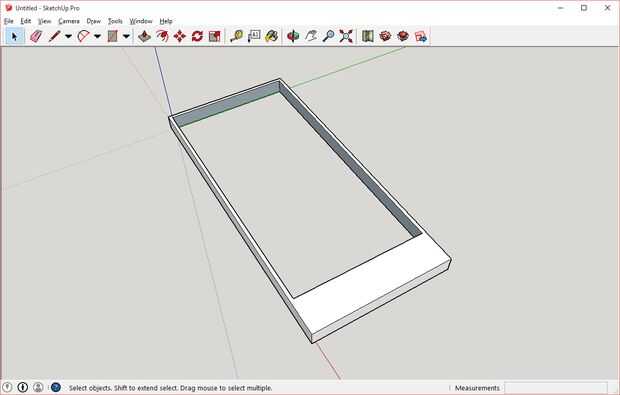

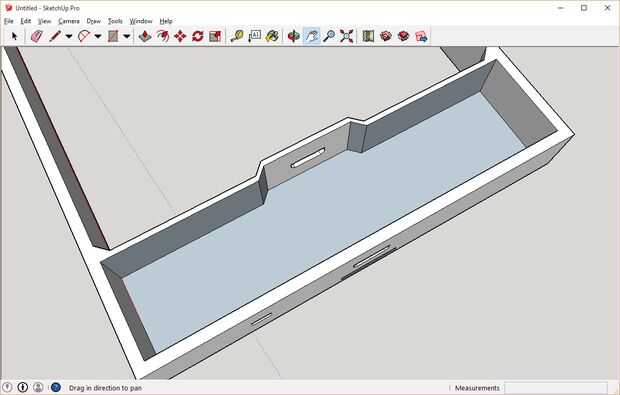

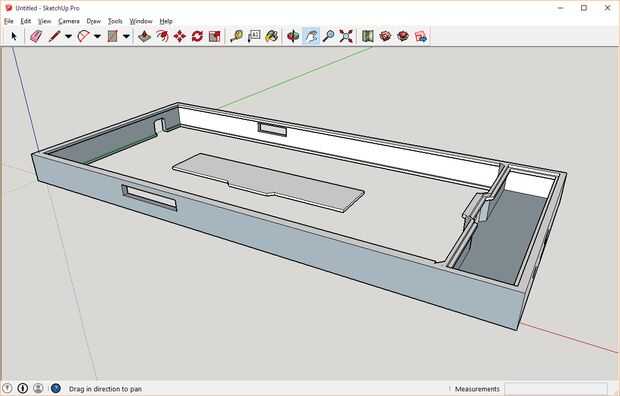

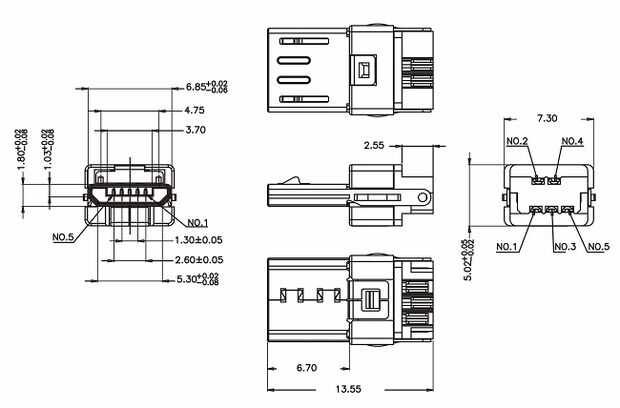

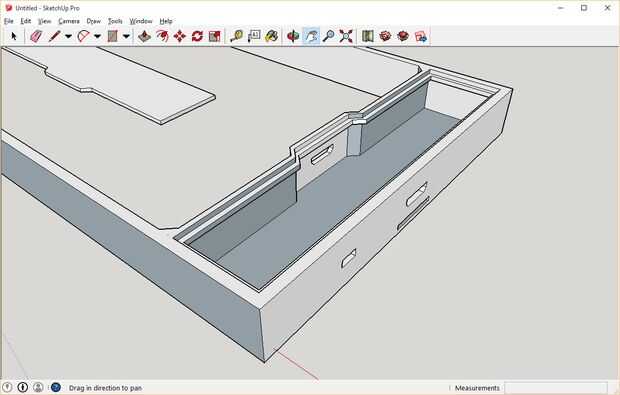

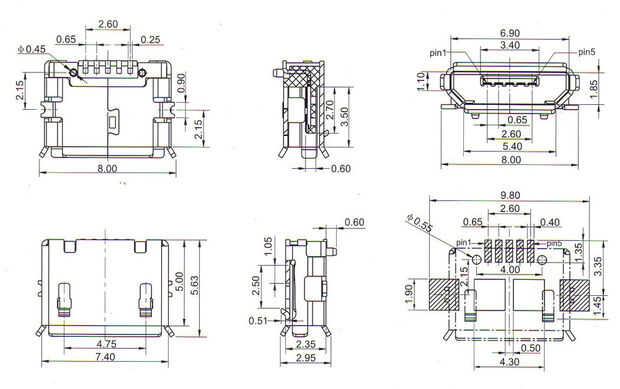

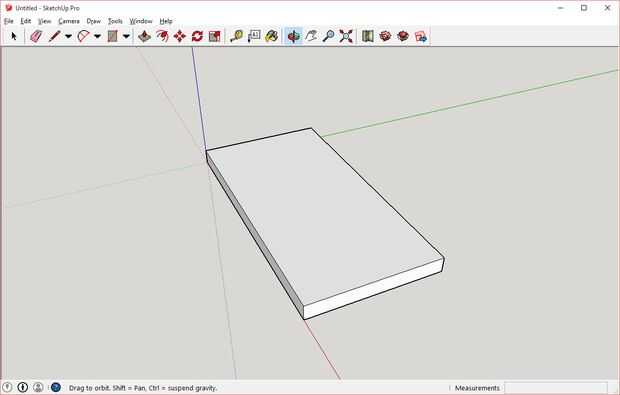

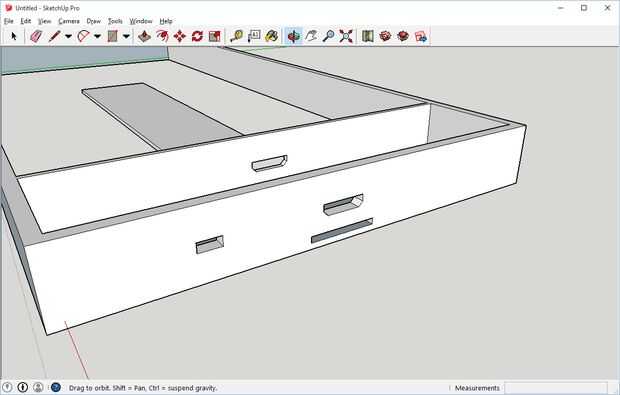

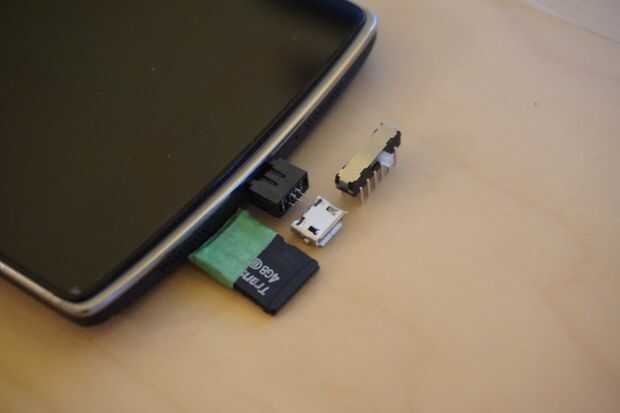

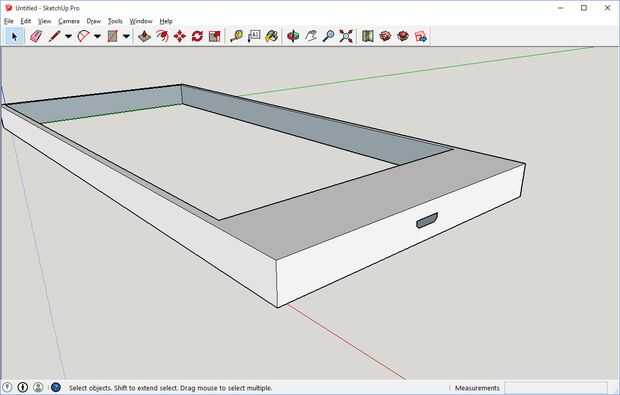

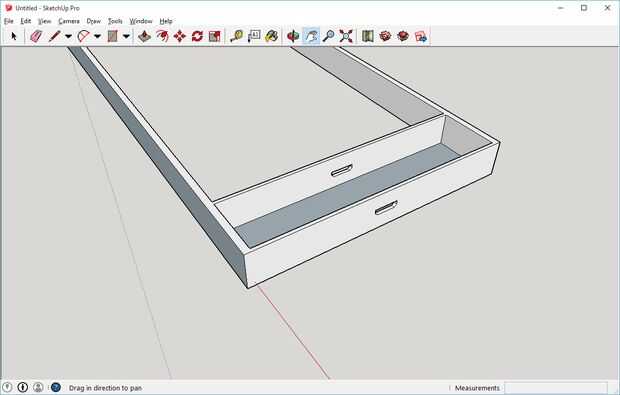

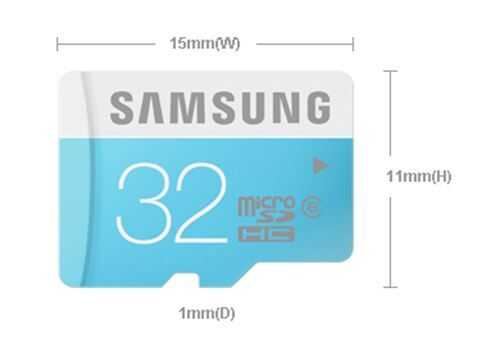

Este es probablemente el paso más difícil de este proyecto para mí, tengo nunca diseño nada en CAD y lo 3D impreso antes. Estoy usando SketchUp porque jugué con él antes y parece que tiene una curva de aprendizaje bastante fácil. Así que empecé agrupando dimensiones para teléfono, tarjeta microSD, micro enchufe USB y puerto y el interruptor. No pude encontrar la dimensión del detalle del teléfono en línea, así que usar la dimensión de alto nivel. Como se puede ver, el diseño de la caja es bastante rígido, no tiene la curva agradable que oneplus uno tiene. Pero debido a la falta de dimensión de detalle y la herramienta para medir con precisión todo, decidí usar la dimensión publicada y una vez que el caso impreso, tengo una base de referencia para afinar la siguiente versión con. Alineado el componente que se usará para tener una idea de que todo va a ser. Al final, el espacio interno de la "barbilla" es de unos 19mm de ancho, que me da un espacio de buena 4mm entre la micro enchufe USB y el puerto, definitivamente va a ser un desafiante trabajo de soldado. Inicialmente quiero diseñar el interior de la "barbilla" para todos los componentes tienen su propio apoyo, pero debido a mi falta de experiencia en CAD 3D, decidí dejarlo como una cavidad grande, una vez el componente que utilice cualquiera Sugru (si envía a mí en el tiempo) o pegamento para fijar todo en su lugar y llenar los espacios de calor. Para asegurarse de que el caso de no cubre los altavoces y el micrófono, he hecho un guión en la parte inferior de la caja. Una vez más, estoy seguro de que el caso no encaja bien en mi teléfono, pero sin ninguna experiencia o conocimiento sobre cómo hacerlo, todo lo que puedo hacer es ensayo y error; este caso me ayudará a establecer la línea base para probar las versiones futuras.
Así que después de enviado el caso a la tienda de impresión 3D, me dijeron que el modelo no es imprimible. Gracias a la ayuda de la tienda tengo un lugar para empezar mi investigación. Resulta que los modelos diseñados en SketchUp no juega bien con la impresión 3D. Un tutorial de YouTube que encontré (referencia 5) muestra cómo solucionar el problema con netfabb, solucionó el problema que tenía. De eso he realizado unas mejora cosmética leve el caso, se adjunta la versión final.
