Caja con una cerradura de música (3 / 6 paso)

Paso 3: Diseño de circuitos

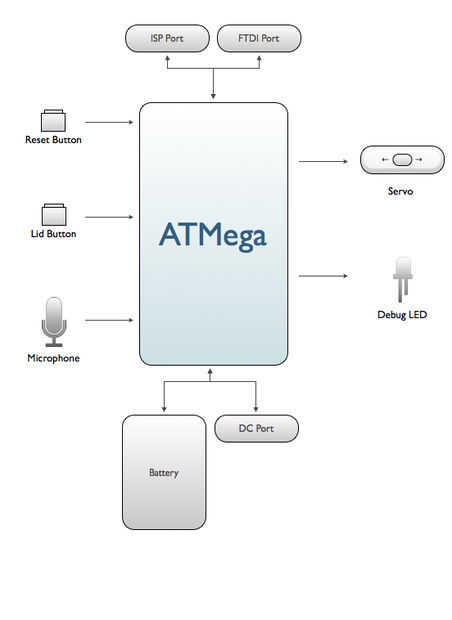

Hay nada especialmente complicado sobre el propio dispositivo. Esquema completo puede encontrarse aquí. Al paso es un diagrama simple que explica componentes básicos.

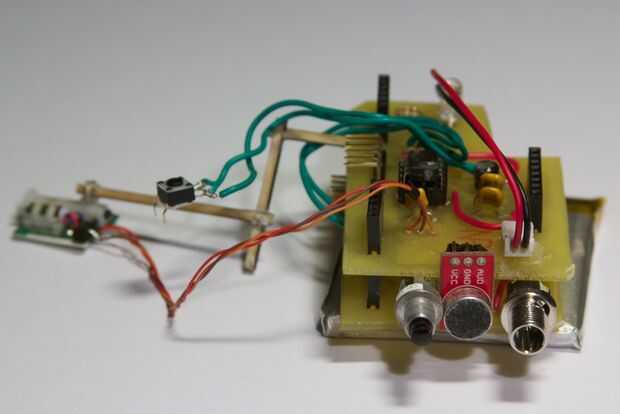

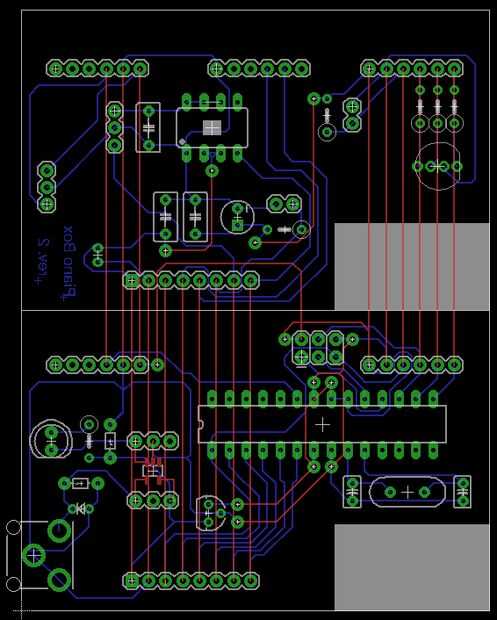

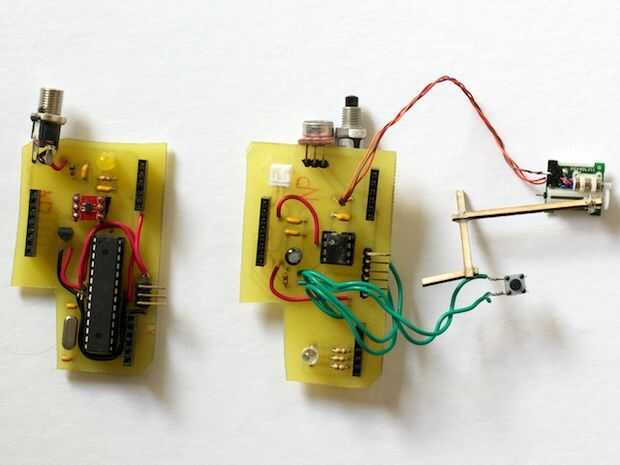

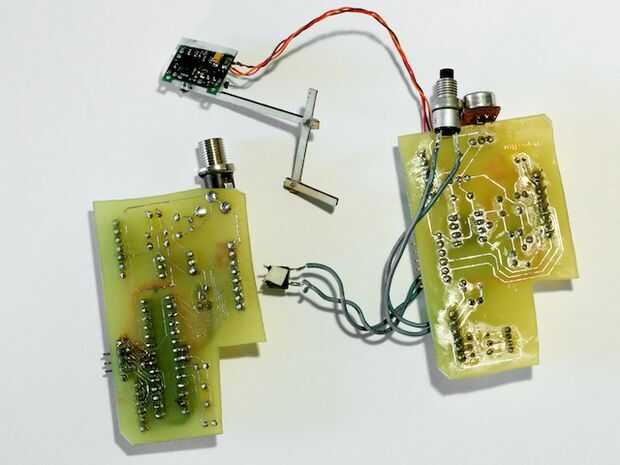

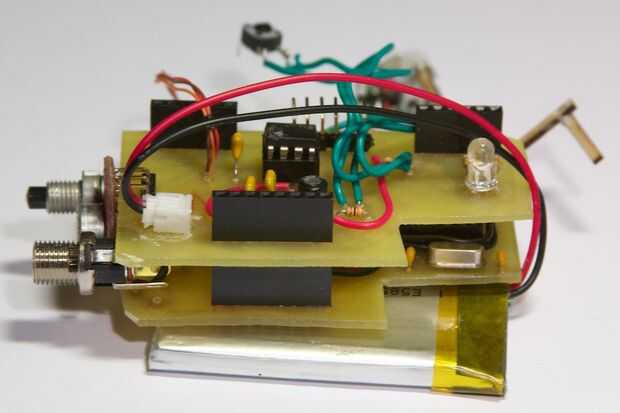

No es trivial poner todo en una pequeña caja. Puesto que quería fabricar todo en casa, diseño de circuito de múltiples capas no muy funciona. Así, que tuve que fingir un tablero multicapa con un circuito de Arduino como escudo. Líneas azules en las líneas de capa roja inferior adjunto esquemas representa son conexiones a través de cabezales de escudo.

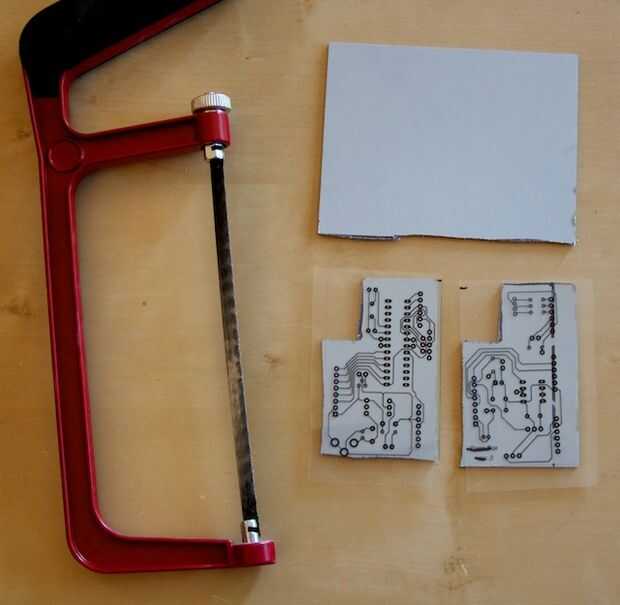

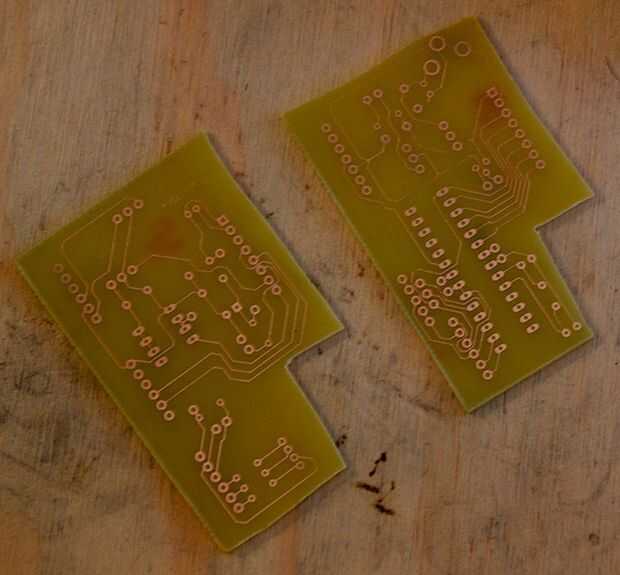

Utilicé el método de fotoprotección para grabar la Junta real.
