Paso 3: Diseño de la caja usando una herramienta en línea gratuita
Diseño de geometría de la caja para nuestras dimensiones es muy fáciles gracias a una herramienta en línea gratuita.

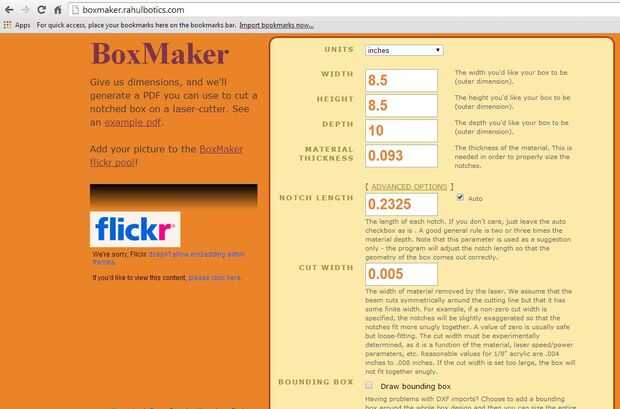

Visita esta excelente página de Boxmaker en http://boxmaker.rahulbotics.com/
Sus dimensiones y haga clic en el enlace de "Opciones avanzadas". Dejar la figura de la longitud de la muesca como es y debe comprobarse "Auto". El valor que debemos cambiar es el valor de "Ancho de corte". Esto es el equivalente del valor de corte que se calculó en el último paso. Para mi ejemplo, yo estoy entrando en 0.005.
Mi caja las dimensiones de este Instructable son 8.5 "x 8,5" x 10 ". Elegí estas dimensiones basadas en algunos tamaños comunes de bolas de hilo. Quería tomar los tamaños más largos y más gruesos y poder sostener 4 bolas completos.
Una vez que tenga sus dimensiones entró y su anchura de corte (kerf), haga clic en el botón "Diseño". El sitio web automáticamente le enviaremos un PDF que se descargará en su ordenador. En el siguiente paso, importamos este PDF en nuestro gráfico de edición de software, CorelDraw.
