Paso 5: Diseño de la caja-parte 1

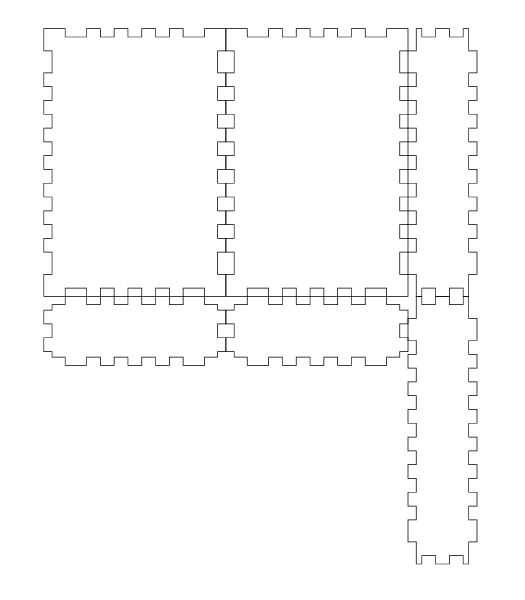

La caja física en que del Pi se sentará se hace usando un cortador láser. TH va a generar planes de caja a las dimensiones de entrada de usuario que funcionan muy bien con los cortadores de lazer, pero podría utilizar un scapel si no tienes acceso a uno. Optó por utilizar ensambles de dedo y mide las dimensiones de la Pi. Pasé por 3 'prototipos' diseño de la caja, cada uno que realiza un objetivo. Cada uno de los prototipos fueron hechos con cartón reciclado, pero el diseño final debe ser hecho con madera.
Prototipo 1- Corregir dimensiones y ajustes del laser el primer prototipo debe ser lo suficientemente grande para almacenar el Raspberry Pi en. Aunque los planes generaban donde las dimensiones correctas, al importar la imagen a Corel Draw contrajo, así que esto era un poco más complicada de lo que debería haber sido. Con la herramienta tramo y dibujar un cuadro en el programa a las dimensiones correctas eran un trabajo fácil alrededor. Otro objetivo de este prototipo fue a trabajar qué configuración debe utilizar el láser para efectivamente cortar el cartón de desecho.

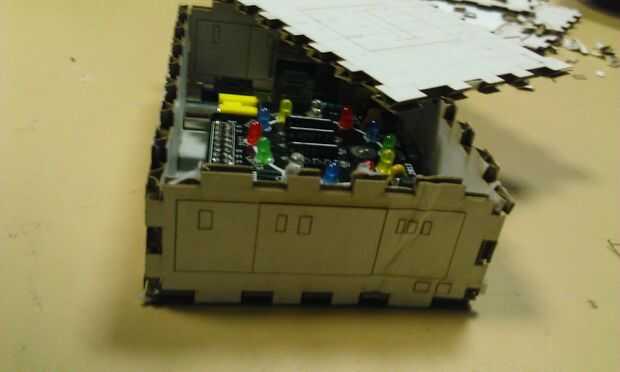

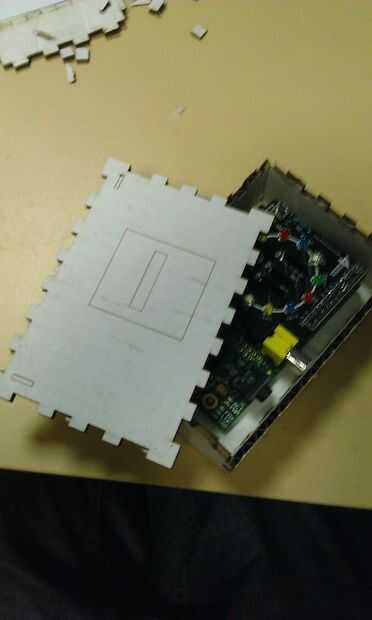

Prototipo 2- caja con 'agujeros' en posiciones correctas (para el cable de alimentación de los LEDs brillan, etc...) La caja necesita agujeros - por lo que el pi puede estar enchufada, y tan también el anillo de LEDs no están bloqueados. Utiliza una regla para medir el diámetro del círculo de anillos y otra copia de los planes de caja, pero esta vez con grabados únicos en cada cara de la caja, para darme una idea de donde los agujeros necesitan para ir a imprimir.
