Paso 2: Construcción de pila triple para Pi y Hub
Aunque fui varias orientaciones del Pi y el eje. Esto requirió que tengo una manera fácil de cambiar las configuraciones y los dispositivos hasta recibí la orientación perfecta. He utilizado plástico cubiertas de DVD. La anchura y la longitud de la cubierta de DVD trabajaban bien con los mini lunch box. Puedo repetir esto con acrílico ahora que tengo el patrón deseado.
Preparar las tapas de DVD
- Moldura tapa de plástico transparente (lo que sostiene el papel)
- Caso de Split DVD a lo largo de las costuras
- Cortar la tapa del DVD para longitud. Ideal es presionar firmemente contra el anillo del dispositivo de baja tensión.
Componentes de montaje

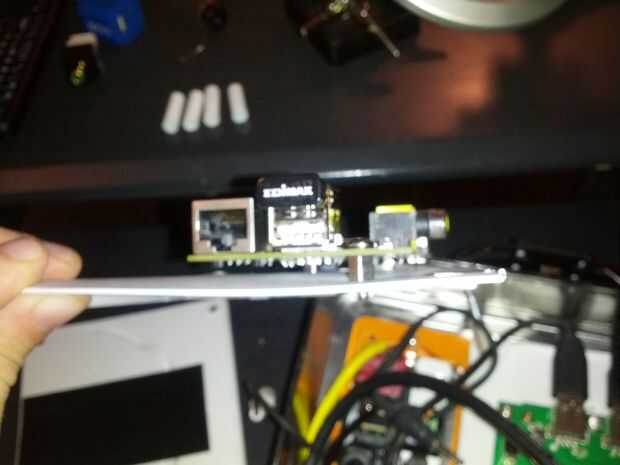

- Separadores en el Pi y el eje del tornillo
- Oriente Pi y el cubo en su respectivo plástico DVD
- Ubicación de marca
- Exacto una X en la ubicación de los
- Botón automático en el
* Esta bien mantener el componente pero permiten más fácilmente el punto de montaje si es necesario. Averiguar exactamente donde el Pi y el eje ir y cómo se orientan puede determinarse por la cantidad de espacio de la toma de cables y su ruta de cable deseada.

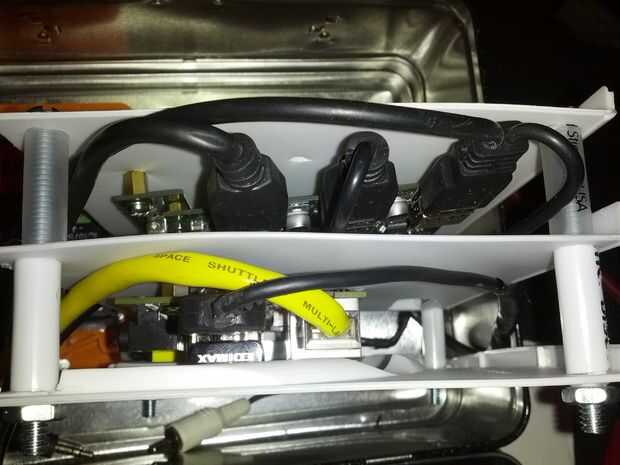

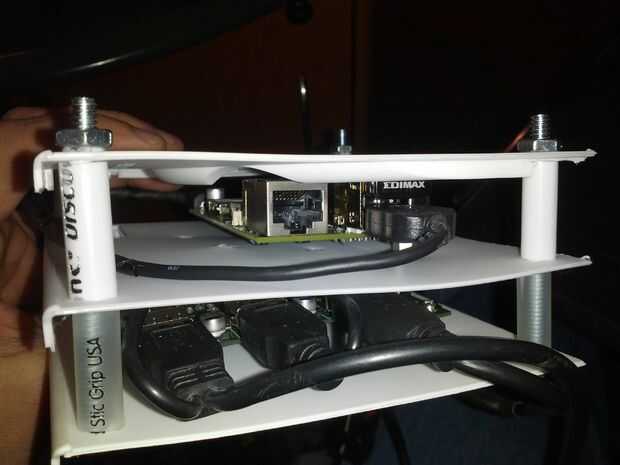

Montar la pila
- Medir la profundidad de la lonchera. Mina montar 3".
- Medir a los separadores entre cada pila
- Cortar a ball point pen tupe

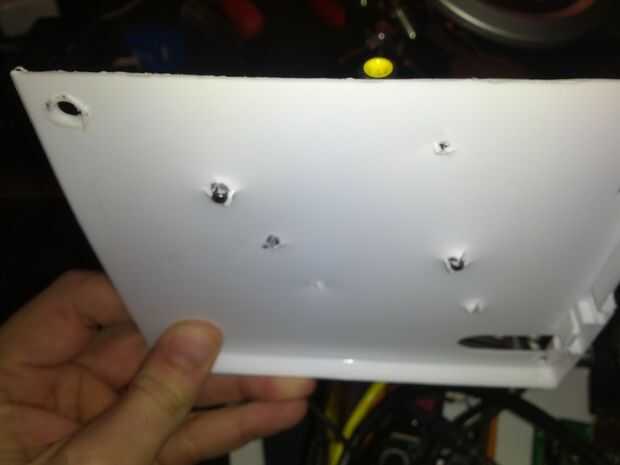

- Marque y perfore agujeros para pernos
- Tornillos con agujeros y tornillo en la parte superior del hilo de rosca
Velcro HD
Quería que el disco duro extraíble así que podría copiar datos nuevo a él.
- Añadir gran tira de velcro a la parte superior de la pila y la caja de HD
