Caja de almuerzo XBMC portátil (3 / 5 paso)

Paso 3: Cables de medida

La caja de almuerzo está orientada. Se instala el panel trapezoidal. La pila de componente se corta para ajuste y deslizada en. Ahora tenemos que hacer un montón de cables personalizados.

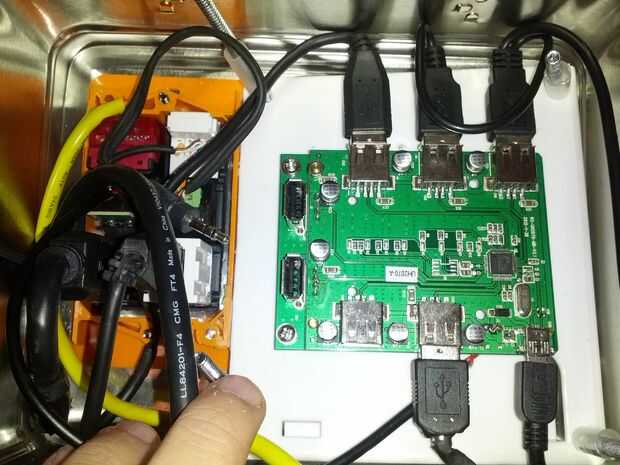

Cables conectados al concentrador USB alimentado

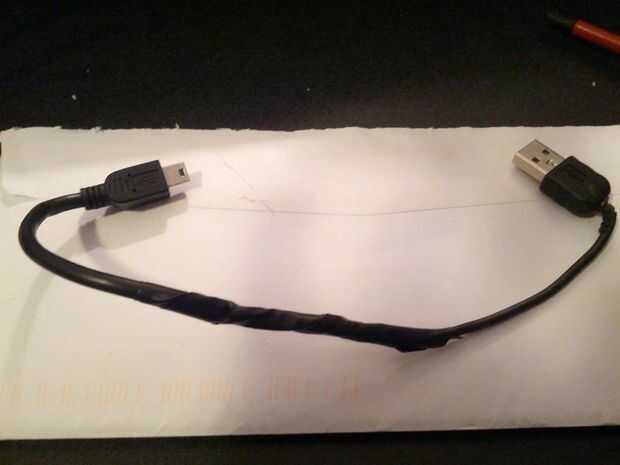

#1 USB Mini - USB A

Esto es para conectar el Pi en el buje

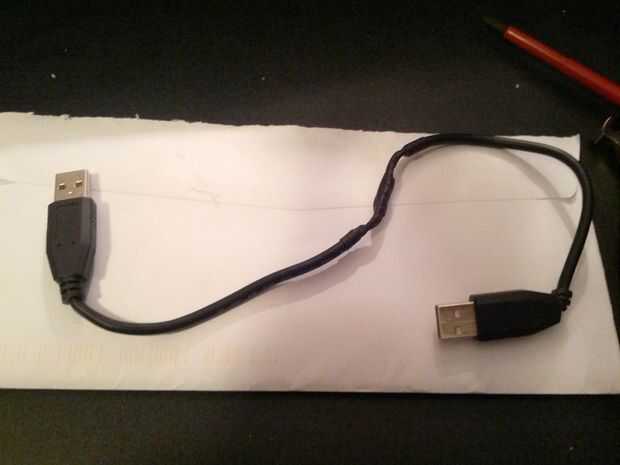

#2 USB A - USB A

Esto es para conectar el hub a la toma de clave externa de USB

#3 doble USB A - USB A

Se trata de alimentación y datos de la caja de disco duro SATA USB
Esta fue la que se incluye con el recinto de la impulsión

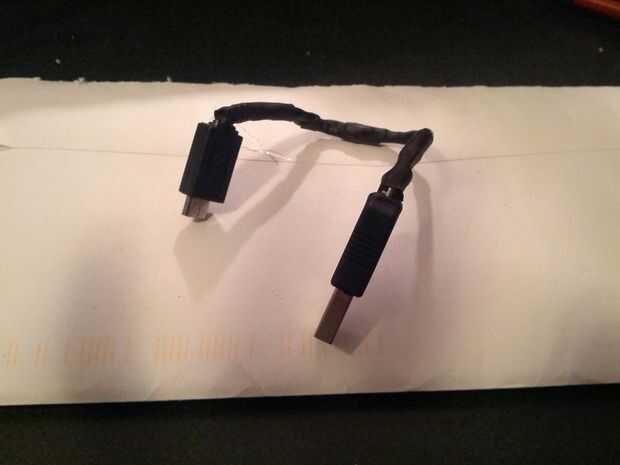

#4 USB A - USB micro

Esto es para el Pi

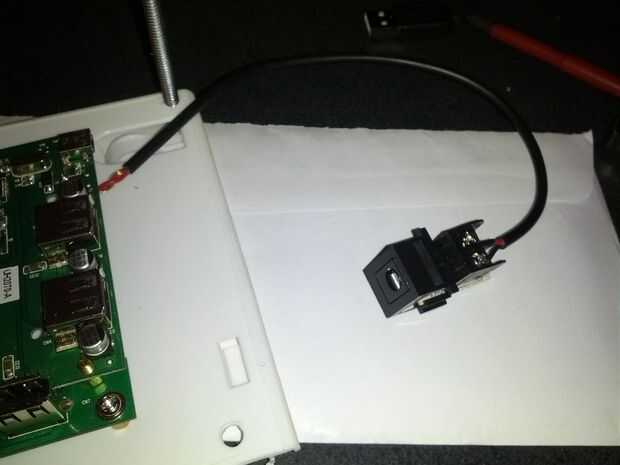

#5 poder de Hub USB

Soldadas en 5V y tierra al tablero (mi hijo rompió el tapón del cañón)
Cableada a Gato trapezoidal de barril

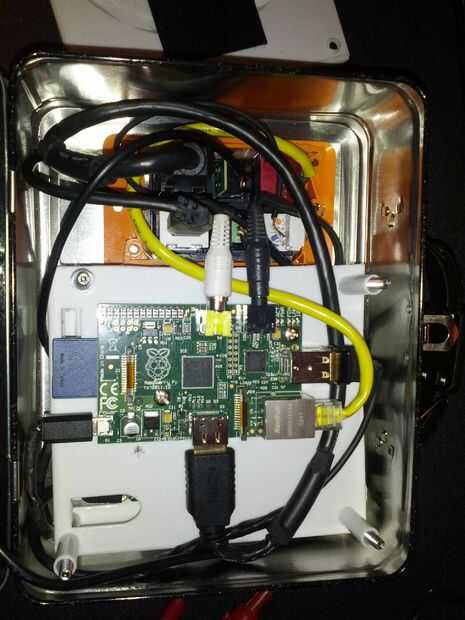

Cables conectados a la frambuesa Pi

#6 video RCA a jack keystone

#7 audio Phono a Gato trapezoidal

#8 HDMI al gato trapezoidal

#9 red al gato trapezoidal

Cables de ladrillo

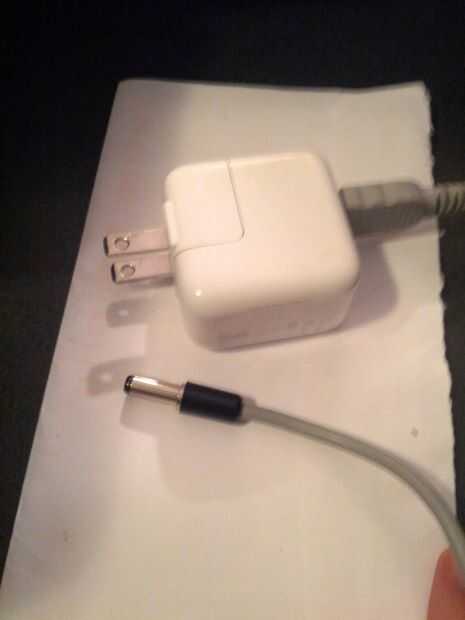

#10 USB A - barril de poder de 5v

El negro (masa) y rojo (5v) de la soldadura cables de USB para el tapón del cañón
Elegí un cargador iPad porque era el más pequeño cargador 2.1 que tenía. El enchufe se dobla para arriba.
