Caja de Arduino Mastermind (prototipo) (9 / 14 paso)

Paso 9: El Arduino setup

Este paso será mostrar visualmente cómo conectar todos los cables para asegurarse de que todos los botones y LED funcionará correctamente con el código.

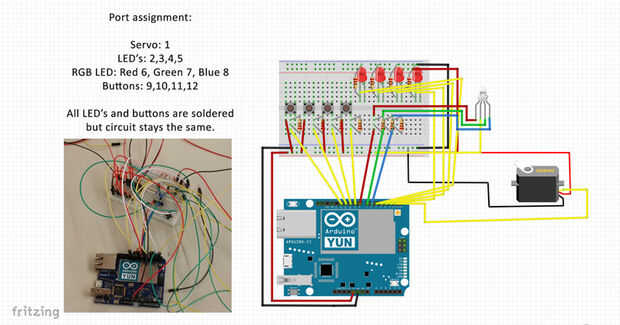

El fritzing diagrama muestra cómo todas las conexiones deben hacerse.

Al montar este circuito Asegúrese de tener cables largos conectados a los LEDs y botones como necesitan considerable gama para instalarse correctamente en la tapa.
