Caja de batería de Arduino (2 / 3 paso)

Paso 2: Poner junto

Para conectar Arduino a la caja que hice los soportes en forma de L dos de pedazos a la izquierda de la caja. Comprobar las líneas de posición con los agujeros en la PCB luego pegamento en su lugar - me CA pero puede tener pegamento caliente. Cuando éstos son sólidos, perfore un orificio piloto de 1mm para los tornillos.

Perfore un pequeño agujero para los cables desde el enchufe de alimentación.

Observe la posición del interruptor para que no sea el puerto USB o la toma de corriente.
Si tienes un interruptor de palanca perforar un agujero a la medida y ajuste en su lugar. Si como yo usted tiene un interruptor entonces hacer un orificio cuadrado para el deslizador y un par de agujeros para los tornillos de montaje.

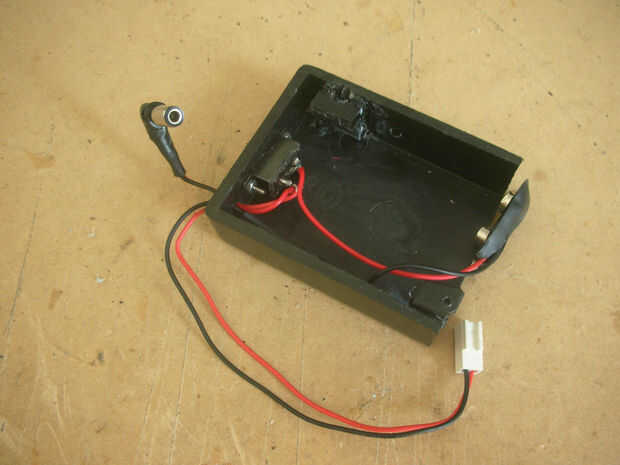

Suelde el cable rojo de clip de la batería para cambiar. Localice el cable de la clavija que se conecta a la patilla central y esta soldadura a la otra terminal del interruptor. Suelde el cable negro al otro cable de la clavija. Si desea otras cosas de la batería de alimentación añadir un cable al interruptor y el otro al cable negro. Cubrir las conexiones con alguna cinta aislante.
