Paso 4: Resolver para la variable
El problema que enfrenta ahora era cómo hacer que la variable de la fuente de energía. Estoy seguro que hay muchas maneras de hacer esto y el Señor sabe la manera de que elegir es no casi tan eficaz como debería. Sin embargo sólo era capaz de usar lo que tenía en la mano y hacer que funcione para mí.

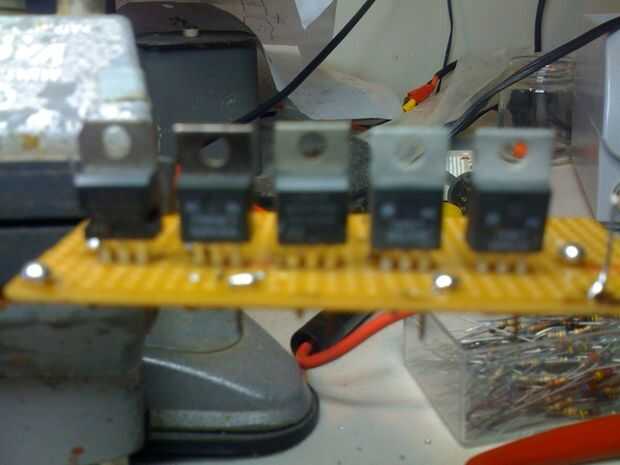

La imagen de abajo muestra los reguladores de voltaje. Ellos básicamente una tensión más grande y un voltaje inferior estable, independientemente de la carga que pones en ellos (bueno, tipo de).
Las tensiones en esta unidad son las siguientes 5, 8,12,15,18 y 20. La fuente de alimentación proporciona alrededor de 21 voltios. Alambré éstos hasta un interruptor de selector de 12 posiciones.

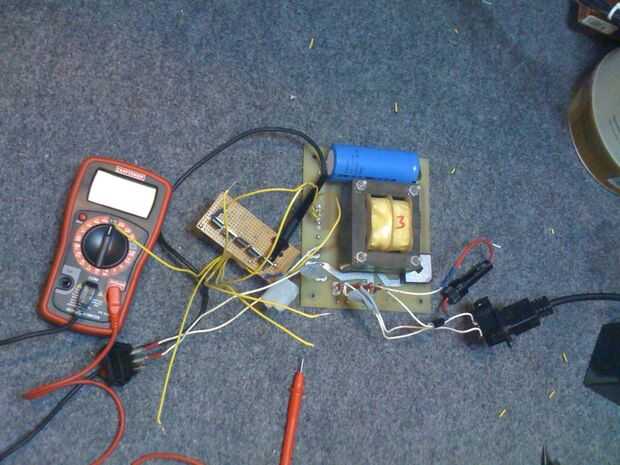

En la segunda foto se puede ver todo cableado. Asegúrese de que sea coherente con cómo todo se colocará en la caja de su longitudes de cable.
Una vez que todo era soldado juntos era tiempo para una prueba. Revisé cada uno de los voltajes y todos ellos vinieron a ser justo en la nariz.
