Caja de bloqueo del anillo de NFC (2 / 6 paso)

Paso 2: Conecte el lector/escritor de NFC y el motor Servo SG90 para el Arduino Nano

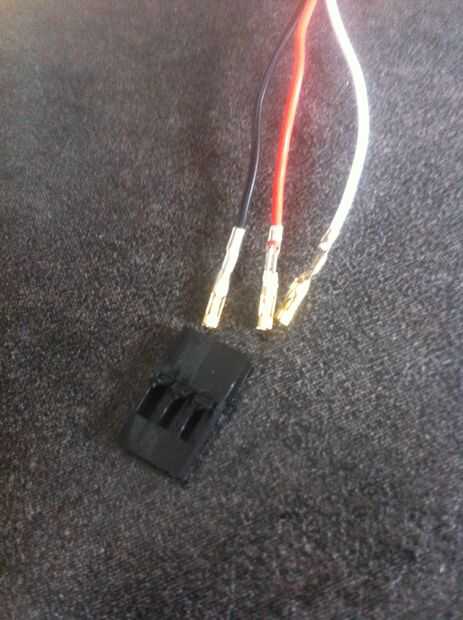

Si usted recibió el mismo SERVO que yo, los 3 pernos se pegan juntas. Usted debe separar de sí mismos antes de continuar.

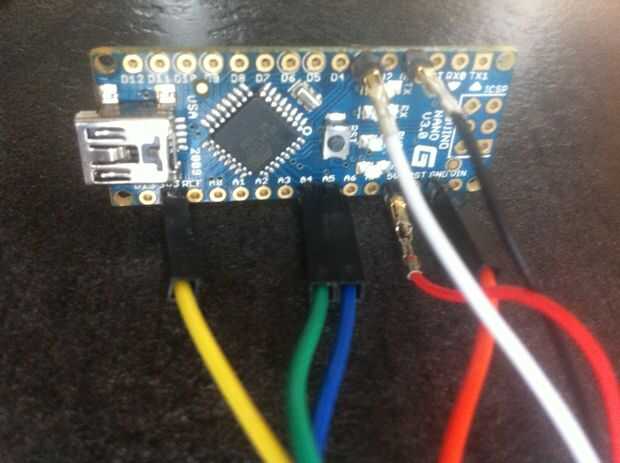

Conecte el cable rojo a los 5V de Arduino Nano.
Conecte el negro a la tierra tierra.
Conecte el cable blanco a la Digital 3.

Para el PN532 puedas leer esto pero te diré todo lo que necesitas saber para hacerlo funcionar ;)
Primero necesita poner su PN532 en el modo I2C.

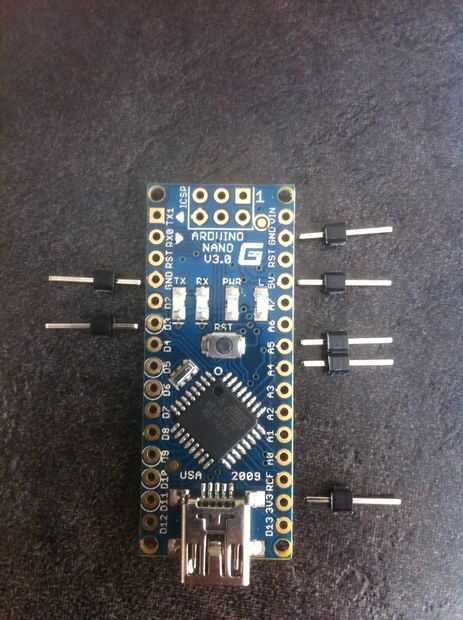

Soldar el conector de 4 pines.

VCC se conecte a 3.3V, tierra a tierra y 5 analógica/SCL y analógica 4/SDA.

Basta con mirar la imagen.
