Paso 7: Diseño de PCB y esquema
¿Por qué nosotros diseñar un PCB para este proyecto?
Queremos poder tener el control total de todas las bobinas. Así que vamos a utilizar un microcontrolador (MCU). El MCU tiene que tener 20 salidas para todas las bobinas que tenemos. Mi MCU de elección era la común Arduino Uno porque es pequeño, barato, fácilmente programable y tiene exactamente 20 salidas!
Ahora que tenemos un microcontrolador que queremos conducir las bobinas con él. Pero las bobinas consumen 1A cada uno, así que tenemos que tener algo para suministrar altas corrientes en más de 10V DC entre las bobinas y el MCU. Mi IC de elección fue el conductor del motor LV8548MC. He adjuntado el PDF.
El controlador es muy sencillo - 10 pernos, GND y Vcc, 4 entradas/salidas. Cualquier señal en la entrada superior a 1.8 V establece la salida correspondiente a la alta, que significa Vcc.

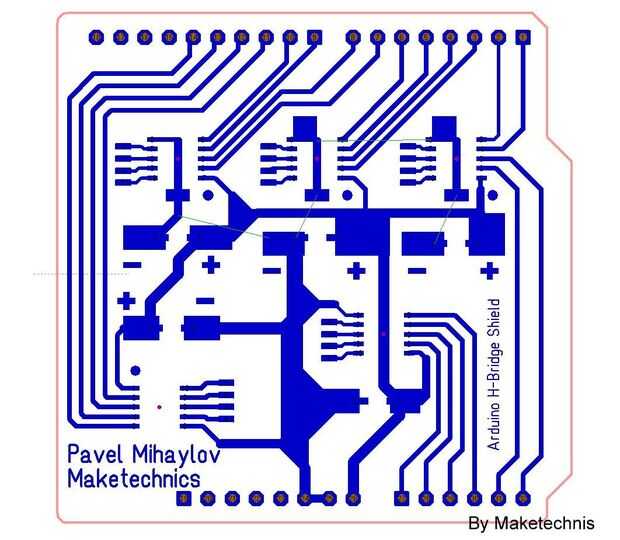

El esquema y el diseño que diseñé en blanco 3001. Básicamente puse 5 ICs con su capacitor de potencia y había conectado a los pines de Arduino a las ICs. La fuente de alimentación proviene del pin Vin en el Arduino. Las salidas se colocan como cojines donde más tarde pueden soldar los cables.
Ver el adjunto Archivos Gerber para la fabricación de su propio PCB.
