Paso 3: La conexión a

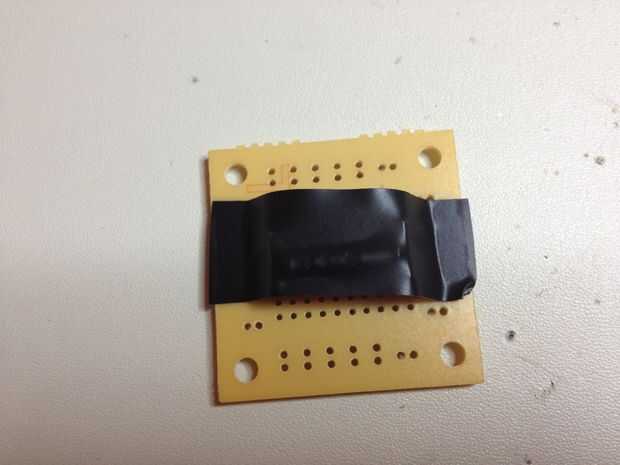

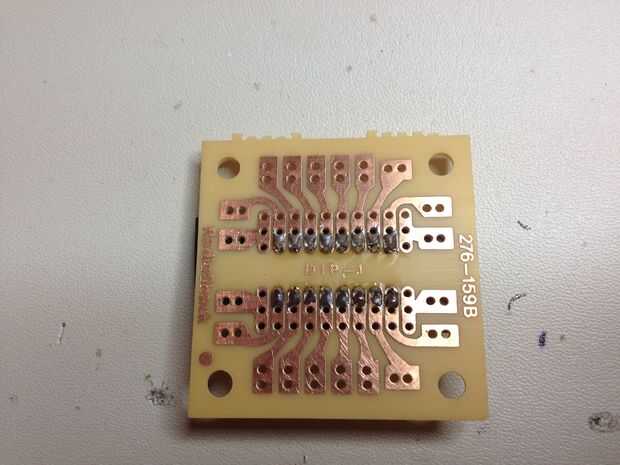

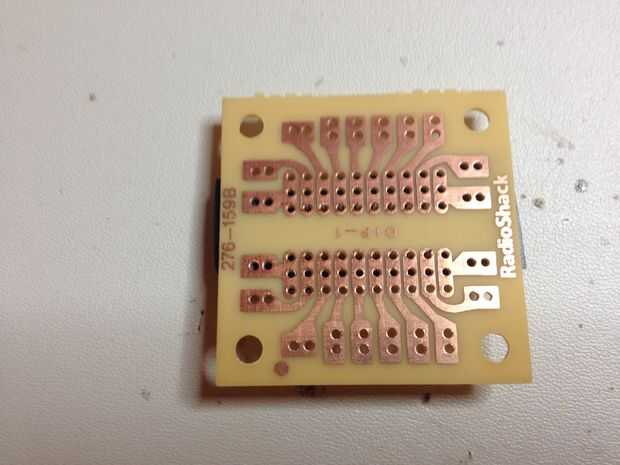

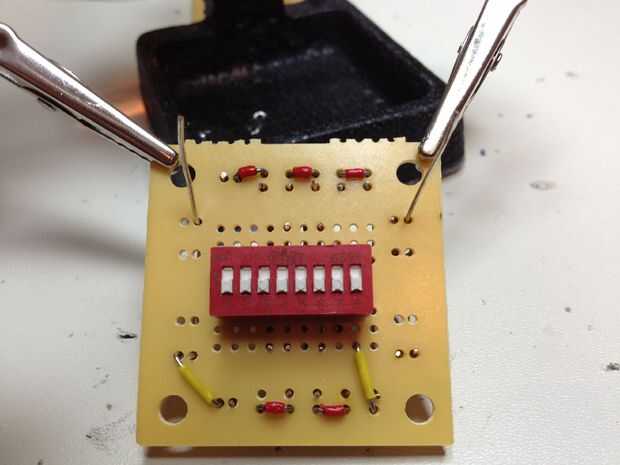

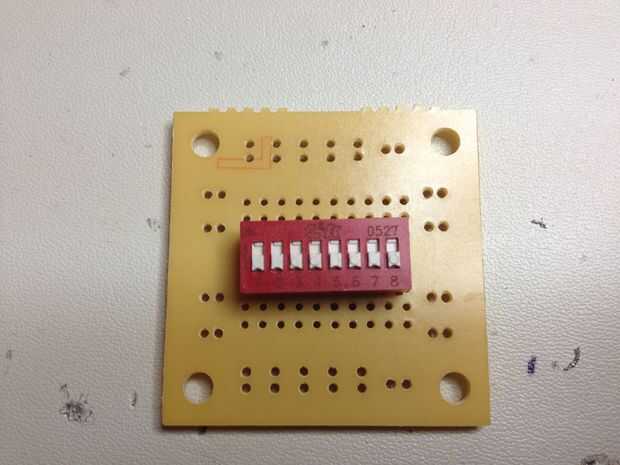

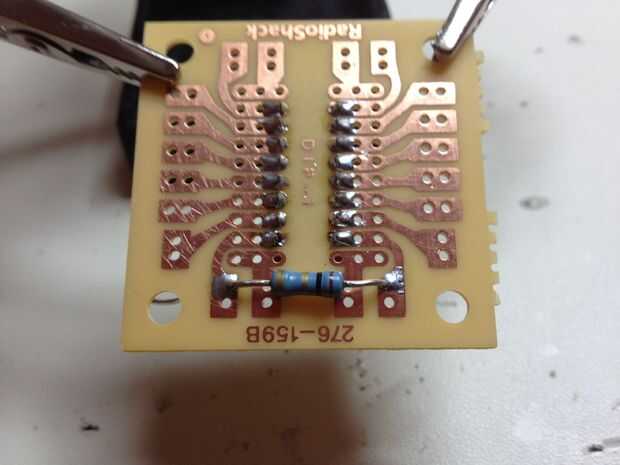

Empezar por romper el tablero por la mitad a lo largo del borde perforado. Un DIP switch en el medio de cada segmento de la Junta de la soldadura, luego añadir resistencias a través de cada interruptor y jumper cables para conectar resistencias adyacentes. (Consulte el diagrama en el paso 2 para más detalles.)

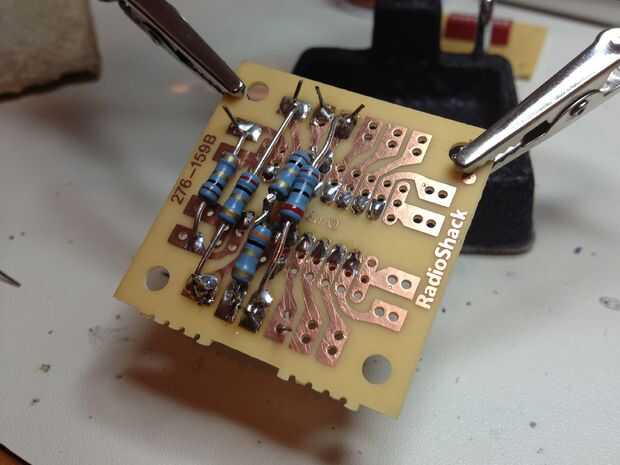

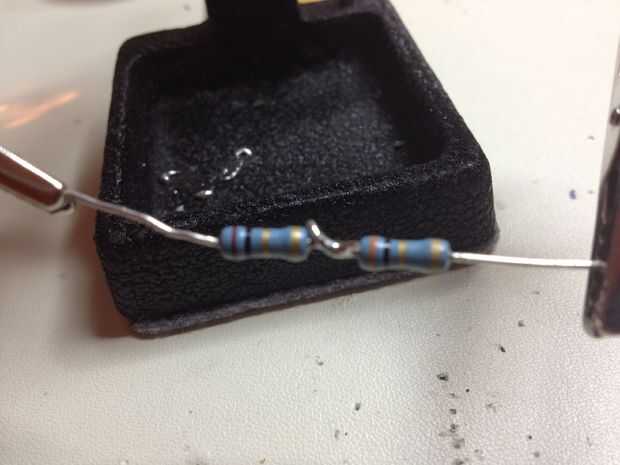

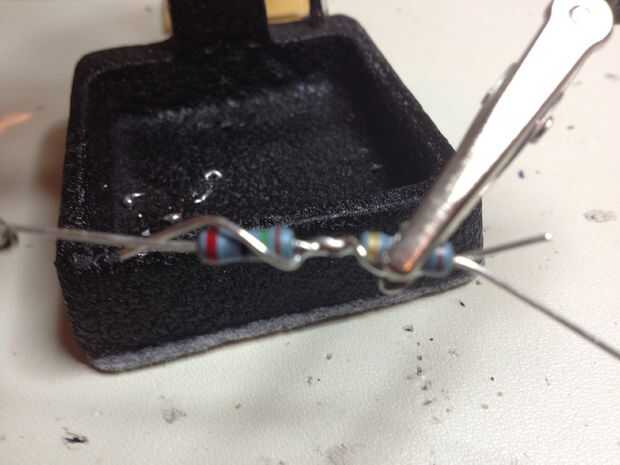

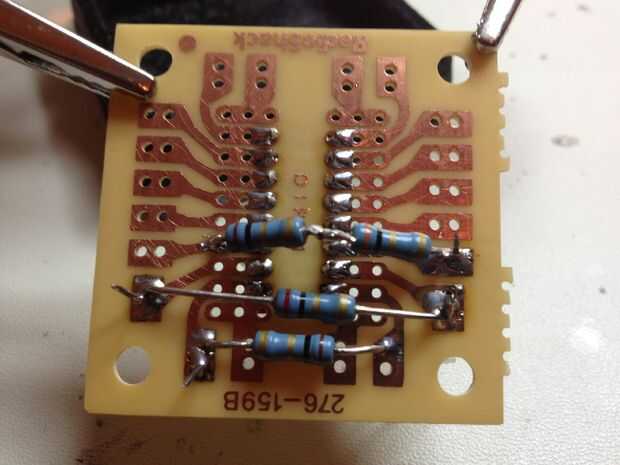

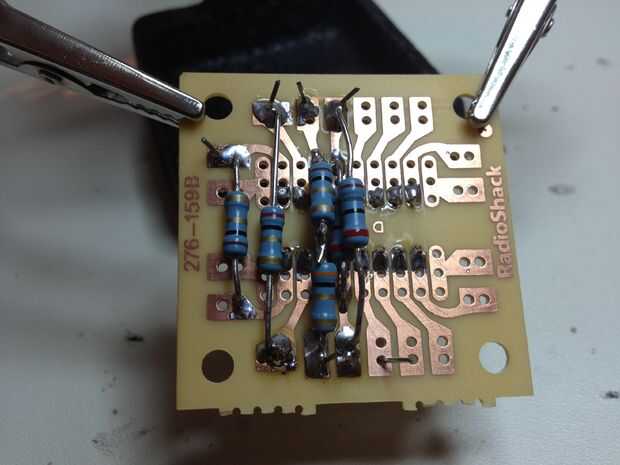

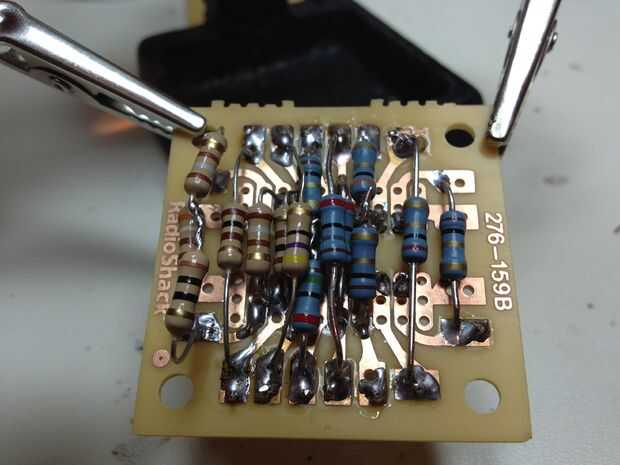

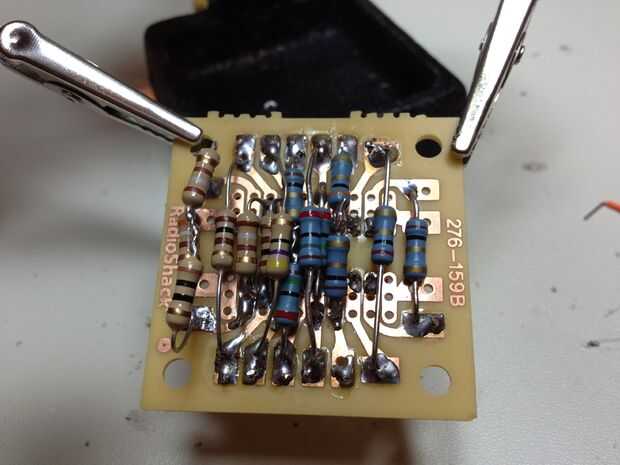

Como se puede ver en las fotos, las resistencias que bastante llena de gente especialmente cuando tienes que usar serie o paralelo grupos de resistencias para obtener el valor deseado. Tenga muy cuidado de no dejar cables adyacentes toquen. Obviamente, esto podría causar problemas con la resistencia total.

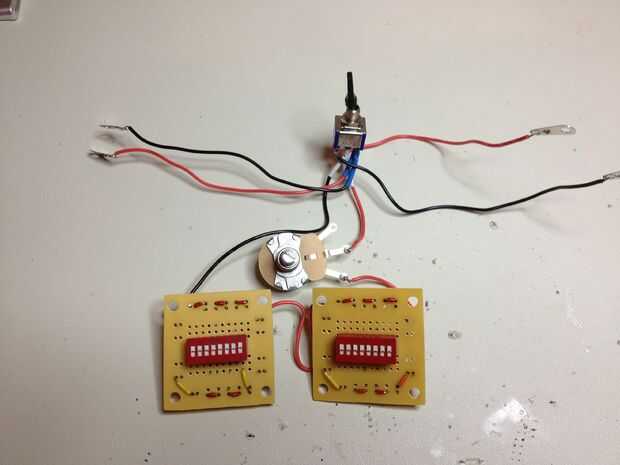

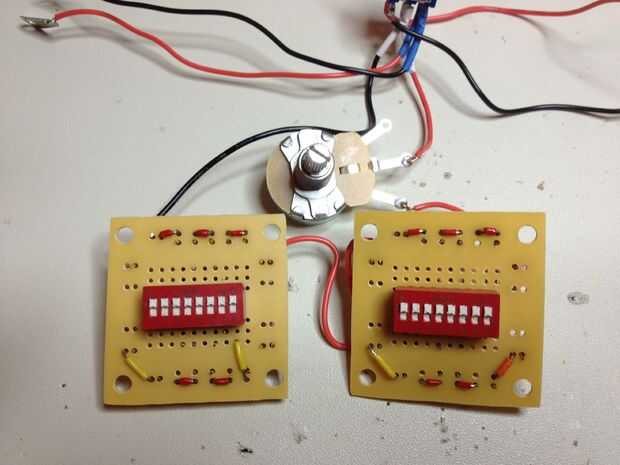

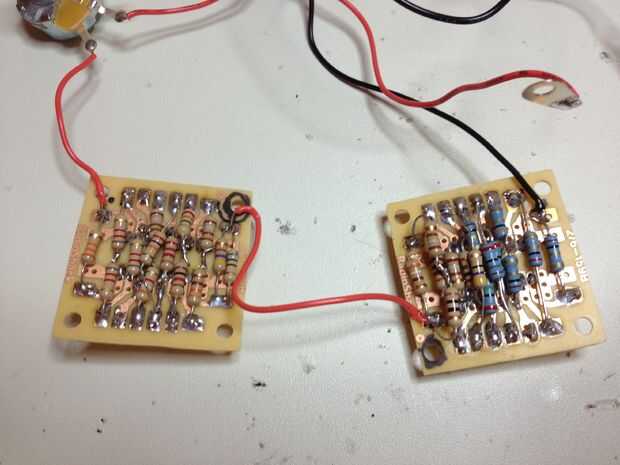

A continuación, conecte juntos los dos tableros de IC soldando una longitud corta de cable entre el tail end del interruptor 128 ohm (a bordo de 1) y el extremo delantero del interruptor ohm 256 (a bordo de 2). Entonces extremos del cable en el reóstato, interruptor y post obligatoria según el esquema.
